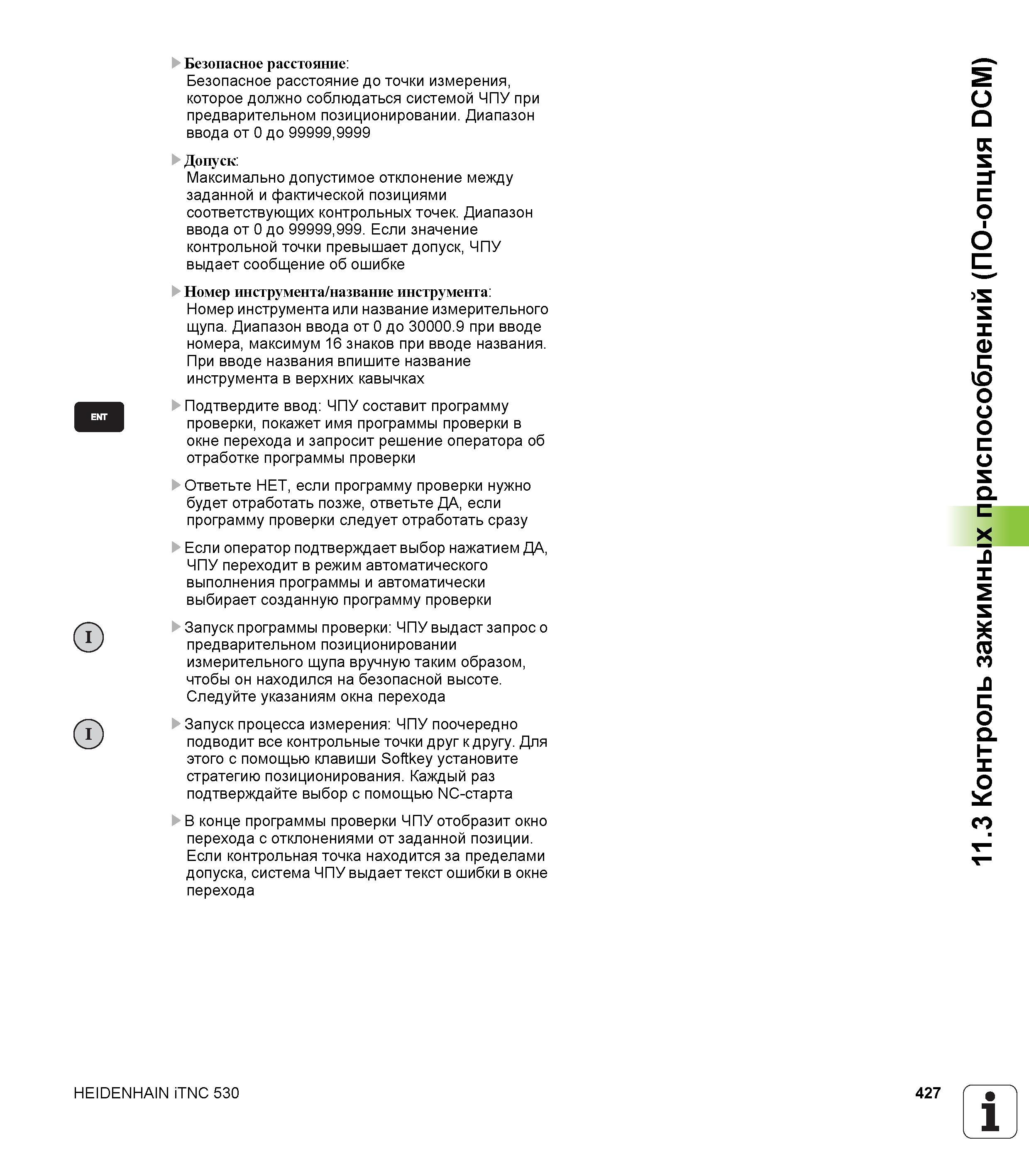

Безопасное расстояние до точки измерения, которое должно соблюдаться системой ЧПУ Heidenhain iTNC 530 при предварительном позиционировании

Безопасное расстояние до точки измерения, которое должно соблюдаться системой ЧПУ Heidenhain iTNC 530 при предварительном позиционировании

Безопасное расстояние до точки измерения, которое должно соблюдаться системой ЧПУ Heidenhain iTNC 530 при предварительном позиционировании _ Диапазон ввода от 0 до 99999,9999 Допуск: Максимально допустимое отклонение между заданной и фактической позициями соответствующих контрольных точек. Диапазон ввода от 0 до 99999,999. Если значение контрольной точки превышает допуск, ЧПУ выдает сообщение об ошибке Номер инструмента/название инструмента: Номер инструмента или название измерительного щупа. Диапазон ввода от 0 до 30000.9 при вводе номера, максимум 16 знаков при вводе названия. При вводе названия впишите название инструмента в верхних кавычках Подтвердите ввод: ЧПУ составит программу проверки, покажет имя программы проверки в окне перехода и запросит решение оператора об отработке программы проверки Ответьте НЕТ, если программу проверки нужно будет отработать позже, ответьте ДА, если программу проверки следует отработать сразу Если оператор подтверждает выбор нажатием ДА, ЧПУ переходит в режим автоматического выполнения программы и автоматически выбирает созданную программу проверки Запуск программы проверки: ЧПУ выдаст запрос о предварительном позиционировании измерительного щупа вручную таким образом, чтобы он находился на безопасной высоте. Следуйте указаниям окна перехода Запуск процесса измерения: ЧПУ поочередно подводит все контрольные точки друг к другу. Для этого с помощью клавиши Softkey установите стратегию позиционирования. Каждый раз подтверждайте выбор с помощью NC-старта В конце программы проверки ЧПУ отобразит окно перехода с отклонениями от заданной позиции. Если контрольная точка находится за пределами допуска, система ЧПУ выдает текст ошибки в окне перехода HEIDENHAIN iTNC 530 427 1 11.3 Контроль зажимных приспособлений (ПО-опция DCM) Безопасное расстояние:
