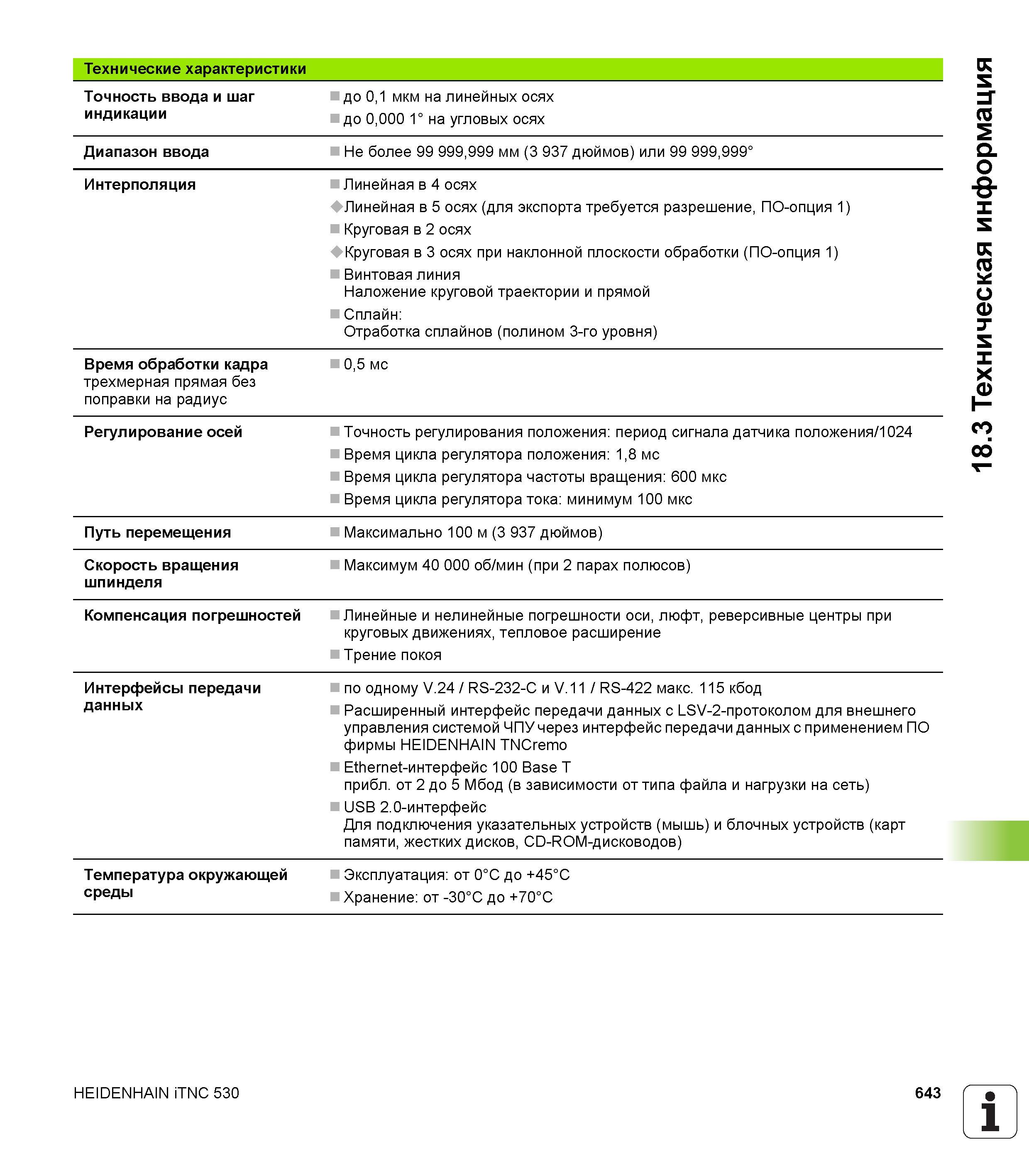

Технические характеристики Точность ввода и шаг индикации до 0,1 мкм на линейных осях до 0,000 1° на угловых осях Диапазон ввода Не более 99 999,999 мм (3 937 дюймов) или 99 999,999° Интерполяция Линейная в 4 осях ♦Линейная в 5 осях (для экспорта требуется разрешение, ПО-опция 1) Круговая в 2 осях ♦ Круговая в 3 осях при наклонной плоскости обработки (ПО-опция 1) Винтовая линия Наложение круговой траектории и прямой Сплайн Отработка сплайнов (полином 3-го уровня) Время обработки кадра трехмерная прямая без поправки на радиус 0,5 мс Регулирование осей Точность регулирования положения период сигнала датчика положения/1024 Время цикла регулятора положения 1,8 мс Время цикла регулятора частоты вращения 600 мкс Время цикла регулятора тока минимум 100 мкс Путь перемещения Максимально 100 м (3 937 дюймов) Скорость вращения шпинделя Maксимум 40 000 об/мин (при 2 парах полюсов) Компенсация погрешностей Линейные и нелинейные погрешности оси, люфт, реверсивные центры при круговых движениях, тепловое расширение Трение покоя Интерфейсы передачи данных по одному V.24 / RS-232-C и V.11 / RS-422 макс. 115 кбод Расширенный интерфейс передачи данных с LSV-2-протоколом для внешнего управления системой ЧПУ через интерфейс передачи данных с применением ПО фирмы HEIDENHAIN TNCremo Ethernet-интерфейс 100 Base T прибл. от 2 до 5 Мбод (в зависимости от типа файла и нагрузки на сеть) USB 2.0-интерфейс Для подключения указательных устройств (мышь) и блочных устройств (карт памяти, жестких дисков, CD-ROM-дисководов) Температура окружающей Эксплуатация от 0°C до +45°C среды Хранение от -30°C до +70°C HEIDENHAIN iTNC 530 643 1 18.3 Техническая информация
