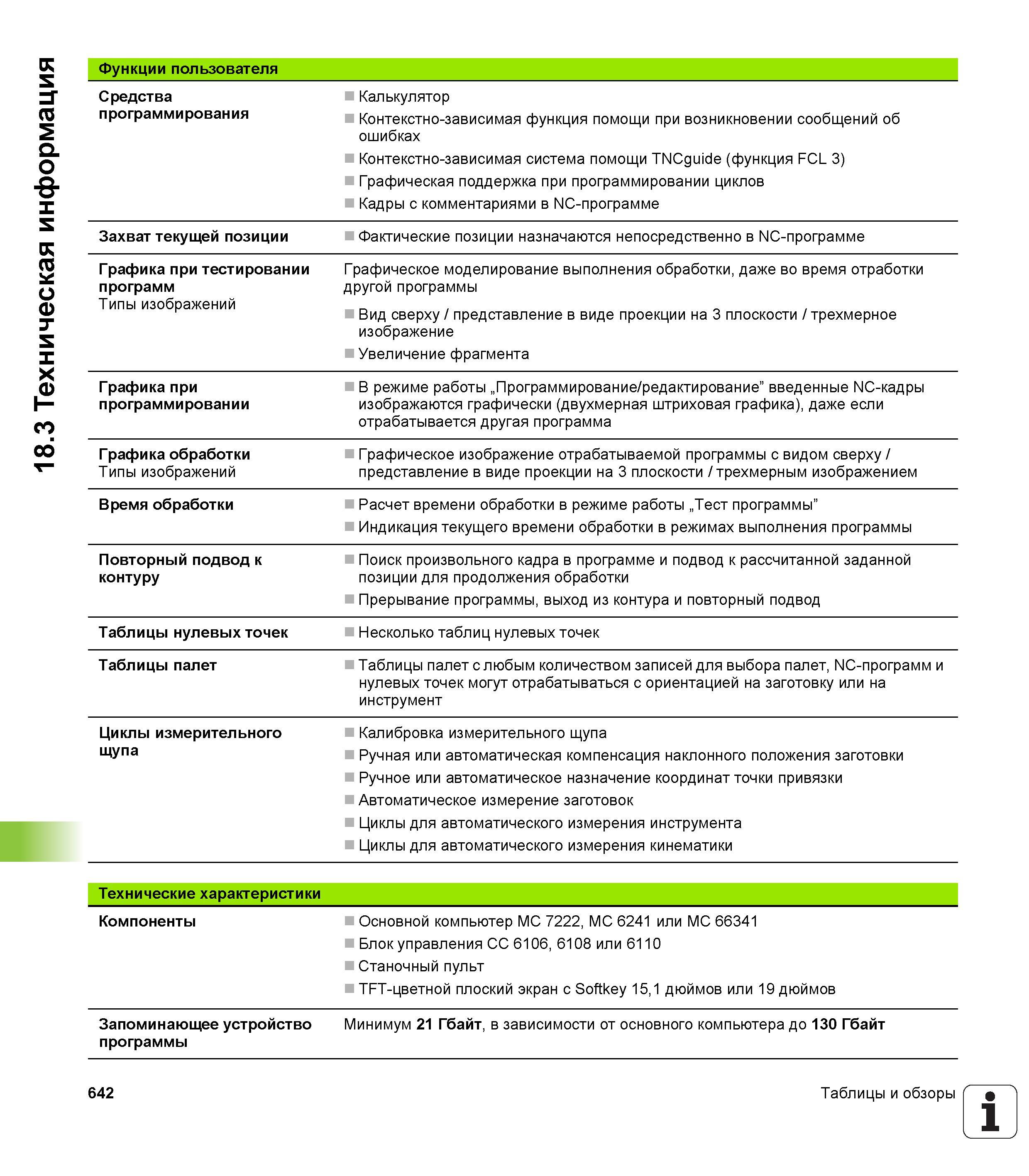

18.3 Техническая информация Функции пользователя Средства программирования Калькулятор Контекстно-зависимая функция помощи при возникновении сообщений об ошибках Контекстно-зависимая система помощи TNCguide (функция FCL 3) Графическая поддержка при программировании циклов Кадры с комментариями в NC-программе Захват текущей позиции Фактические позиции назначаются непосредственно в NC-программе Графика при тестировании программ Типы изображений Графическое моделирование выполнения обработки, даже во время отработки другой программы Вид сверху / представление в виде проекции на 3 плоскости / трехмерное изображение Увеличение фрагмента Графика при программировании В режиме работы „Программирование/редактирование” введенные NC-кадры изображаются графически (двухмерная штриховая графика), даже если отрабатывается другая программа Графика обработки Типы изображений Графическое изображение отрабатываемой программы с видом сверху / представление в виде проекции на 3 плоскости / трехмерным изображением Время обработки Расчет времени обработки в режиме работы „Тест программы” Индикация текущего времени обработки в режимах выполнения программы Повторный подвод к контуру Поиск произвольного кадра в программе и подвод к рассчитанной заданной позиции для продолжения обработки Прерывание программы, выход из контура и повторный подвод Таблицы нулевых точек Несколько таблиц нулевых точек Таблицы палет Таблицы палет с любым количеством записей для выбора палет, NC-программ и нулевых точек могут отрабатываться с ориентацией на заготовку или на инструмент Циклы измерительного щупа Калибровка измерительного щупа Ручная или автоматическая компенсация наклонного положения заготовки Ручное или автоматическое назначение координат точки привязки Автоматическое измерение заготовок Циклы для автоматического измерения инструмента Циклы для автоматического измерения кинематики Технические характеристики Компоненты Основной компьютер MC 7222, MC 6241 или MC 66341 Блок управления CC 6106, 6108 или 6110 Станочный пульт TFT-цветной плоский экран с Softkey 15,1 дюймов или 19 дюймов Запоминающее устройство программы Минимум 21 Гбайт, в зависимости от основного компьютера до 130 Гбайт 642 Таблицы и обзоры 1
