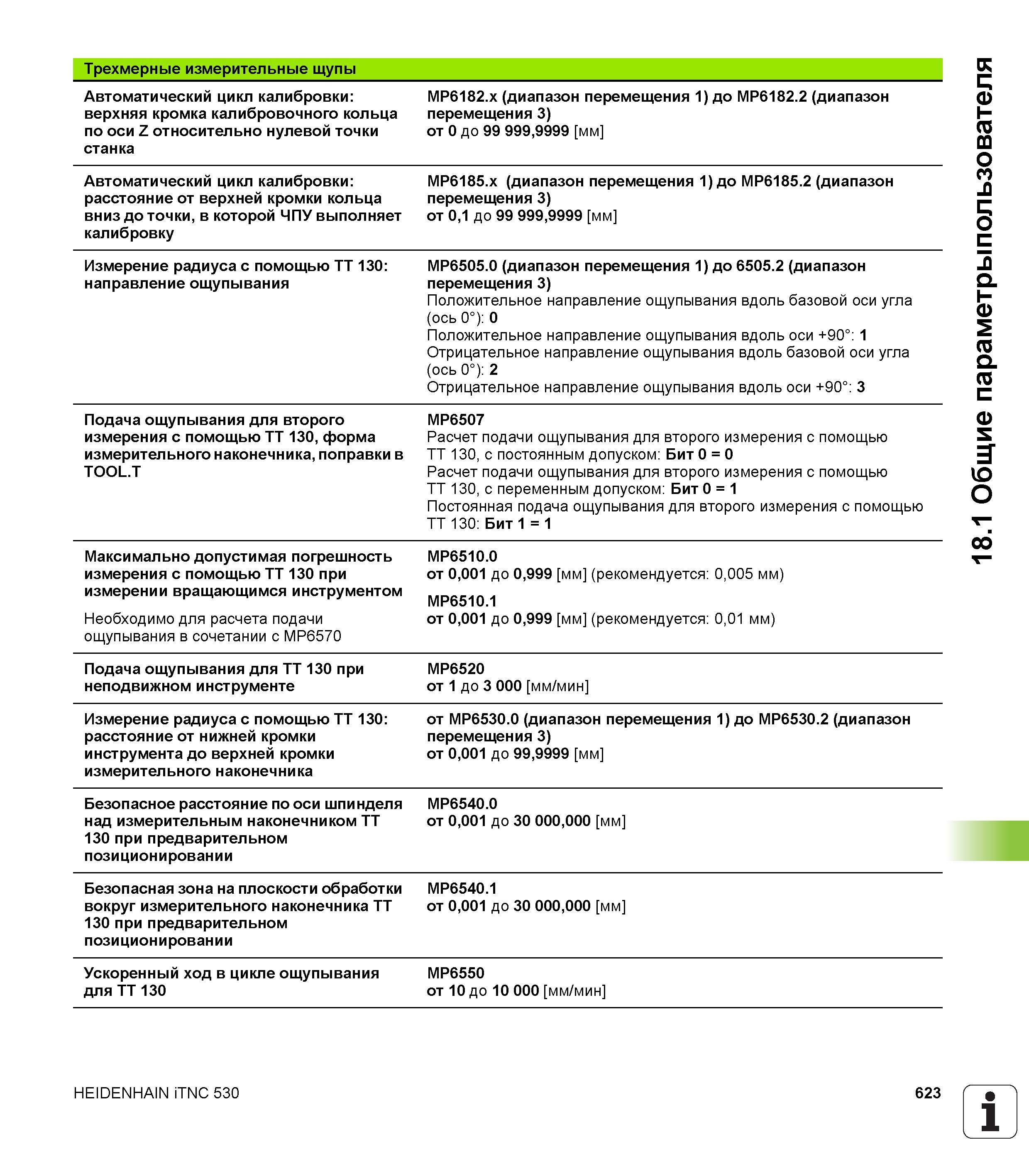

Трехмерные измерительные щупы Автоматический цикл калибровки MP6182.x (диапазон перемещения 1) до MP6182.2 (диапазон верхняя кромка калибровочного кольца перемещения 3) по оси Z относительно нулевой точки от 0 до 99 999,9999 мм станка Автоматический цикл калибровки MP6185.x (диапазон перемещения 1) до MP6185.2 (диапазон расстояние от верхней кромки кольца перемещения 3) вниз до точки, в которой ЧПУ выполняет от 0,1 до 99 999,9999 мм калибровку Измерение радиуса с помощью TT 130 MP6505.0 (диапазон перемещения 1) до 6505.2 (диапазон направление ощупывания перемещения 3) Положительное направление ощупывания вдоль базовой оси угла (ось 0°) 0 Положительное направление ощупывания вдоль оси +90° 1 Отрицательное направление ощупывания вдоль базовой оси угла (ось 0°) 2 Отрицательное направление ощупывания вдоль оси +90° 3 MP6507 Расчет подачи ощупывания для второго измерения с помощью TT 130, с постоянным допуском Бит 0 = 0 Расчет подачи ощупывания для второго измерения с помощью TT 130, с переменным допуском Бит 0 = 1 Постоянная подача ощупывания для второго измерения с помощью TT 130 Бит 1 = 1 Максимально допустимая погрешность MP6510.0 измерения с помощью TT 130 при от 0,001 до 0,999 мм (рекомендуется 0,005 мм) измерении вращающимся инструментом MP6510 1 Необходимо для расчета подачи от 0,001 до 0,999 мм (рекомендуется 0,01 мм) ощупывания в сочетании с MP6570 Подача ощупывания для TT 130 при MP6520 неподвижном инструменте от 1 до 3 000 мм/мин Измерение радиуса с помощью TT 130 от MP6530.0 (диапазон перемещения 1) до MP6530.2 (диапазон расстояние от нижней кромки перемещения 3) инструмента до верхней кромки от 0,001 до 99,9999 мм измерительного наконечника Безопасное расстояние по оси шпинделя MP6540.0 над измерительным наконечником TT от 0,001 до 30 000,000 мм 130 при предварительном позиционировании Безопасная зона на плоскости обработки MP6540.1 вокруг измерительного наконечника TT от 0,001 до 30 000,000 мм 130 при предварительном позиционировании Ускоренный ход в цикле ощупывания MP6550 для TT 130 от 10 до 10 000 мм/мин Подача ощупывания для второго измерения с помощью TT 130, форма измерительного наконечника, поправки в TOOL.T HEIDENHAIN iTNC 530 623 1 18.1 Общие параметрыпользователя
