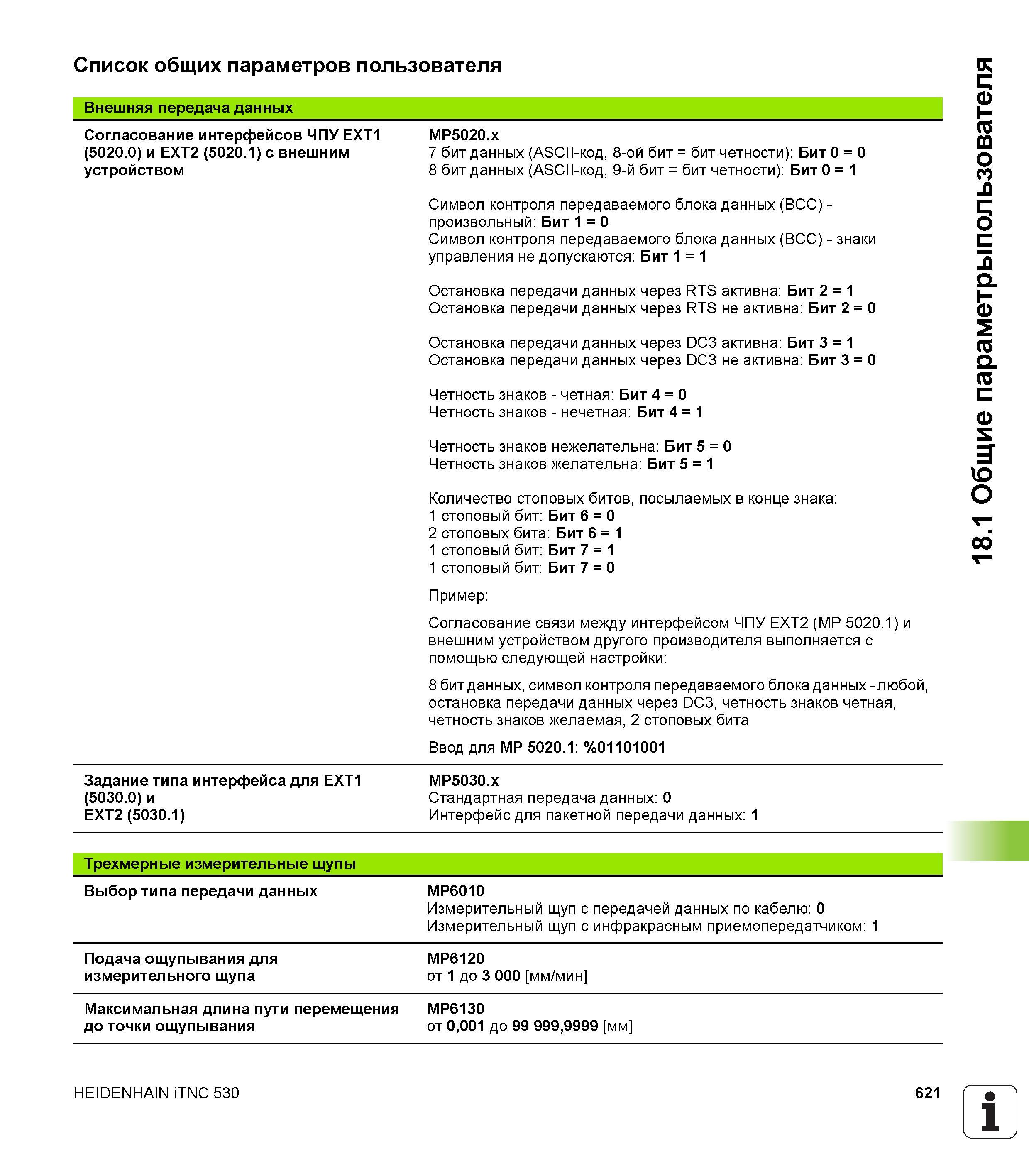

621 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.621

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 621 0621 Lab2u

Список общих параметров пользователя Внешняя передача данных Согласование интерфейсов ЧПУ EXT1 MP5020.X (5020.0) и EXT2 (5020.1) с внешним 7 бит данных (ASCII-код, 8-ой бит = бит четности) Бит 0 = 0 устройством 8 бит данных (ASCII-код, 9-й бит = бит четности) Бит 0 = 1 Символ контроля передаваемого блока данных (BCC) -произвольный Бит 1 = 0 Символ контроля передаваемого блока данных (BCC) - знаки управления не допускаются Бит 1 = 1 Остановка передачи данных через RTS активна Бит 2 = 1 Остановка передачи данных через RTS не активна Бит 2 = 0 Остановка передачи данных через DC3 активна Бит 3 = 1 Остановка передачи данных через DC3 не активна Бит 3 = 0 Четность знаков - четная Бит 4 = 0 Четность знаков - нечетная Бит 4 = 1 Четность знаков нежелательна Бит 5 = 0 Четность знаков желательна Бит 5 = 1 Количество стоповых битов, посылаемых в конце знака 1 стоповый бит Бит 6 = 0 2 стоповых бита Бит 6 = 1 1 стоповый бит Бит 7 = 1 1 стоповый бит Бит 7 = 0 Пример Согласование связи между интерфейсом ЧПУ EXT2 (MP 5020.1) и внешним устройством другого производителя выполняется с помощью следующей настройки 8 бит данных, символ контроля передаваемого блока данных - любой, остановка передачи данных через DC3, четность знаков четная, четность знаков желаемая, 2 стоповых бита Ввод для MP 5020.1 %01101001 Задание типа интерфейса для EXT1 MP5030.x (5030.0) и Стандартная передача данных 0 EXT2 (5030.1) Интерфейс для пакетной передачи данных 1 Трехмерные измерительные щупы Выбор типа передачи данных MP6010 Измерительный щуп с передачей данных по кабелю 0 Измерительный щуп с инфракрасным приемопередатчиком 1 Подача ощупывания для MP6120 измерительного щупа от 1 до 3 000 мм/мин Максимальная длина пути перемещения MP6130 до точки ощупывания от 0,001 до 99 999,9999 мм HEIDENHAIN iTNC 530 621 1 18.1 Общие параметрыпользователя
