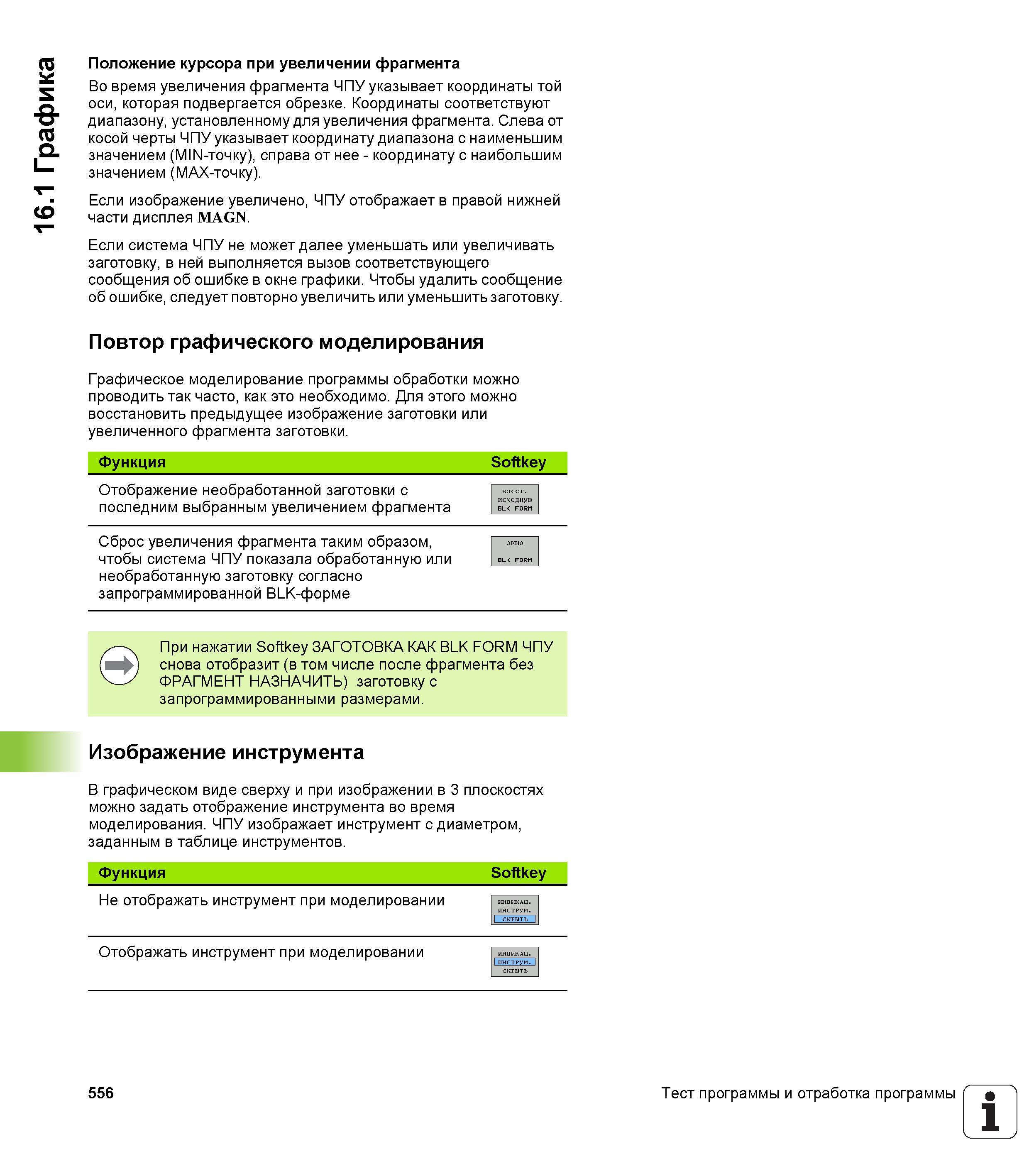

556 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.556

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 556 0556 Lab2u

16.1 Графика Положение курсора при увеличении фрагмента Во время увеличения фрагмента ЧПУ указывает координаты той оси, которая подвергается обрезке. Координаты соответствуют диапазону, установленному для увеличения фрагмента. Слева от косой черты ЧПУ указывает координату диапазона с наименьшим значением (MIN-точку), справа от нее - координату с наибольшим значением (MAX-точку). Если изображение увеличено, ЧПУ отображает в правой нижней части дисплея MAGN. Если система ЧПУ не может далее уменьшать или увеличивать заготовку, в ней выполняется вызов соответствующего сообщения об ошибке в окне графики. Чтобы удалить сообщение об ошибке, следует повторно увеличить или уменьшить заготовку. Повтор графического моделирования Графическое моделирование программы обработки можно проводить так часто, как это необходимо. Для этого можно восстановить предыдущее изображение заготовки или увеличенного фрагмента заготовки. Функция Softkey Отображение необработанной заготовки с последним выбранным увеличением фрагмента Сброс увеличения фрагмента таким образом, чтобы система ЧПУ показала обработанную или необработанную заготовку согласно запрограммированной BLK-форме При нажатии Softkey ЗАГОТОВКА КАК BLK FORM ЧПУ снова отобразит (в том числе после фрагмента без ФРАГМЕНТ НАЗНАЧИТЬ) заготовку с запрограммированными размерами. Изображение инструмента В графическом виде сверху и при изображении в 3 плоскостях можно задать отображение инструмента во время моделирования. чПу изображает инструмент с диаметром, заданным в таблице инструментов. Функция Softkey Не отображать инструмент при моделировании ИНДИКАЦ инструм. Отображать инструмент при моделировании ИНДИКАЦ. 1ингтрум.I скгнть 556 Тест программы и отработка программы 1
