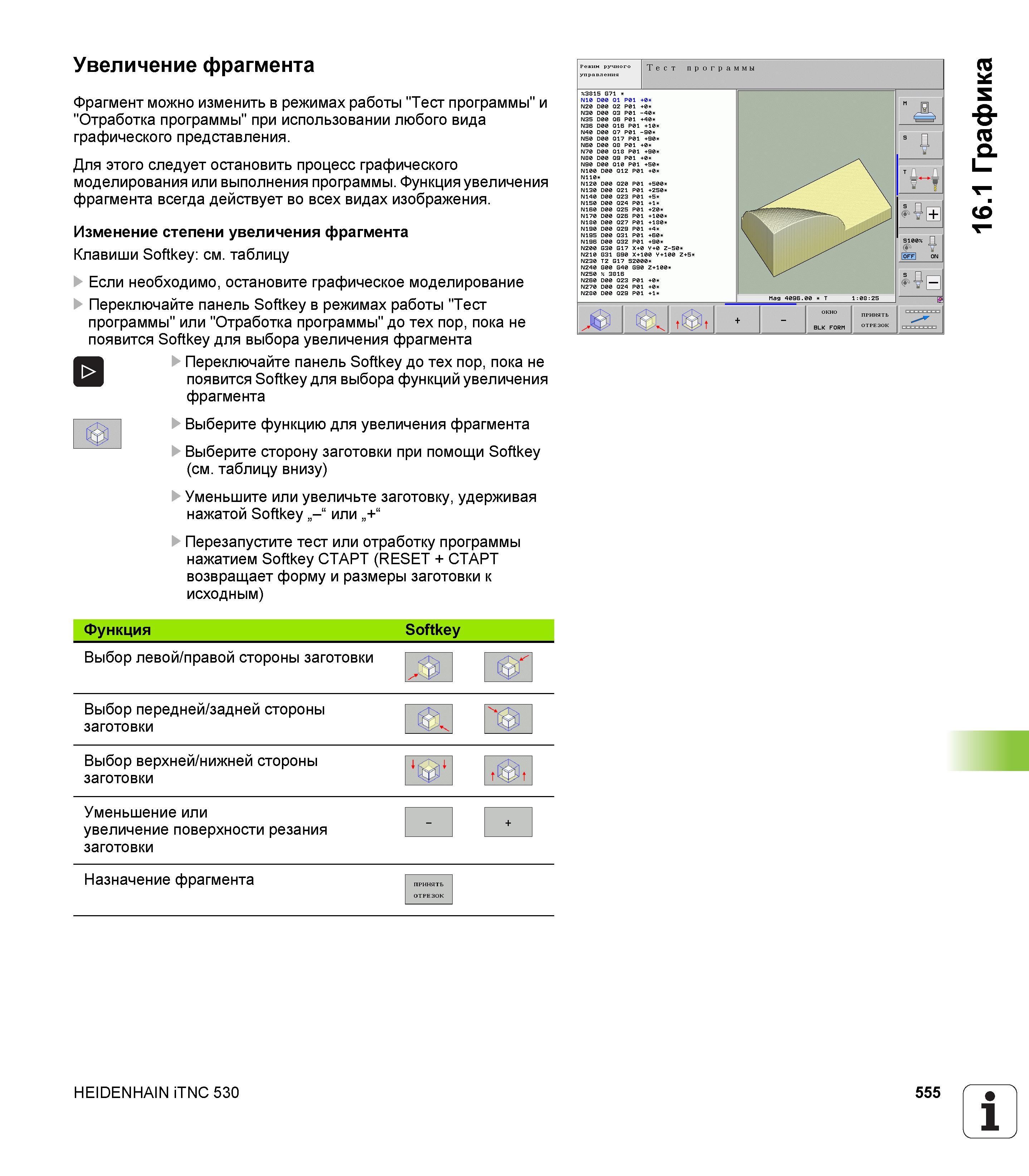

Увеличение фрагмента Фрагмент можно изменить в режимах работы "Тест программы" и "Отработка программы" при использовании любого вида графического представления. Для этого следует остановить процесс графического моделирования или выполнения программы. Функция увеличения фрагмента всегда действует во всех видах изображения. Изменение степени увеличения фрагмента Клавиши Softkey см. таблицу Если необходимо, остановите графическое моделирование Переключайте панель Softkey в режимах работы "Тест программы" или "Отработка программы" до тех пор, пока не появится Softkey для выбора увеличения фрагмента Переключайте панель Softkey до тех пор, пока не появится Softkey для выбора функций увеличения фрагмента Выберите функцию для увеличения фрагмента Выберите сторону заготовки при помощи Softkey (см. таблицу внизу) Уменьшите или увеличьте заготовку, удерживая нажатой Softkey „-“ или „+“ Перезапустите тест или отработку программы нажатием Softkey СТАРТ (RESET + СТАРТ возвращает форму и размеры заготовки к исходным) Функция Softkey Выбор левой/правой стороны заготовки Выбор передней/задней стороны заготовки Выбор верхней/нижней стороны заготовки Уменьшение или увеличение поверхности резания заготовки Назначение фрагмента ПРИНЯТЬ ОТРЕЗОК Тест программы HEIDENHAIN iTNC 530 555 1 16.1 Графика
