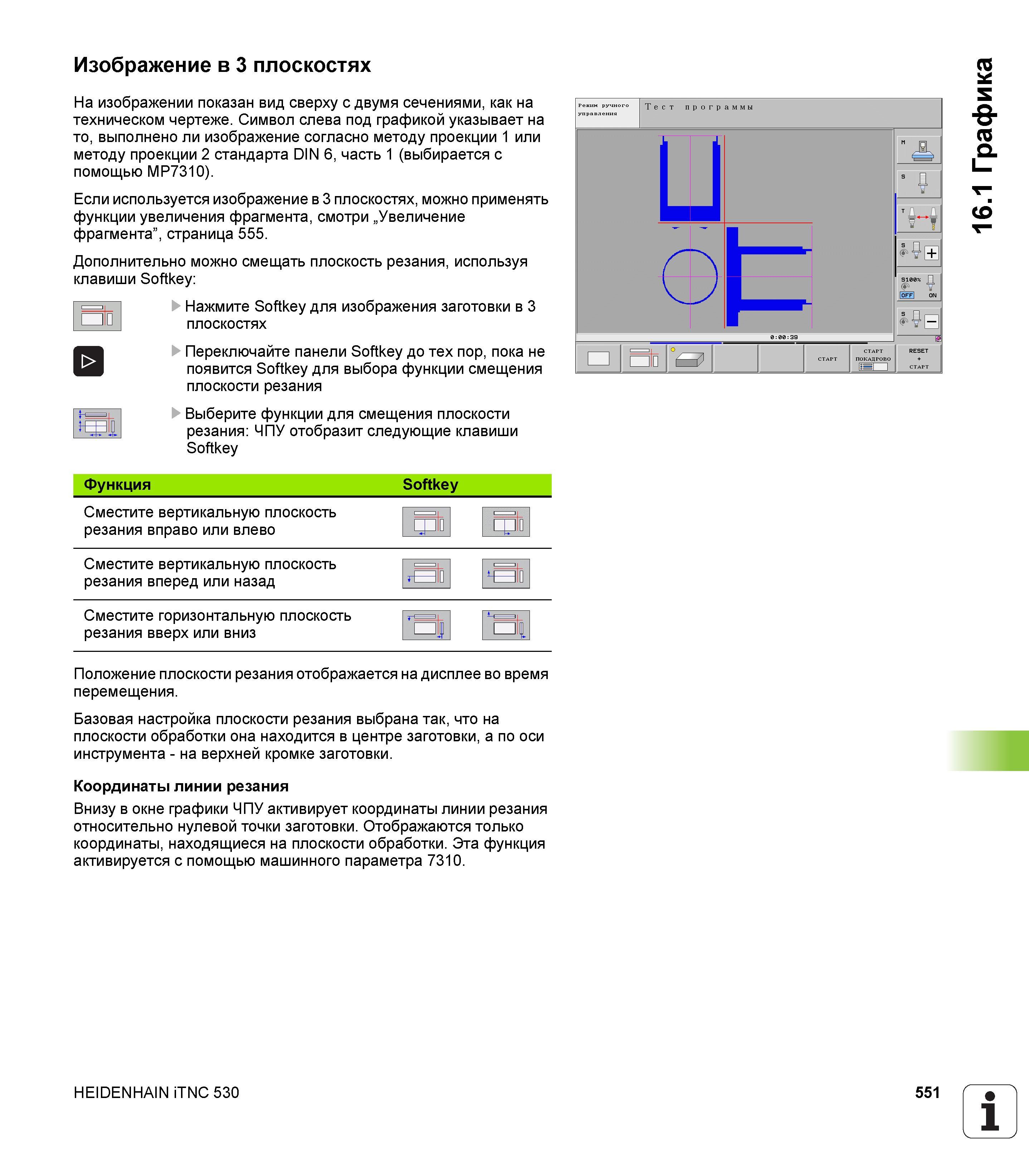

Изображение в 3 плоскостях На изображении показан вид сверху с двумя сечениями, как на техническом чертеже. Символ слева под графикой указывает на то, выполнено ли изображение согласно методу проекции 1 или методу проекции 2 стандарта DIN 6, часть 1 (выбирается с помощью MP7310). Если используется изображение в 3 плоскостях, можно применять функции увеличения фрагмента, смотри „Увеличение фрагмента”, страница 555. Дополнительно можно смещать плоскость резания, используя клавиши Softkey =4 Нажмите Softkey для изображения заготовки в 3 плоскостях Переключайте панели Softkey до тех пор, пока не появится Softkey для выбора функции смещения плоскости резания Выберите функции для смещения плоскости резания ЧПУ отобразит следующие клавиши Softkey Функция Softkey Сместите вертикальную плоскость резания вправо или влево Сместите вертикальную плоскость резания вперед или назад Сместите горизонтальную плоскость резания вверх или вниз О Положение плоскости резания отображается на дисплее во время перемещения. Базовая настройка плоскости резания выбрана так, что на плоскости обработки она находится в центре заготовки, а по оси инструмента - на верхней кромке заготовки. Координаты линии резания Внизу в окне графики ЧПУ активирует координаты линии резания относительно нулевой точки заготовки. Отображаются только координаты, находящиеся на плоскости обработки. Эта функция активируется с помощью машинного параметра 7310. HEIDENHAIN iTNC 530 551 1 16.1 Графика
