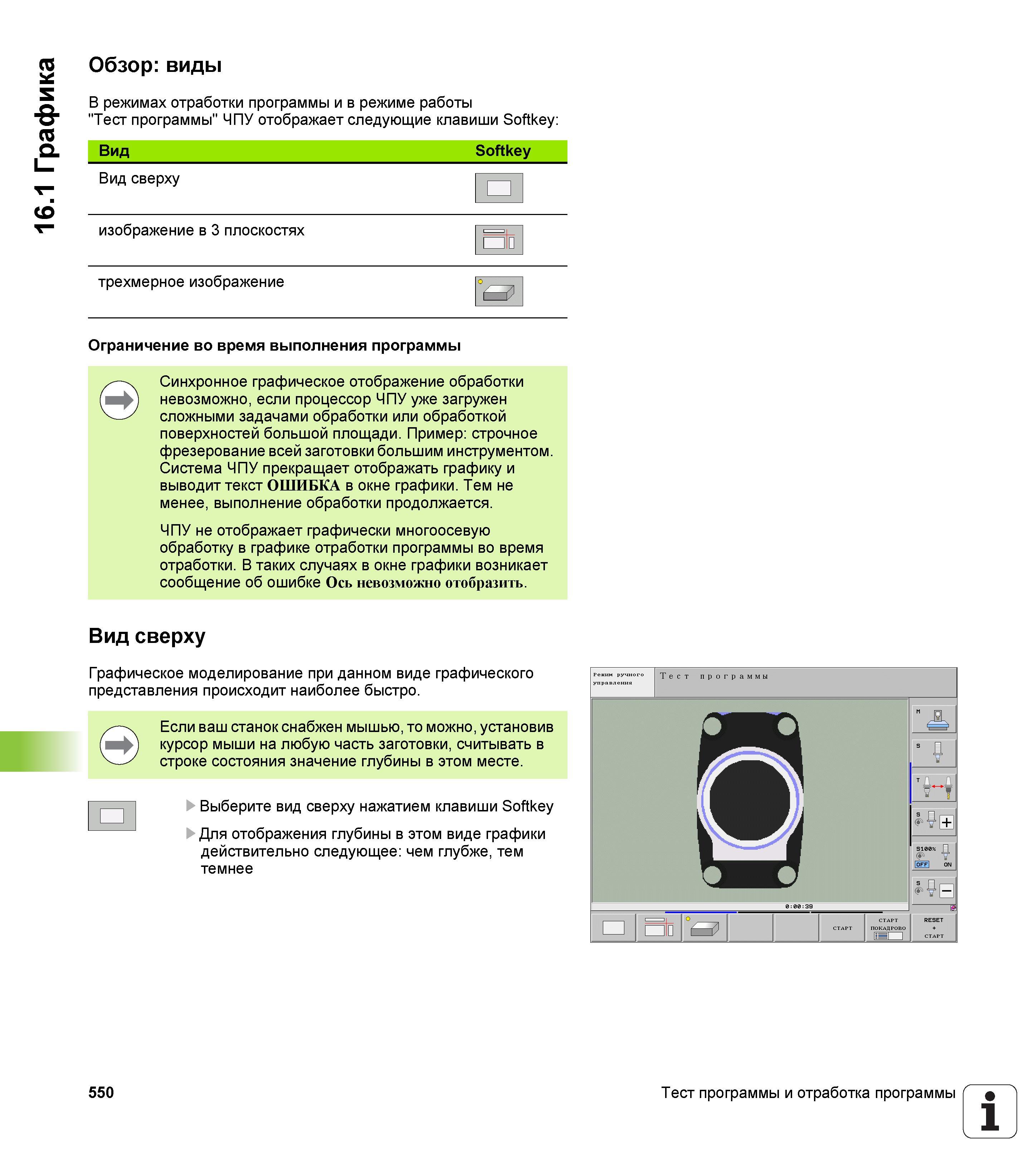

16.1 Графика Обзор виды В режимах отработки программы и в режиме работы "Тест программы" ЧПУ отображает следующие клавиши Softkey Вид Softkey Вид сверху изображение в 3 плоскостях трехмерное изображение Ограничение во время выполнения программы Синхронное графическое отображение обработки невозможно, если процессор ЧПУ уже загружен сложными задачами обработки или обработкой поверхностей большой площади. Пример строчное фрезерование всей заготовки большим инструментом. Система ЧПУ прекращает отображать графику и выводит текст ОШИБКА в окне графики. Тем не менее, выполнение обработки продолжается. ЧПУ не отображает графически многоосевую обработку в графике отработки программы во время отработки. В таких случаях в окне графики возникает сообщение об ошибке Ось невозможно отобразить. Вид сверху Графическое моделирование при данном виде графического представления происходит наиболее быстро. I Если ваш станок снабжен мышью, то можно, установив курсор мыши на любую часть заготовки, считывать в строке состояния значение глубины в этом месте. Выберите вид сверху нажатием клавиши Softkey Для отображения глубины в этом виде графики действительно следующее чем глубже, тем темнее 550 Тест программы и отработка программы 1
