HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование DIN ISO (Всего 672 стр.)

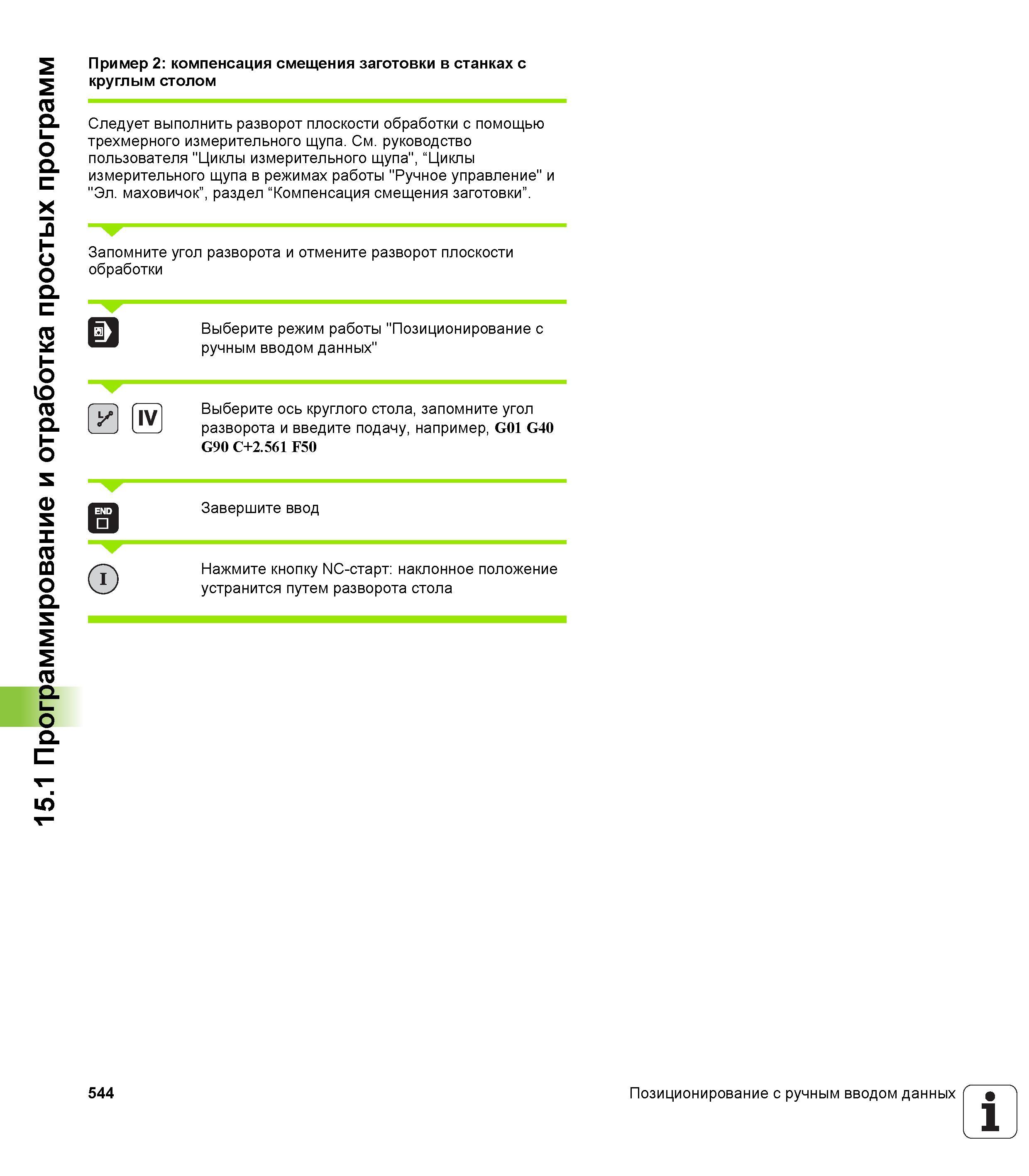

544 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.544
544 15 1 Программирование и отработка простых программ Пример 2 компенсация смещения заготовки в станках с круглым столом Следует выполнить разворот Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO систем числового программного управления оборудованием Версия 2012 года Стр. 544

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 544 0544 Lab2u

15.1 Программирование и отработка простых программ Пример 2 компенсация смещения заготовки в станках с круглым столом Следует выполнить разворот плоскости обработки с помощью трехмерного измерительного щупа. См. руководство пользователя "Циклы измерительного щупа", “Циклы измерительного щупа в режимах работы "Ручное управление" и "Эл. маховичок”, раздел “Компенсация смещения заготовки”. Запомните угол разворота и отмените разворот плоскости обработки Выберите режим работы "Позиционирование с ручным вводом данных" У IV Выберите ось круглого стола, запомните угол разворота и введите подачу, например, G01 G40 G90 C+2.561 F50 g Завершите ввод Нажмите кнопку NC-старт наклонное положение устранится путем разворота стола 544 Позиционирование с ручным вводом данных 1
