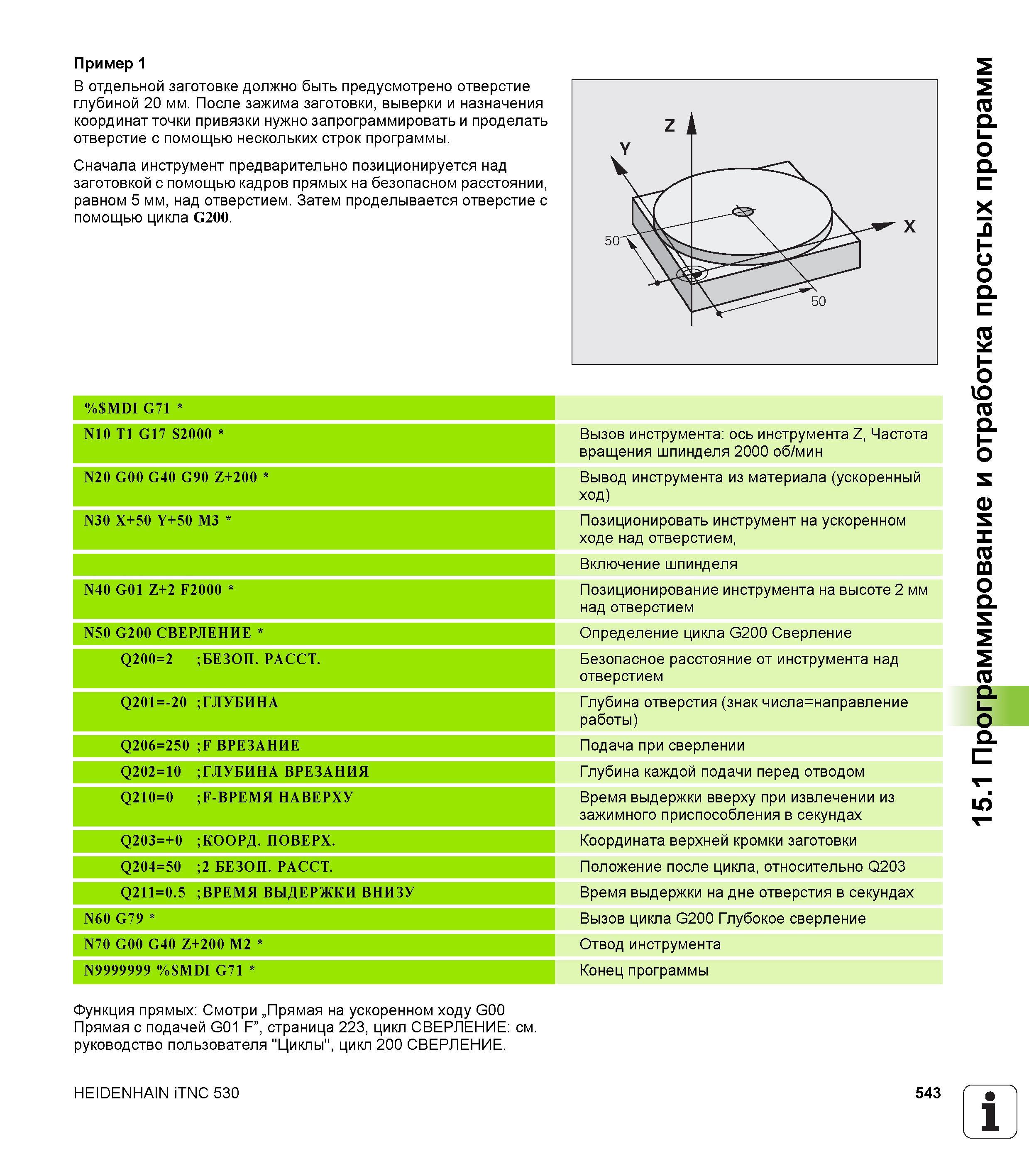

Пример 1 В отдельной заготовке должно быть предусмотрено отверстие глубиной 20 мм. После зажима заготовки, выверки и назначения координат точки привязки нужно запрограммировать и проделать отверстие с помощью нескольких строк программы. Сначала инструмент предварительно позиционируется над заготовкой с помощью кадров прямых на безопасном расстоянии, равном 5 мм, над отверстием. Затем проделывается отверстие с помощью цикла G200. % MDI G71 N10 T1 G17 S2000 Вызов инструмента ось инструмента Z, Частота вращения шпинделя 2000 об/мин N20 G00 G40 G90 Z+200 Вывод инструмента из материала (ускоренный ход) N30 X+50 Y+50 M3 Позиционировать инструмент на ускоренном ходе над отверстием, Включение шпинделя N40 G01 Z+2 F2000 Позиционирование инструмента на высоте 2 мм над отверстием N50 G200 СВЕРЛЕНИЕ Определение цикла G200 Сверление Q200=2 ;БЕЗОП. РАССТ. Безопасное расстояние от инструмента над отверстием Q201=-20 ;ГЛУБИНА Глубина отверстия (знак числа=направление работы) Q206=250 ;F ВРЕЗАНИЕ Подача при сверлении Q202=10 ;ГЛУБИНА ВРЕЗАНИЯ Глубина каждой подачи перед отводом Q210=0 -ВРЕМЯ НАВЕРХУ Время выдержки вверху при извлечении из зажимного приспособления в секундах Q203=+0 ;КООРД. ПОВЕРХ. Координата верхней кромки заготовки Q204=50 ;2 БЕЗОП. РАССТ. Положение после цикла, относительно Q203 Q211=0.5 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Время выдержки на дне отверстия в секундах N60 G79 Вызов цикла G200 Глубокое сверление N70 G00 G40 Z+200 M2 Отвод инструмента N9999999 % MDI G71 Конец программы Функция прямых Смотри „Прямая на ускоренном ходу G00 Прямая с подачей G01 F”, страница 223, цикл СВЕРЛЕНИЕ см. руководство пользователя "Циклы", цикл 200 СВЕРЛЕНИЕ. HEIDENHAIN iTNC 530 543 1 15.1 Программирование и отработка простых программ
