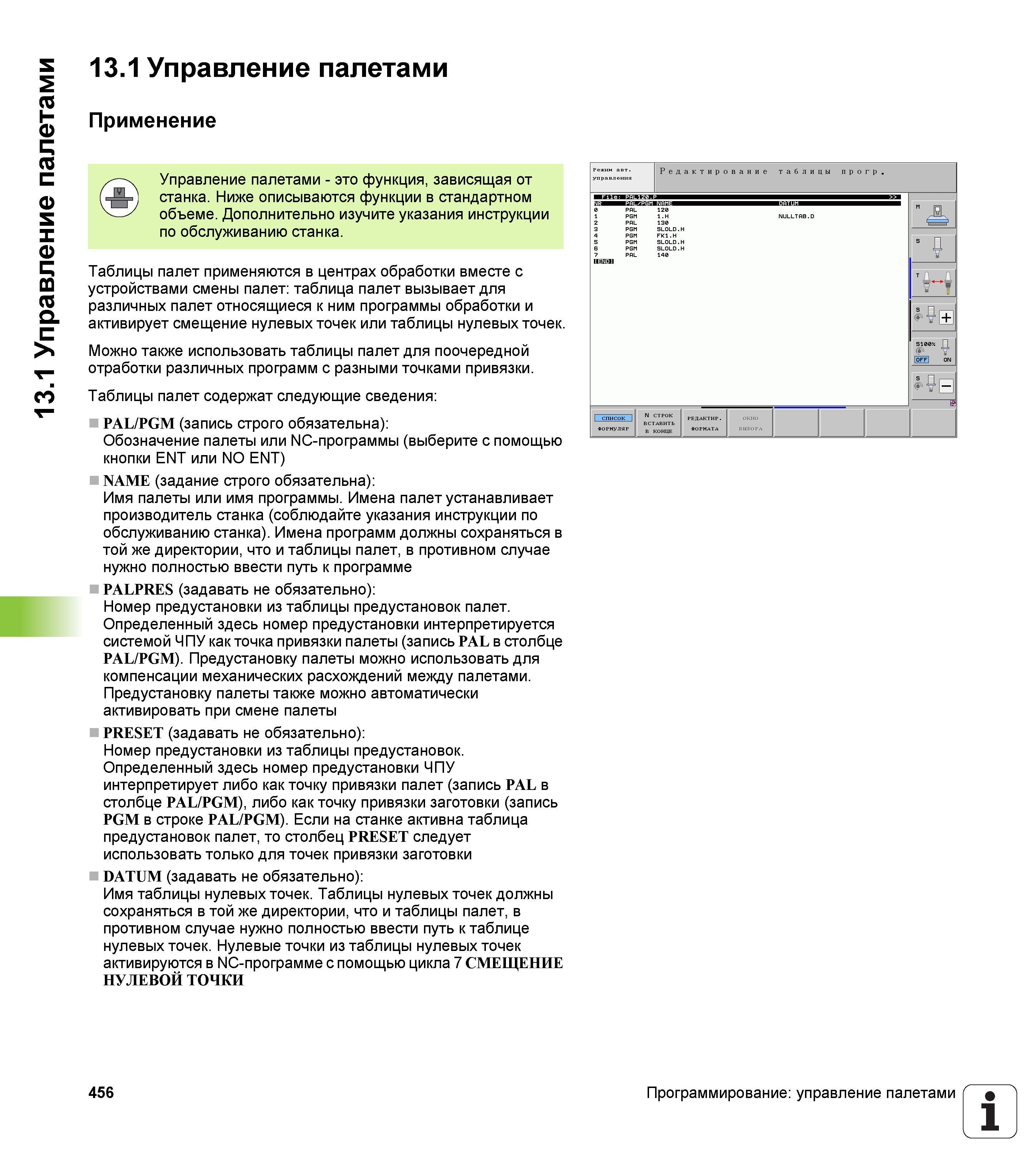

13.1 Управление палетами 13.1 Управление палетами Применение Управление палетами - это функция, зависящая от -щ- станка. Ниже описываются функции в стандартном объеме. Дополнительно изучите указания инструкции по обслуживанию станка. Таблицы палет применяются в центрах обработки вместе с устройствами смены палет таблица палет вызывает для различных палет относящиеся к ним программы обработки и активирует смещение нулевых точек или таблицы нулевых точек. Можно также использовать таблицы палет для поочередной отработки различных программ с разными точками привязки. Таблицы палет содержат следующие сведения PAL/PGM (запись строго обязательна) Обозначение палеты или NC-программы (выберите с помощью кнопки ENT или NO ENT) NAME (задание строго обязательна) Имя палеты или имя программы. Имена палет устанавливает производитель станка (соблюдайте указания инструкции по обслуживанию станка). Имена программ должны сохраняться в той же директории, что и таблицы палет, в противном случае нужно полностью ввести путь к программе PALPRES (задавать не обязательно) Номер предустановки из таблицы предустановок палет. Определенный здесь номер предустановки интерпретируется системой ЧПУ как точка привязки палеты (запись pAl в столбце PAL/PGM). Предустановку палеты можно использовать для компенсации механических расхождений между палетами. Предустановку палеты также можно автоматически активировать при смене палеты PRESET (задавать не обязательно) Номер предустановки из таблицы предустановок. Определенный здесь номер предустановки ЧПУ интерпретирует либо как точку привязки палет (запись PAL в столбце PAL/PGM), либо как точку привязки заготовки (запись PGM в строке PAL/PGM). Если на станке активна таблица предустановок палет, то столбец PRESET следует использовать только для точек привязки заготовки DATUM (задавать не обязательно) Имя таблицы нулевых точек. Таблицы нулевых точек должны сохраняться в той же директории, что и таблицы палет, в противном случае нужно полностью ввести путь к таблице нулевых точек. Нулевые точки из таблицы нулевых точек активируются в NC-программе с помощью цикла 7 СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ режим авт. Редактирование таблицы прогр. 0 PPL 120 1 PGM l.H NULLTRB.D 2 PPL 130 3 PGM SLOLD.H 4 PGM FK1.H 5 PGM SLOLD.H Б PGM SLOLD.H 7 PPL 140 ПЗЙЕИ s Д 'Н S100 П I ¥ |off| on Щв ш 1 СПИСОК I N CTPOK РЕДАКТИР. ОКНО ВСТАВИТЬ ФОРМУЛЯР в КОНцЕ ФОРМАТА ВЫБОРА 456 Программирование управление палетами 1
