HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование DIN ISO (Всего 672 стр.)

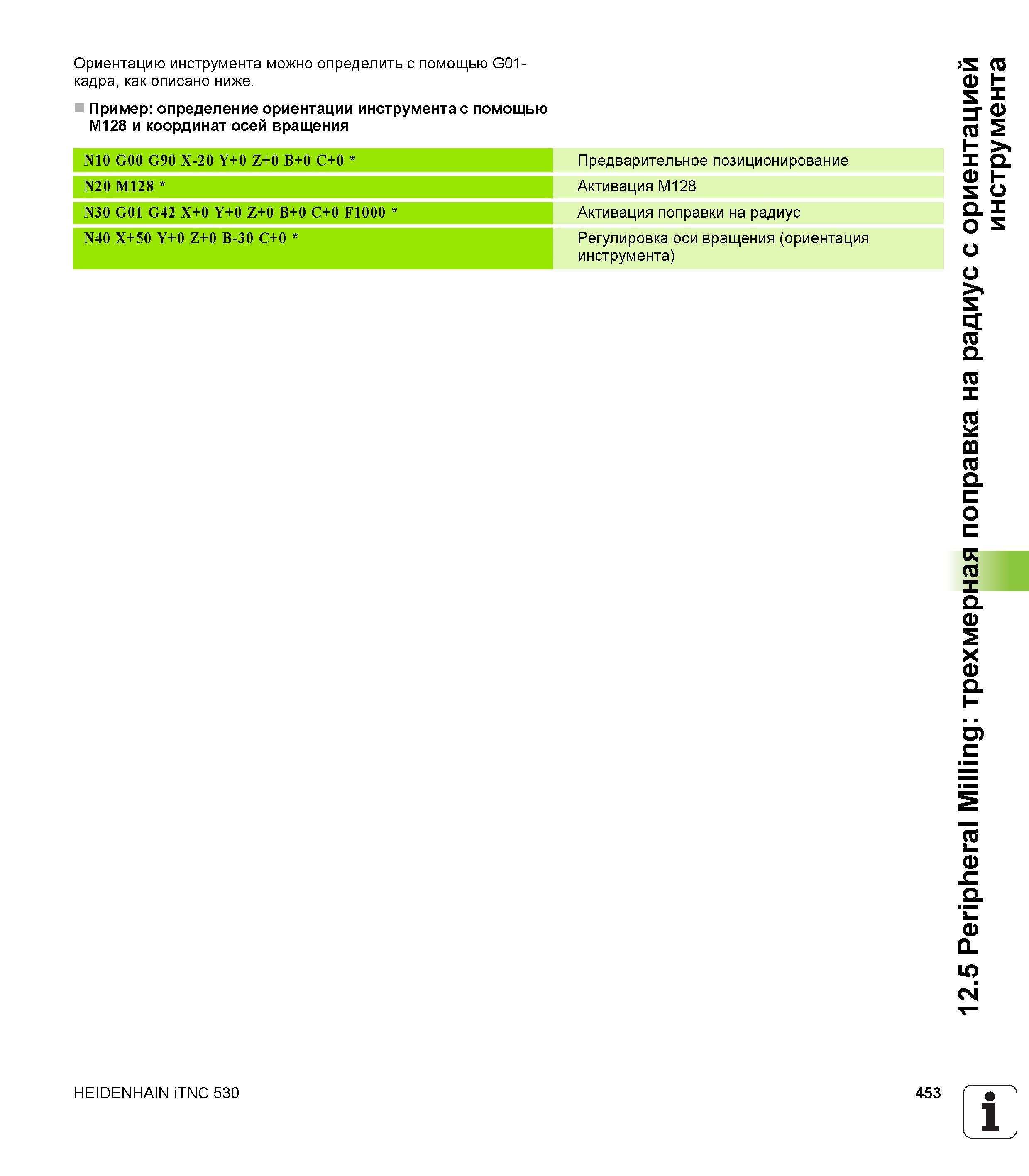

453 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.453
453 Ориентацию инструмента можно определить с помощью G01-кадра, как описано ниже Пример определение ориентации инструмента с помощью M128 и координа Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO систем числового программного управления оборудованием Версия 2012 года Стр. 453

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 453 0453 Lab2u

Ориентацию инструмента можно определить с помощью G01-кадра, как описано ниже. Пример определение ориентации инструмента с помощью M128 и координат осей вращения N10 G00 G90 X-20 Y+0 Z+0 B+0 C+0 Предварительное позиционирование N20 M128 Активация M128 N30 G01 G42 X+0 Y+0 Z+0 B+0 C+0 F1000 Активация поправки на радиус N40 X+50 Y+0 Z+0 B-30 C+0 Регулировка оси вращения (ориентация инструмента) HEIDENHAIN iTNC 530 453 1 12.5 Peripheral Milling трехмерная поправка на радиус с ориентацией инструмента
