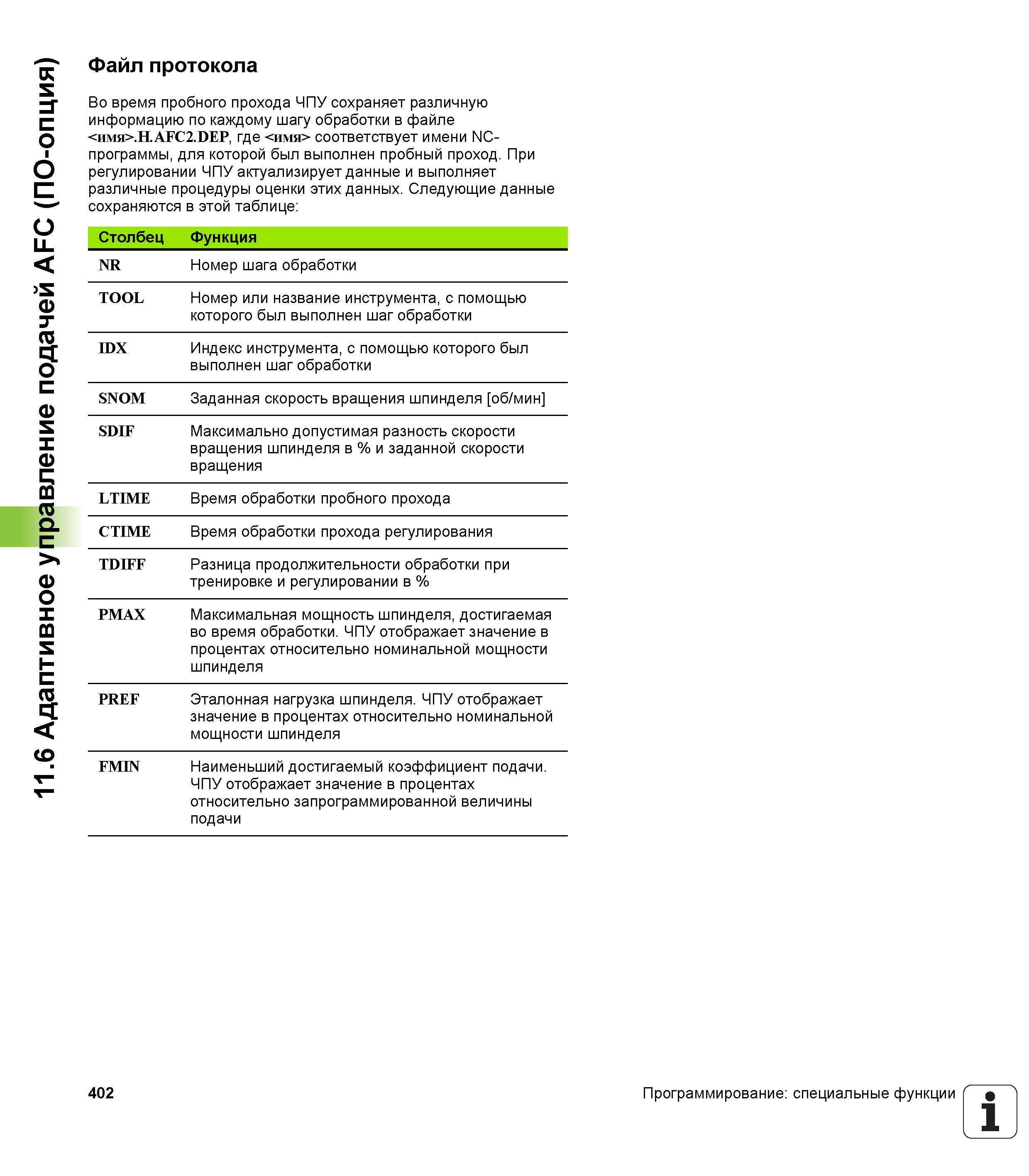

11.6 Адаптивное управление подачей AFC (ПО-опция) Файл протокола Во время пробного прохода ЧПУ сохраняет различную информацию по каждому шагу обработки в файле <имя>.H.AFC2.DEP, где <имя> соответствует имени NC-программы, для которой был выполнен пробный проход. При регулировании ЧПУ актуализирует данные и выполняет различные процедуры оценки этих данных. Следующие данные сохраняются в этой таблице Столбец Функция NR Номер шага обработки TOOL Номер или название инструмента, с помощью которого был выполнен шаг обработки IDX Индекс инструмента, с помощью которого был выполнен шаг обработки SNOM Заданная скорость вращения шпинделя об/мин SDIF Максимально допустимая разность скорости вращения шпинделя в % и заданной скорости вращения LTIME Время обработки пробного прохода CTIME Время обработки прохода регулирования TDIFF Разница продолжительности обработки при тренировке и регулировании в % PMAX Максимальная мощность шпинделя, достигаемая во время обработки. ЧПУ отображает значение в процентах относительно номинальной мощности шпинделя PREF Эталонная нагрузка шпинделя. ЧПУ отображает значение в процентах относительно номинальной мощности шпинделя FMIN Наименьший достигаемый коэффициент подачи. ЧПУ отображает значение в процентах относительно запрограммированной величины подачи 402 Программирование специальные функции 1
