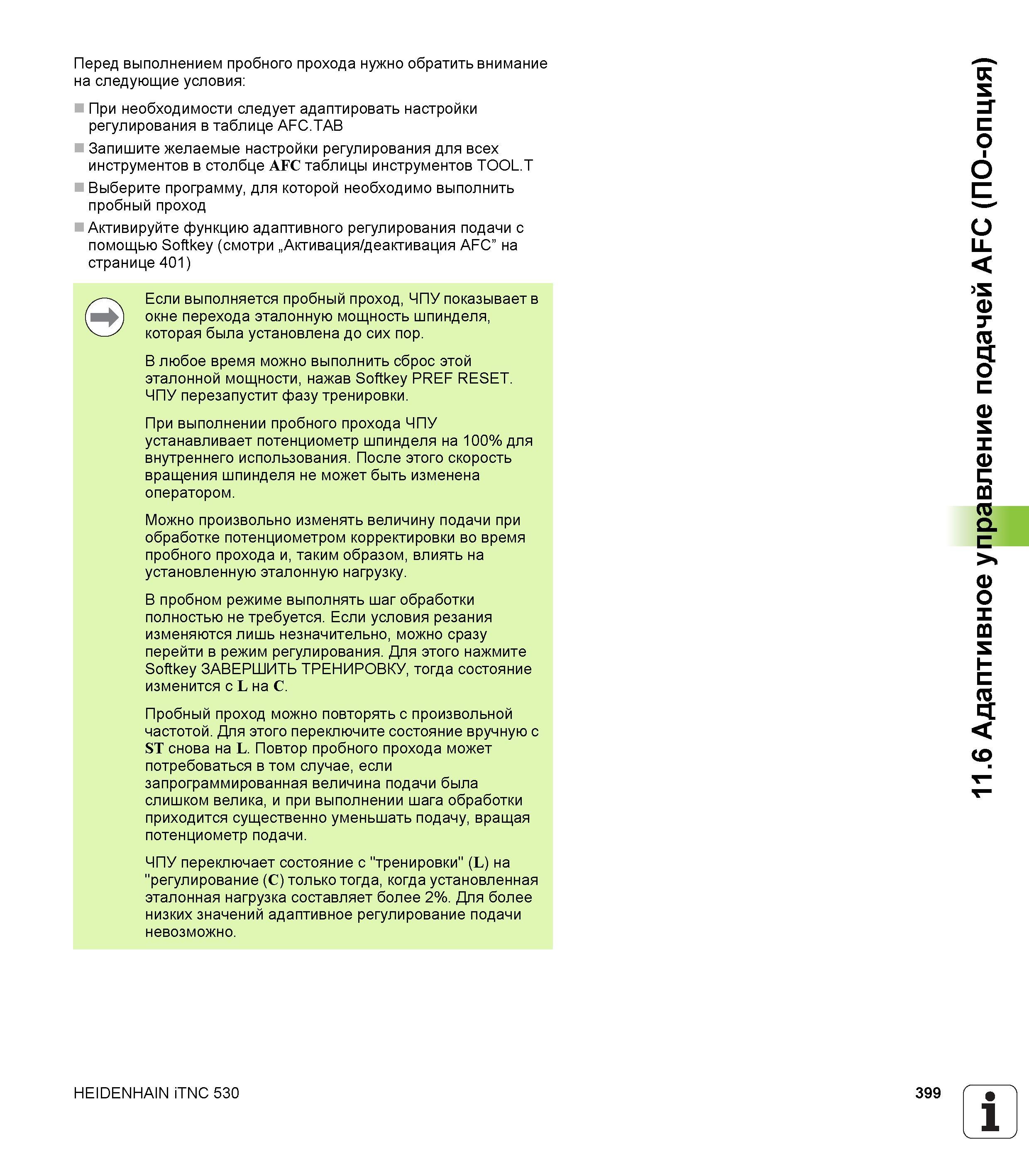

399 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.399

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 399 0399 Lab2u

Перед выполнением пробного прохода нужно обратить внимание на следующие условия При необходимости следует адаптировать настройки регулирования в таблице AFC.TAB Запишите желаемые настройки регулирования для всех инструментов в столбце AFC таблицы инструментов TOOL.T Выберите программу, для которой необходимо выполнить пробный проход Активируйте функцию адаптивного регулирования подачи с помощью Softkey (смотри „Активация/деактивация AFC” на странице 401) Если выполняется пробный проход, ЧПУ показывает в окне перехода эталонную мощность шпинделя, которая была установлена до сих пор. В любое время можно выполнить сброс этой эталонной мощности, нажав Softkey PREF RESET. ЧПУ перезапустит фазу тренировки. При выполнении пробного прохода ЧПУ устанавливает потенциометр шпинделя на 100% для внутреннего использования. После этого скорость вращения шпинделя не может быть изменена оператором. Можно произвольно изменять величину подачи при обработке потенциометром корректировки во время пробного прохода и, таким образом, влиять на установленную эталонную нагрузку. В пробном режиме выполнять шаг обработки полностью не требуется. Если условия резания изменяются лишь незначительно, можно сразу перейти в режим регулирования. Для этого нажмите Softkey ЗАВЕРШИТЬ ТРЕНИРОВКУ, тогда состояние изменится с L на C. Пробный проход можно повторять с произвольной частотой. Для этого переключите состояние вручную с ST снова на L. Повтор пробного прохода может потребоваться в том случае, если запрограммированная величина подачи была слишком велика, и при выполнении шага обработки приходится существенно уменьшать подачу, вращая потенциометр подачи. ЧПУ переключает состояние с "тренировки" (L) на "регулирование (C) только тогда, когда установленная эталонная нагрузка составляет более 2%. Для более низких значений адаптивное регулирование подачи невозможно. HEIDENHAIN iTNC 530 399 1 11.6 Адаптивное управление подачей AFC (ПО-опция)
