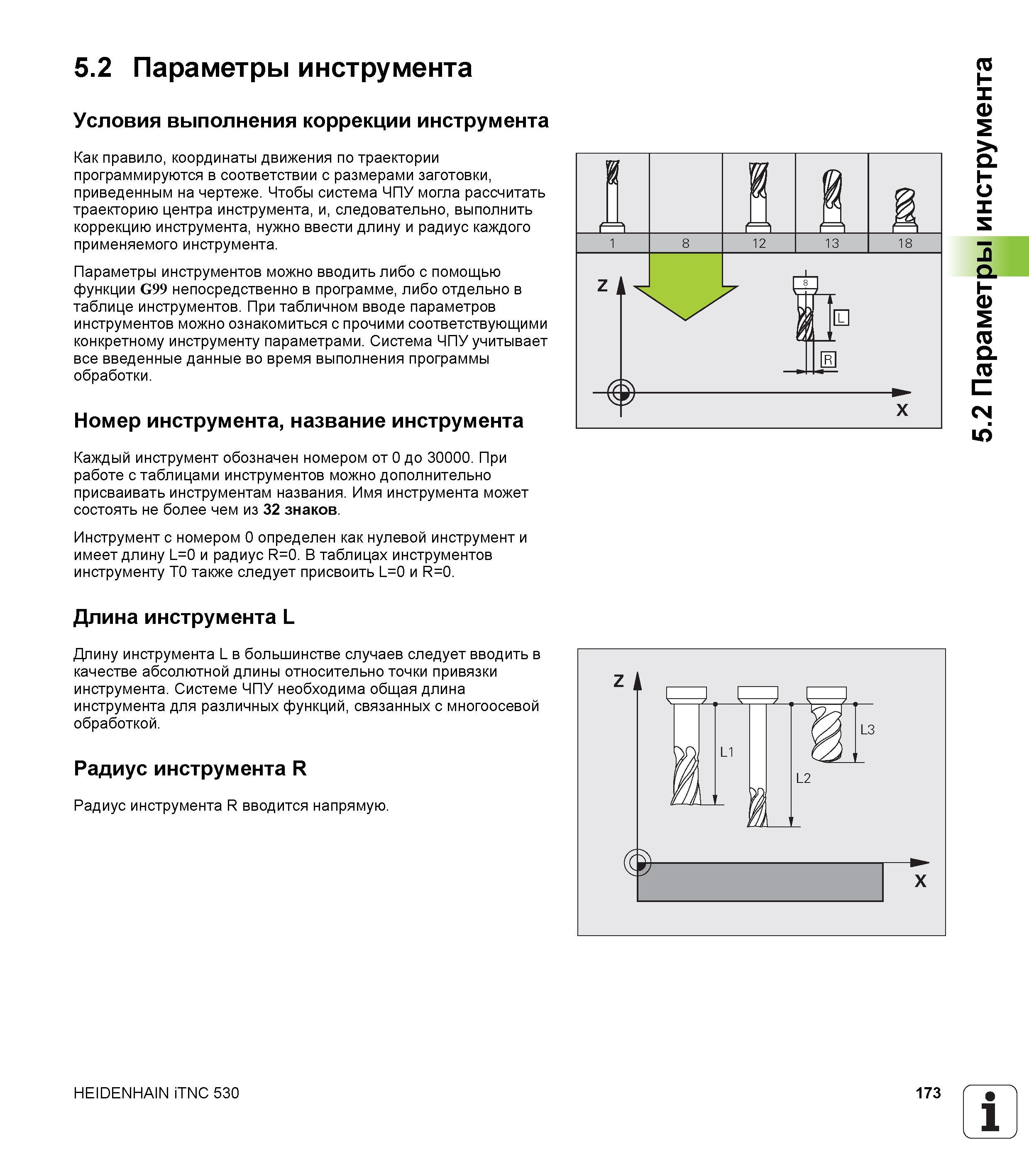

5.2 Параметры инструмента Условия выполнения коррекции инструмента Как правило, координаты движения по траектории программируются в соответствии с размерами заготовки, приведенным на чертеже. Чтобы система ЧПУ могла рассчитать траекторию центра инструмента, и, следовательно, выполнить коррекцию инструмента, нужно ввести длину и радиус каждого применяемого инструмента. Параметры инструментов можно вводить либо с помощью функции G99 непосредственно в программе, либо отдельно в таблице инструментов. При табличном вводе параметров инструментов можно ознакомиться с прочими соответствующими конкретному инструменту параметрами. Система ЧПУ учитывает все введенные данные во время выполнения программы обработки. Номер инструмента, название инструмента Каждый инструмент обозначен номером от 0 до 30000. При работе с таблицами инструментов можно дополнительно присваивать инструментам названия. Имя инструмента может состоять не более чем из 32 знаков. Инструмент с номером 0 определен как нулевой инструмент и имеет длину L=0 и радиус R=0. В таблицах инструментов инструменту T0 также следует присвоить L=0 и R=0. Длина инструмента L Длину инструмента L в большинстве случаев следует вводить в качестве абсолютной длины относительно точки привязки инструмента. Системе ЧПУ необходима общая длина инструмента для различных функций, связанных с многоосевой обработкой. Радиус инструмента R Радиус инструмента R вводится напрямую. HEIDENHAIN iTNC 530 173 1 Ч _ 5.2 Параметры инструмента
