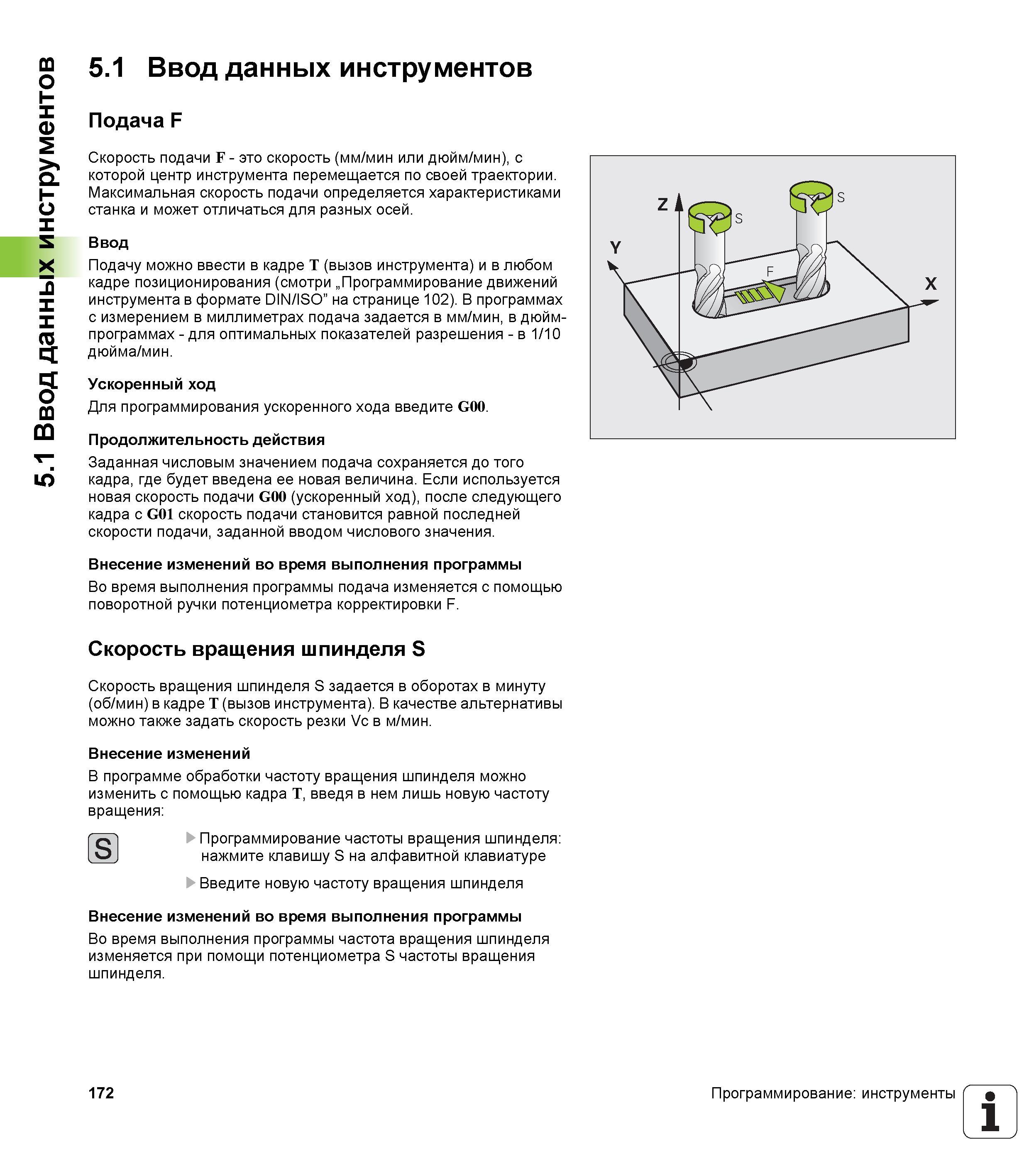

5.1 Ввод данных инструментов 5.1 Ввод данных инструментов Подача F Скорость подачи F - это скорость (мм/мин или дюйм/мин), с которой центр инструмента перемещается по своей траектории. Максимальная скорость подачи определяется характеристиками станка и может отличаться для разных осей. Ввод Подачу можно ввести в кадре T (вызов инструмента) и в любом кадре позиционирования (смотри „Программирование движений инструмента в формате DIN/ISO” на странице 102). В программах с измерением в миллиметрах подача задается в мм/мин, в дюйм-программах - для оптимальных показателей разрешения - в 1/10 дюйма/мин. Ускоренный ход Для программирования ускоренного хода введите G00. Продолжительность действия Заданная числовым значением подача сохраняется до того кадра, где будет введена ее новая величина. Если используется новая скорость подачи G00 (ускоренный ход), после следующего кадра с G01 скорость подачи становится равной последней скорости подачи, заданной вводом числового значения. Внесение изменений во время выполнения программы Во время выполнения программы подача изменяется с помощью поворотной ручки потенциометра корректировки F. Скорость вращения шпинделя S Скорость вращения шпинделя S задается в оборотах в минуту (об/мин) в кадре T (вызов инструмента). В качестве альтернативы можно также задать скорость резки Vc в м/мин. Внесение изменений В программе обработки частоту вращения шпинделя можно изменить с помощью кадра T, введя в нем лишь новую частоту вращения Программирование частоты вращения шпинделя нажмите клавишу S на алфавитной клавиатуре Введите новую частоту вращения шпинделя Внесение изменений во время выполнения программы Во время выполнения программы частота вращения шпинделя изменяется при помощи потенциометра S частоты вращения шпинделя. 172 Программирование инструменты V
