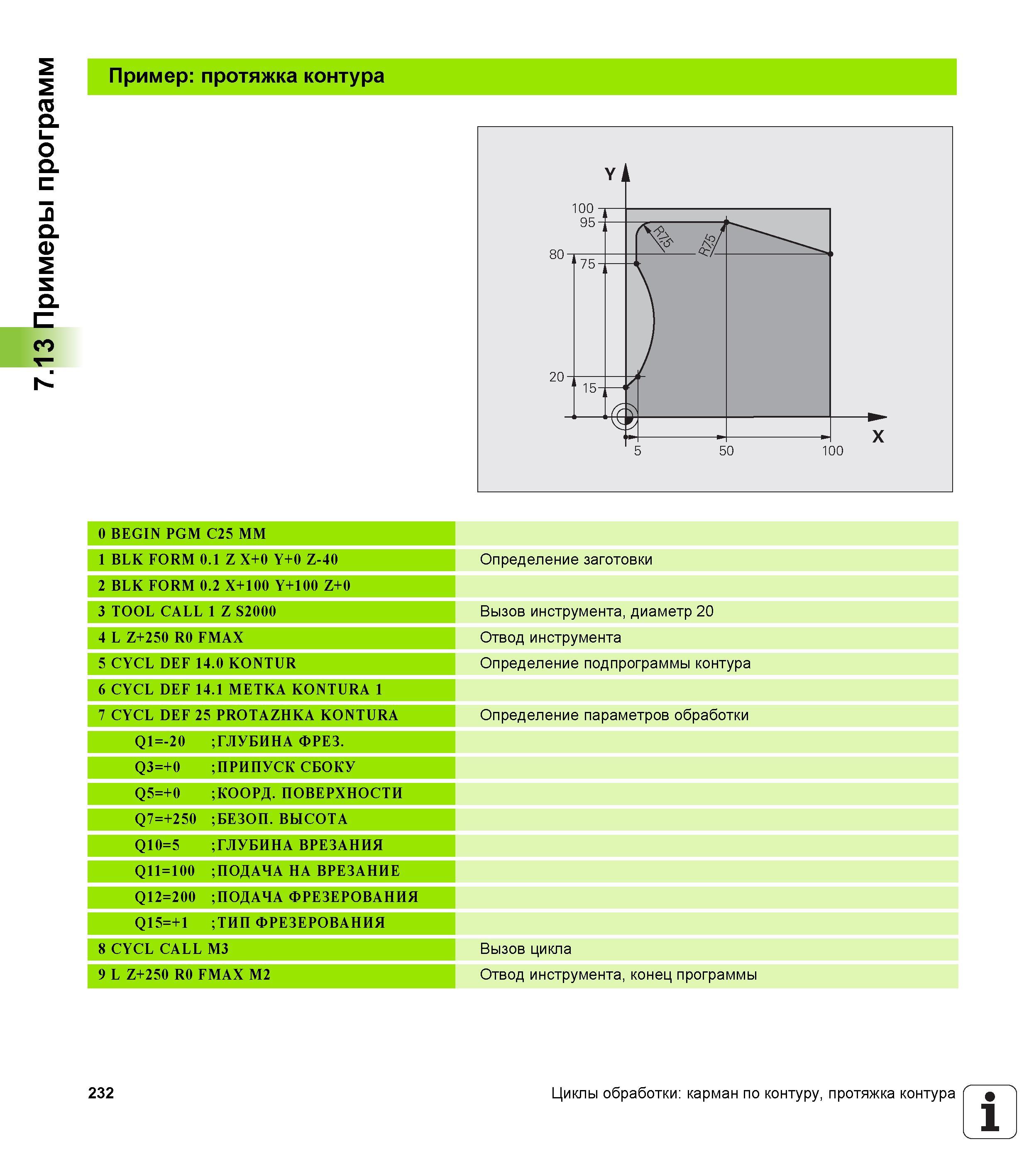

7.13 Примеры программ Пример протяжка контура 0 BEGIN PGM C25 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL CALL 1 Z S2000 4 L Z+250 R0 FMAX 5 CYCL DEF 14.0 KONTUR 6 CYCL DEF 14.1 METKA KONTURA 1 7 CYCL DEF 25 PROTAZHKA KONTURA Q1 =- 2 О ;ГЛУБИНА ФРЕЗ. Q3=+0 ;ПРИПУСК СБОКУ Q5=+0 ;КООРД. ПОВЕРХНОСТИ Q7=+250 ;БЕЗОП. ВЫСОТА Q10=5 ;ГЛУБИНА ВРЕЗАНИЯ Q11=100 ;ПОДАЧА НА ВРЕЗАНИЕ Q12=200 ;ПОДАЧА ФРЕЗЕРОВАНИЯ Q15=+1 ;ТИП ФРЕЗЕРОВАНИЯ 8 CYCL CALL M3 9 L Z+250 R0 FMAX M2 Определение заготовки Вызов инструмента, диаметр 20 Отвод инструмента Определение подпрограммы контура Определение параметров обработки Вызов цикла Отвод инструмента, конец программы 232 Циклы обработки карман по контуру, протяжка контура 1
