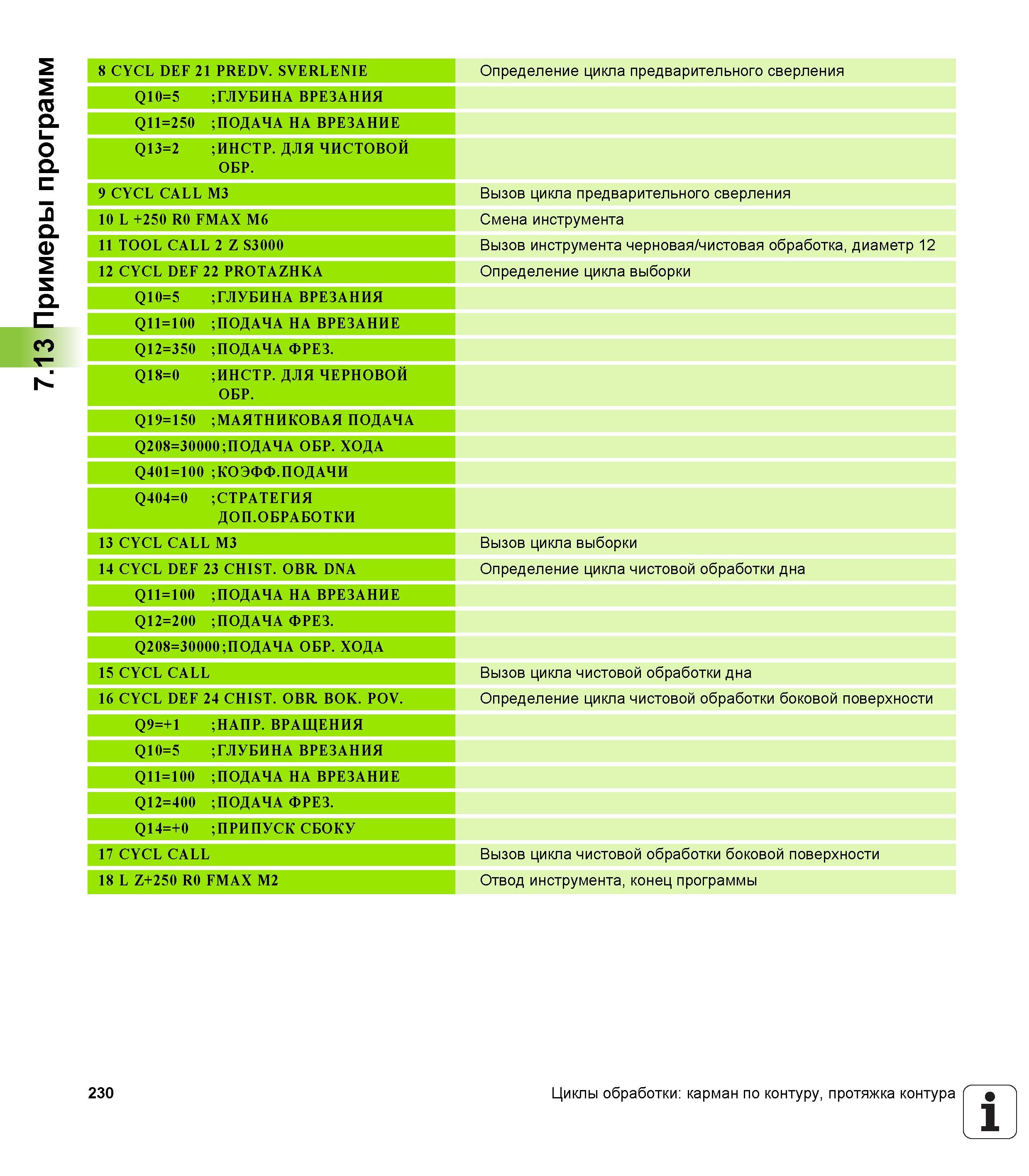

7.13 Примеры программ 8 CYCL DEF 21 PREDV. SVERLENIE Определение цикла предварительного сверления Q 10=5 ГЛУБИНА ВРЕЗАНИЯ Q11=250 ПОДАЧА НА ВРЕЗАНИЕ Q13=2 ИНСТР. ДЛЯ ЧИСТОВОИ ОБР. 9 CYCL CALL M3 Вызов цикла предварительного сверления 10 L +250 R0 FMAX M6 Смена инструмента 11 TOOL CALL 2 Z S3000 Вызов инструмента черновая/чистовая обработка, диаметр 12 12 CYCL DEF 22 PROTAZHKA Определение цикла выборки Q10=5 ГЛУБИНА ВРЕЗАНИЯ Q11=100 ПОДАЧА НА ВРЕЗАНИЕ Q12=350 ПОДАЧА ФРЕЗ. Q18=0 ИНСТР. ДЛЯ ЧЕРНОВОЙ ОБР. Q19=150 МАЯТНИКОВАЯ ПОДАЧА Q208=30000;ПОДАЧА ОБР. ХОДА Q401=100 ;КОЭФФ.ПОДАЧИ Q404=0 СТРАТЕГИЯ ДОП. ОБРАБОТКИ 13 CYCL CALL M3 Вызов цикла выборки 14 CYCL DEF 23 CHIST. OBR DNA Определение цикла чистовой обработки дна Q11=100 ПОДАЧА НА ВРЕЗАНИЕ Q12=200 ПОДАЧА ФРЕЗ. Q208=30000;ПОДАЧА ОБР. ХОДА 15 CYCL CALL Вызов цикла чистовой обработки дна 16 CYCL DEF 24 CHIST. OBR BOK. POV. Определение цикла чистовой обработки боковой поверхности Q9=+1 НАПР. ВРАЩЕНИЯ Q10=5 ГЛУБИНА ВРЕЗАНИЯ Q11=100 ПОДАЧА НА ВРЕЗАНИЕ Q12=400 ПОДАЧА ФРЕЗ. Q14=+0 ПРИПУСК СБОКУ 17 CYCL CALL Вызов цикла чистовой обработки боковой поверхности 18 L Z+250 R0 FMAX M2 Отвод инструмента, конец программы 230 Циклы обработки карман по контуру, протяжка контура 1
