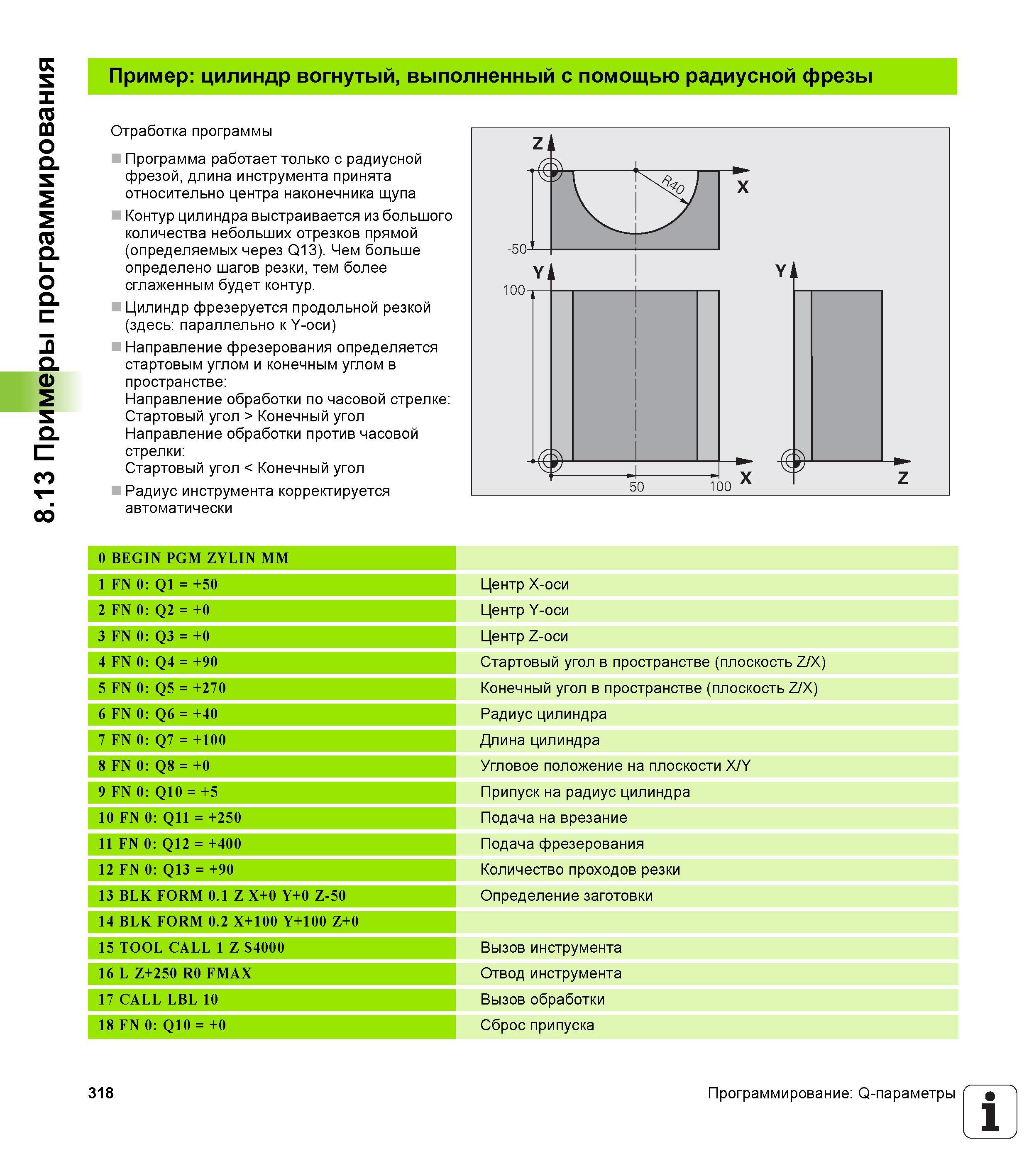

8.13 Примеры программирования Пример цилиндр вогнутый, выполненный с помощью радиусной фрезы Отработка программы Программа работает только с радиусной фрезой, длина инструмента принята относительно центра наконечника щупа Контур цилиндра выстраивается из большого количества небольших отрезков прямой (определяемых через Q13). Чем больше определено шагов резки, тем более сглаженным будет контур. Цилиндр фрезеруется продольной резкой (здесь параллельно к Y-оси) Направление фрезерования определяется стартовым углом и конечным углом в пространстве Направление обработки по часовой стрелке Стартовый угол > Конечный угол Направление обработки против часовой стрелки Стартовый угол < Конечный угол Радиус инструмента корректируется автоматически 0 BEGIN PGM ZYLIN MM 1 FN 0 Q1 = +50 Центр X-оси 2 FN 0 Q2 = +0 Центр Y-оси 3 FN 0 Q3 = +0 Центр Z-оси 4 FN 0 Q4 = +90 Стартовый угол в пространстве (плоскость Z/X) 5 FN 0 Q5 = +270 Конечный угол в пространстве (плоскость Z/X) 6 FN 0 Q6 = +40 Радиус цилиндра 7 FN 0 Q7 = +100 Длина цилиндра 8 FN 0 Q8 = +0 Угловое положение на плоскости X/Y 9 FN 0 Q10 = +5 Припуск на радиус цилиндра 10 FN 0 Q11 = +250 Подача на врезание 11 FN 0 Q12 = +400 Подача фрезерования 12 FN 0 Q13 = +90 Количество проходов резки 13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Определение заготовки 14 BLK FORM 0.2 X+100 Y+100 Z+0 15 TOOL CALL 1 Z S4000 Вызов инструмента 16 L Z+250 R0 FMAX Отвод инструмента 17 CALL LBL 10 Вызов обработки 18 FN 0 Q10 = +0 Сброс припуска 318 Программирование Q-параметры 1
