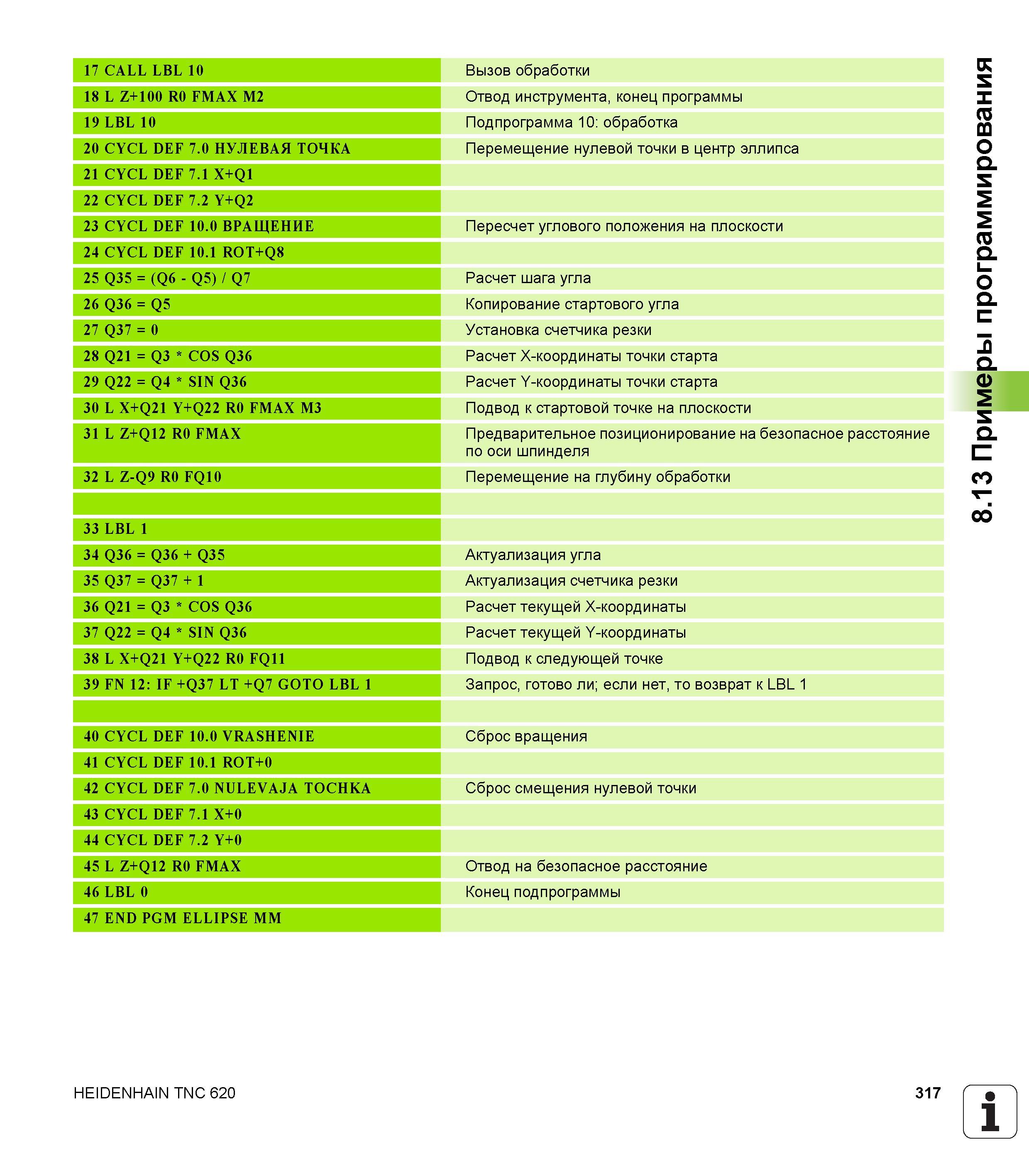

317 Руководство HEIDENHAIN 2012 TNC 620 Программирование открытым текстом Стр.317

Руководство HEIDENHAIN TNC 620 Открытым текстом 2012 Стр. 317 0317 Lab2u

17 CALL LBL 10 Вызов обработки Отвод инструмента, конец программы Подпрограмма 10 обработка Перемещение нулевой точки в центр эллипса Пересчет углового положения на плоскости 18 L Z+100 R0 FMAX M2 19 LBL 10 20 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА 21 CYCL DEF 7.1 X+Q1 22 CYCL DEF 7.2 Y+Q2 23 CYCL DEF 10.0 ВРАЩЕНИЕ 24 CYCL DEF 10.1 ROT+Q8 25 Q35 = (Q6 - Q5) / Q7 Расчет шага угла Копирование стартового угла Установка счетчика резки Расчет X-координаты точки старта Расчет Y-координаты точки старта Подвод к стартовой точке на плоскости Предварительное позиционирование на безопасное расстояние по оси шпинделя Перемещение на глубину обработки Актуализация угла Актуализация счетчика резки Расчет текущей X-координаты Расчет текущей Y-координаты Подвод к следующей точке Запрос, готово ли; если нет, то возврат к LBL 1 26 Q36 = Q5 27 Q37 = 0 28 Q21 = Q3 COS Q36 29 Q22 = Q4 SIN Q36 30 L X+Q21 Y+Q22 R0 FMAX M3 31 L Z+Q12 R0 FMAX 32 L Z-Q9 R0 FQ10 33 LBL 1 34 Q36 = Q36 + Q35 35 Q37 = Q37 + 1 36 Q21 = Q3 COS Q36 37 Q22 = Q4 SIN Q36 38 L X+Q21 Y+Q22 R0 FQ11 39 FN 12 IF +Q37 LT +Q7 GOTO LBL 1 40 CYCL DEF 10.0 VRASHENIE Сброс вращения 41 CYCL DEF 10.1 ROT+0 42 CYCL DEF 7.0 NULEVAJA TOCHKA Сброс смещения нулевой точки Отвод на безопасное расстояние Конец подпрограммы 43 CYCL DEF 7.1 X+0 44 CYCL DEF 7.2 Y+0 45 L Z+Q12 R0 FMAX 46 LBL 0 47 END PGM ELLIPSE MM HEIDENHAIN TNC 620 317 1 4 8.13 Примеры программирования
