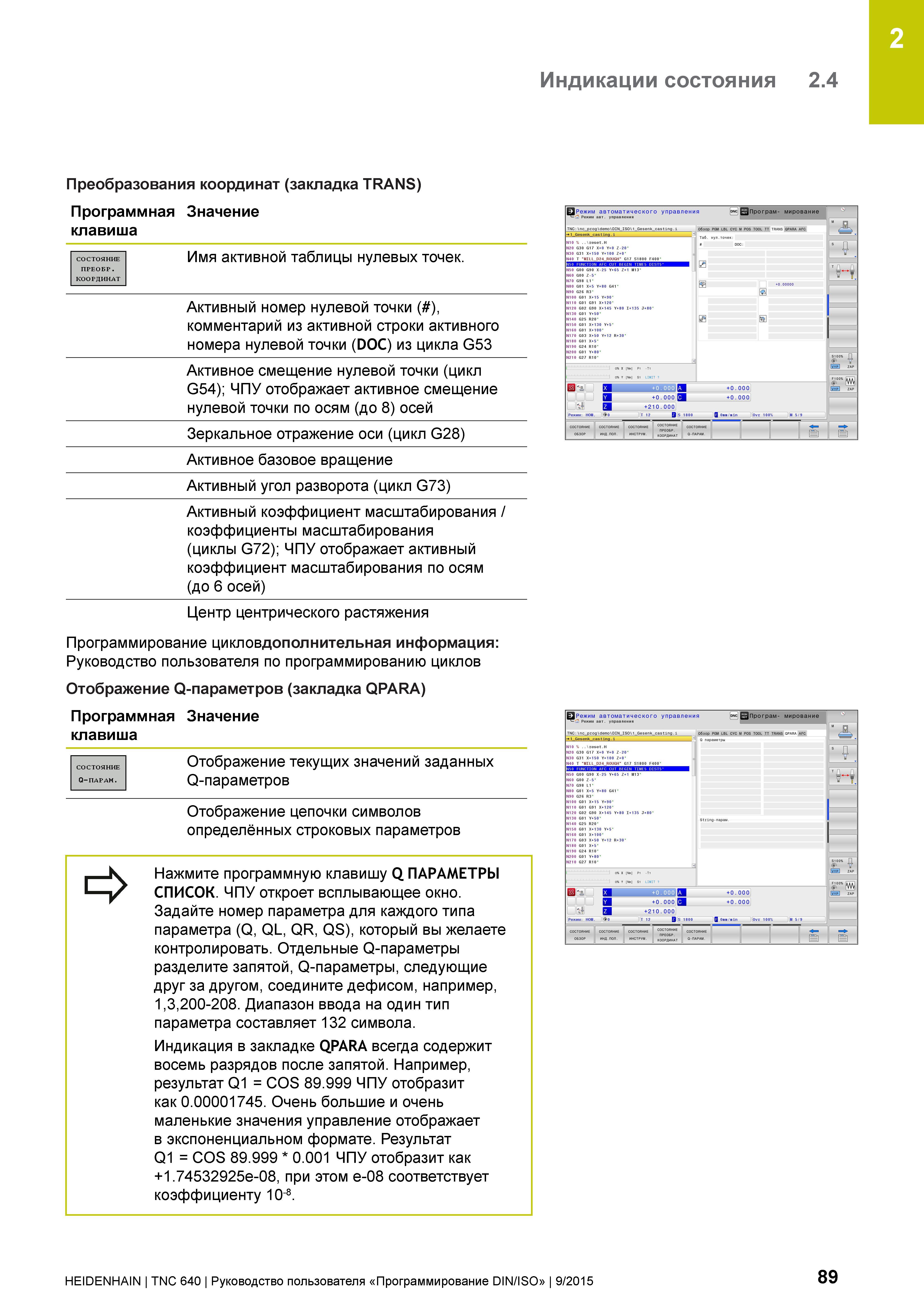

89 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.89

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 89 0089 Lab2u

2 Индикации состояния 2.4 Преобразования координат (закладка TRANS) Программная Значение клавиша СОСТОЯНИЕ Имя активной таблицы нулевых точек. КООРДИНАТ Активный номер нулевой точки ( ), комментарий из активной строки активного номера нулевой точки (DOC) из цикла G53 Активное смещение нулевой точки (цикл G54); ЧПУ отображает активное смещение нулевой точки по осям (до 8) осей Зеркальное отражение оси (цикл G28) Активное базовое вращение Активный угол разворота (цикл G73) Активный коэффициент масштабирования / коэффициенты масштабирования (циклы G72); ЧПУ отображает активный коэффициент масштабирования по осям (до 6 осей) Центр центрического растяжения Программирование цикловдополнительная информация: Руководство пользователя по программированию циклов Отображение Q-параметров (закладка QPARA) Программная Значение клавиша Отображение текущих значений заданных Q-параметров Отображение цепочки символов определённых строковых параметров СОСТОЯНИЕ Q-парам. Нажмите программную клавишу Q ПАРАМЕТРЫ СПИСОК. ЧПУ откроет всплывающее окно. Задайте номер параметра для каждого типа параметра (Q, QL, QR, QS), который вы желаете контролировать. Отдельные Q-параметры разделите запятой, Q-параметры, следующие друг за другом, соедините дефисом, например, 1,3,200-208. Диапазон ввода на один тип параметра составляет 132 символа. Индикация в закладке QPARA всегда содержит восемь разрядов после запятой. Например, результат Q1 = COS 89.999 ЧПУ отобразит как 0.00001745. Очень большие и очень маленькие значения управление отображает в экспоненциальном формате. Результат Q1 = COS 89.999 0.001 ЧПУ отобразит как +1.74532925e-08, при этом e-08 соответствует коэффициенту 10-8. Режим автоматического управления У Про г рам- мирование 5 TNC:\nc_prog\demo\DIN_ISO\1_Gesenk_casting.i Обзор P,GM; LBL, суса M 0 LXQ0L ТТ TRANS fQPARAuAfCi DOC: N20 G30 G17 Х+0 Y+0 Z-20 N40 T "MILL D24 ROUGH" G17 S1800 F400 пд N50 GOO G90 X-25 Y+65 Z+1 M13 N120 G02 G90 X+145 Y+80 1+135 J+80 N170 G03 X+50 Y+12 R+30 N210 G27 R10 La Ш т ’И. Jbj" fp в „21 sr ш ED' I . . Ba +0.000 О +0.000 a +0.000 Il'dH 9 +2Ю.000 Режим: НОМ. 0 T 12 Q s 1800 Q Omm/min IjOvr 100% M 5/9 СОСТОЯНИЕ СОСТОЯНИЕ СОСТОЯНИЕ СОСТОЯНИЕ СОСТОЯНИЕ <3= ОБЗОР ИНД. ЛОЛ. ИНСТРУМ. Коорда'ДТ 0- ПАРАМ. Щ Ш HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 89
