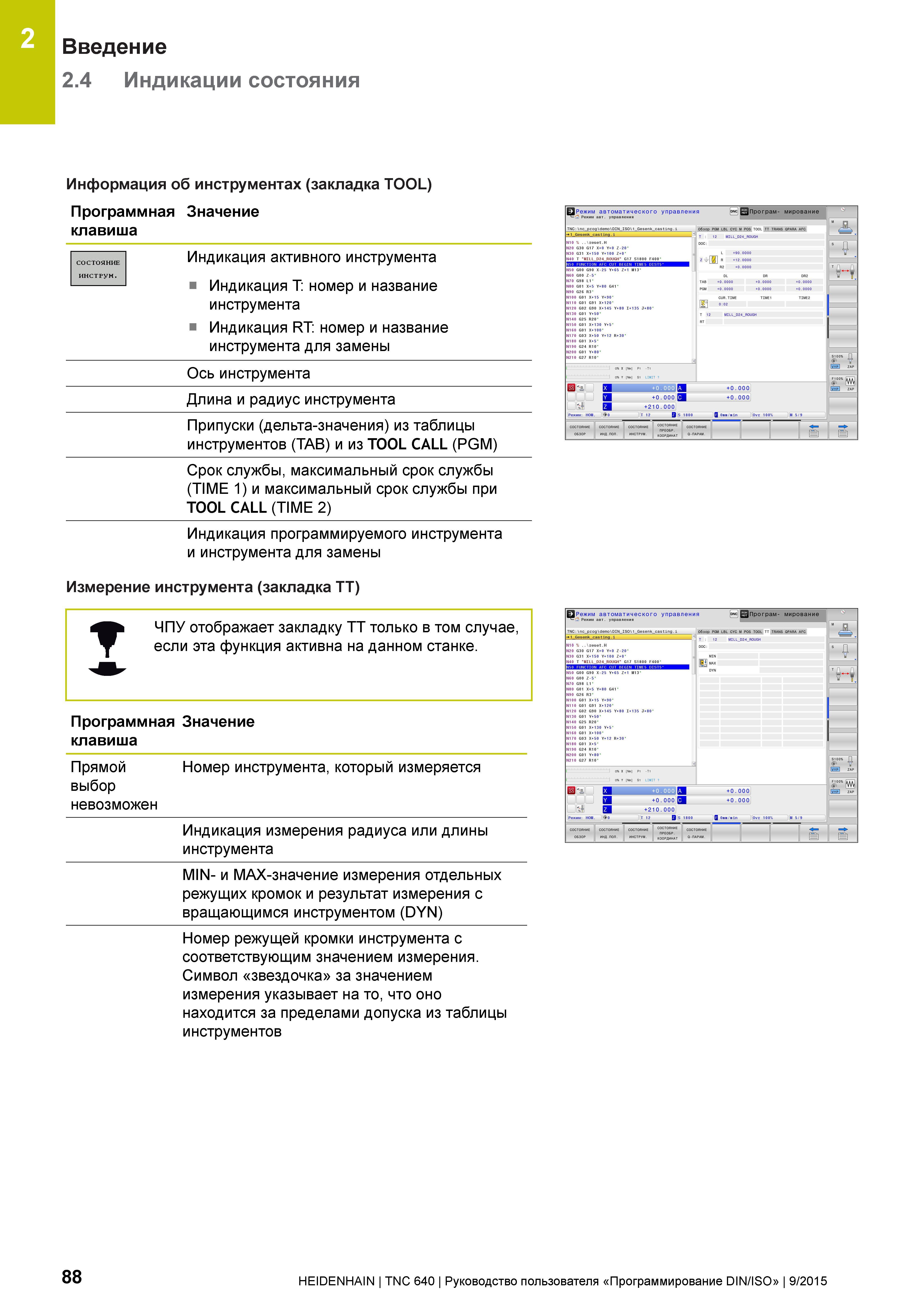

2 Введение 2.4 Индикации состояния Информация об инструментах (закладка TOOL) Программная Значение клавиша состояние Индикация активного инструмента инструн. - Индикация T: номер и название инструмента Индикация RT: номер и название инструмента для замены Ось инструмента Длина и радиус инструмента Припуски (дельта-значения) из таблицы инструментов (TAB) и из TOOL CALL (PGM) Срок службы, максимальный срок службы (TIME 1) и максимальный срок службы при TOOL CALL (TIME 2) Индикация программируемого инструмента и инструмента для замены Измерение инструмента (закладка TT) Режим автоматического управления У Про г рам- мирование - V TNC:\nc_prog\demo\DIN_IS0\1_Gesenk_casting.i Обзор -RGM. ,LB.L, CyCa,M gOgj TOOL Щ TRANS QPARA AFC T : 12 MILL_D24_ROUGH Z ' ' 2 R +12 .0000 DL DR DR2 PGM +0,0000 +0.0000 +0.0000 CUR.TIME TIME1 TIME2 T 12 MIL L_D24_ROUGH " JL ' 1" .1 N20 G30 G17 Х+0 Y+0 Z-20 N40 T "MILL D24 ROUGH" G17 S1800 F400 N50 GOO G90 X-25 Y+65 Z+1 M13 N120 G02 G90 X+145 Y+80 1+135 J+80 N170 G03 X+50 Y+12 R+30 N210 G27 R10 THJ Ш i. „21 jr s ИI Я ш +0.000 M 9 +210.000 Режим: НОМ. 0 T 12 Q s 1800 Q Omm/min IjOvr 100% M 5/9 СОСТОЯНИЕ СОСТОЯНИЕ СОСТОЯНИЕ СОСТОЯНИЕ СОСТОЯНИЕ <3= ОБЗОР ИНД. ЛОЛ. ИНСТРУМ. к"ордашТ 0- ПАРАМ. Щ Ш ЧПУ отображает закладку ТТ только в том случае, если эта функция активна на данном станке. Программная Значение клавиша Прямой Номер инструмента, который измеряется выбор невозможен Индикация измерения радиуса или длины инструмента MIN- и MAX-значение измерения отдельных режущих кромок и результат измерения с вращающимся инструментом (DYN) Номер режущей кромки инструмента с соответствующим значением измерения. Символ звездочка за значением измерения указывает на то, что оно находится за пределами допуска из таблицы инструментов 88 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
