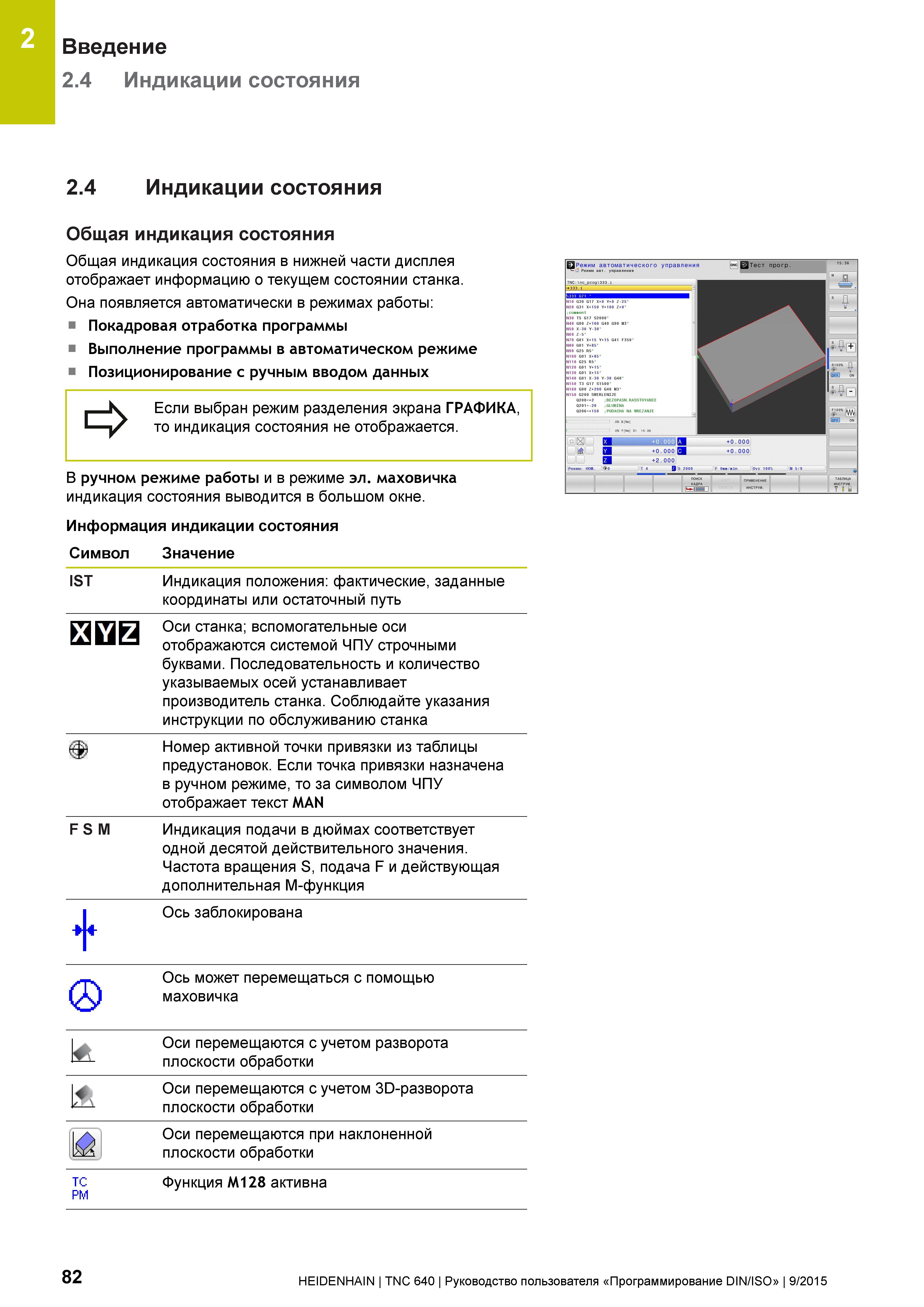

2 Введение 2.4 Индикации состояния 2.4 Индикации состояния Общая индикация состояния Общая индикация состояния в нижней части дисплея отображает информацию о текущем состоянии станка. Она появляется автоматически в режимах работы: Покадровая отработка программы Выполнение программы в автоматическом режиме Позиционирование с ручным вводом данных Если выбран режим разделения экрана ГРАФИКА, то индикация состояния не отображается. В ручном режиме работы и в режиме эл. маховичка индикация состояния выводится в большом окне. Информация индикации состояния Символ Значение IST Индикация положения: фактические, заданные координаты или остаточный путь в Оси станка; вспомогательные оси отображаются системой ЧПУ строчными буквами. Последовательность и количество указываемых осей устанавливает производитель станка. Соблюдайте указания инструкции по обслуживанию станка ф Номер активной точки привязки из таблицы предустановок. Если точка привязки назначена в ручном режиме, то за символом ЧПУ отображает текст MAN F S M Индикация подачи в дюймах соответствует одной десятой действительного значения. Частота вращения S, подача F и действующая дополнительная М-функция “заб “ Ось может перемещаться с помощью маховичка к Оси перемещаются с учетом разворота плоскости обработки & Оси перемещаются с учетом ЭЭ-разворота плоскости обработки а Оси перемещаются при наклоненной плоскости обработки тс РМ Функция M128 активна ИРежим автоматического управлени Режим авт. управления Я ННТест прогр. 15:36 дЗ - 333.1 ф N10 G30 G17 Х+0 Y+0 Z-25 N20 G31 Х+150 Y+100 Z+0 N30 Т5 G17 S2000 N40 G00 Z+100 G40 G90 М3 N70 G01 Х+15 Y+15 G41 F350 N80 G01 Y+85 N90 G25 R5 N100 G01 Х+85 N140 G01 Х-30 Y-30 G40 N150 ТЗ G17 S1500 N160 G00 Z+200 G40 М3 N150 G200 SWERLENIJE Q200=+2 ;BEZOPASN.RASSTOYANIЕ 0201 = - 20 ;GLUBINA 0206=+150 ;PODACHA NA WREZANJE 4-1 44 щ та% lOFF-l ON 5 пи < "Щ\ i , IО Kill I О Ш ' +0.000 ffill I Я +о.ооо Я +о.ооо Ш +2.000 Режим: НОМ. 0 Т 4 0S 2000 F Omm/min Ovr 100% М 5/9 J jy i: ИНСТРУМ. т о а 82 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
