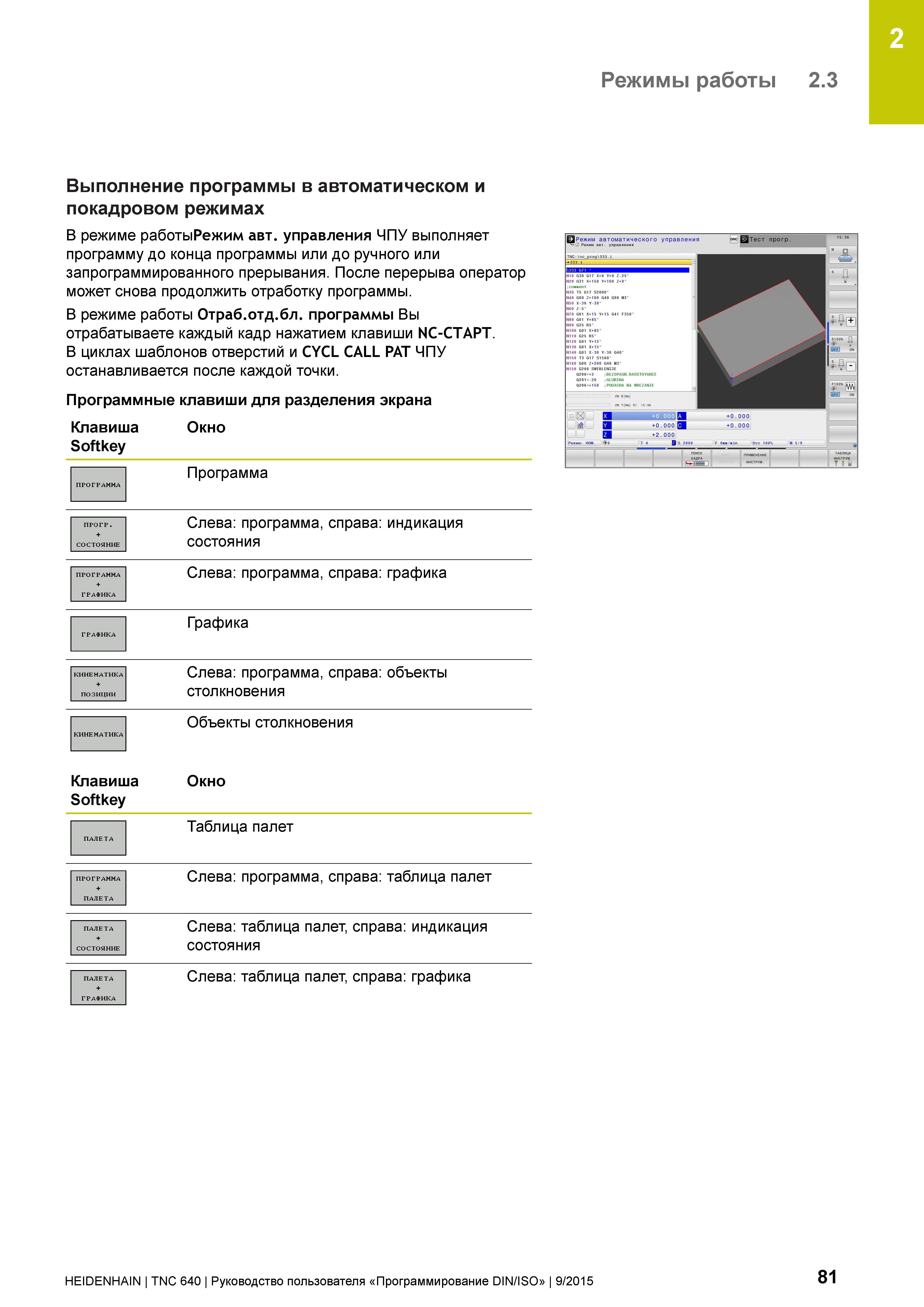

2 Режимы работы 2.3 Выполнение программы в автоматическом и покадровом режимах В режиме работыРежим авт. управления ЧПУ выполняет программу до конца программы или до ручного или запрограммированного прерывания. После перерыва оператор может снова продолжить отработку программы. В режиме работы Отраб.отд.бл. программы Вы отрабатываете каждый кадр нажатием клавиши NC-СТАРТ. В циклах шаблонов отверстий и CYCL CALL PAT ЧПУ останавливается после каждой точки. Программные клавиши для разделения экрана Клавиша Окно Softkey ПРОГРАММА Программа ПРОГР. + СОСТОЯНИЕ Слева: программа, справа: индикация состояния ПРОГРАММА + ГРАФИКА Слева: программа, справа: графика ГРАФИКА Графика КИНЕМАТИКА + ПОЗИЦИИ Слева: программа, справа: объекты столкновения КИНЕМАТИКА Клавиш Softkey Объекты столкновения \а Окно ПАЛЕТА Таблица палет ПРОГРАММА + ПАЛЕТА Слева: программа, справа: таблица палет ПАЛЕТА + СОСТОЯНИЕ Слева: таблица палет, справа: индикация состояния ПАЛЕТА + ГРАФИКА Слева: таблица палет, справа: графика HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 81
