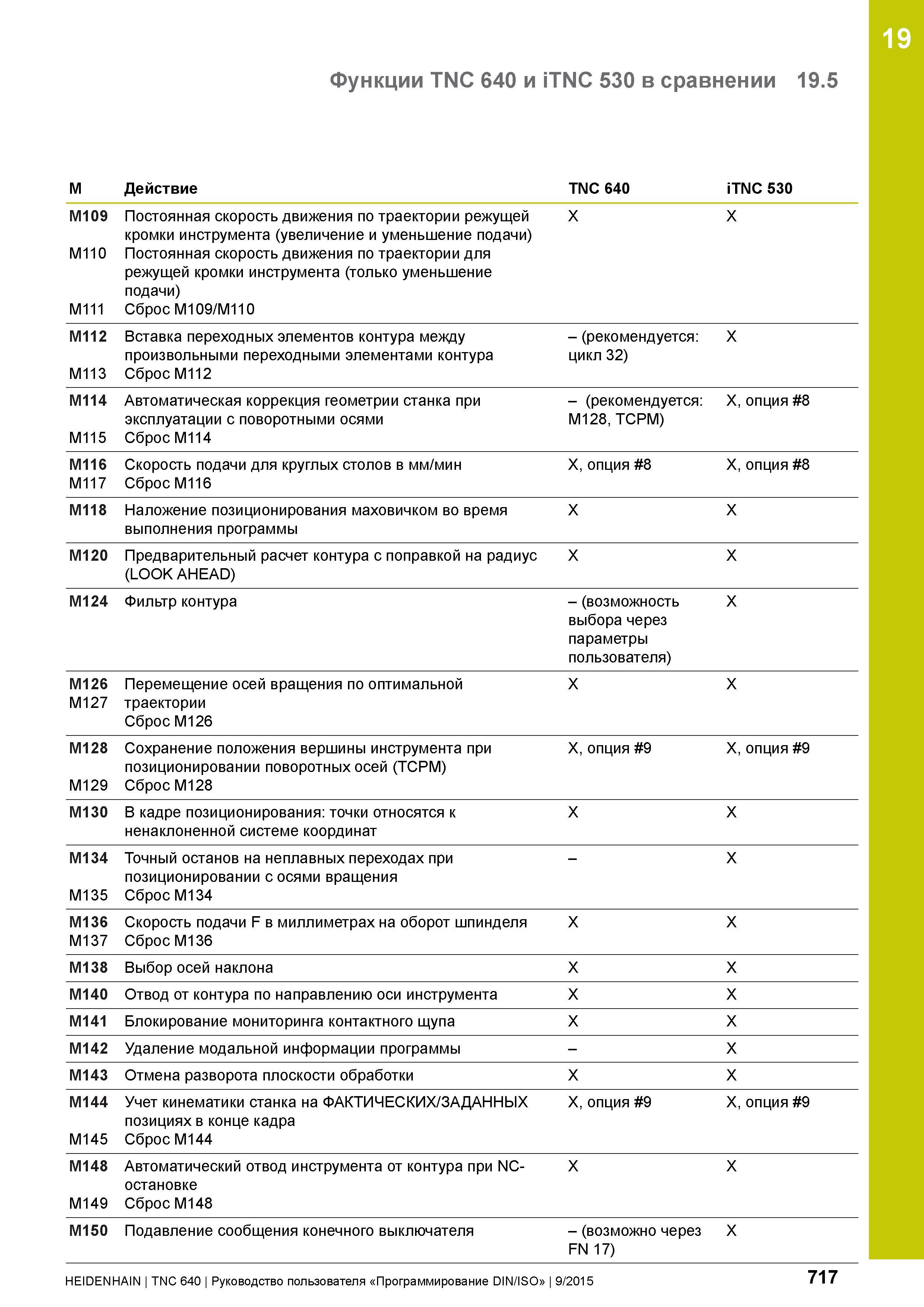

19 Функции TNC 640 и iTNC 530 в сравнении 19.5 M Действие TNC 640 iTNC 530 M109 M110 M111 Постоянная скорость движения по траектории режущей кромки инструмента (увеличение и уменьшение подачи) Постоянная скорость движения по траектории для режущей кромки инструмента (только уменьшение подачи) Сброс M109/M110 X X M112 M113 Вставка переходных элементов контура между произвольными переходными элементами контура СбросM112 - (рекомендуется: цикл 32) X M114 M115 Автоматическая коррекция геометрии станка при эксплуатации с поворотными осями Сброс M114 - (рекомендуется: M128, TCPM) X, опция 8 M116 M117 Скорость подачи для круглых столов в мм/мин Сброс M116 X, опция 8 X, опция 8 M118 Наложение позиционирования маховичком во время выполнения программы X X M120 Предварительный расчет контура с поправкой на радиус (LOOK AHEAD) X X M124 Фильтр контура - (возможность выбора через параметры пользователя) X M126 M127 Перемещение осей вращения по оптимальной траектории Сброс M126 X X M128 M129 Сохранение положения вершины инструмента при позиционировании поворотных осей (TCPM) Сброс M128 X, опция 9 X, опция 9 M130 В кадре позиционирования: точки относятся к ненаклоненной системе координат X X M134 M135 Точный останов на неплавных переходах при позиционировании с осями вращения Сброс M134 X M136 M137 Скорость подачи F в миллиметрах на оборот шпинделя Сброс M136 X X M138 Выбор осей наклона X X M140 Отвод от контура по направлению оси инструмента X X M141 Блокирование мониторинга контактного щупа X X M142 Удаление модальной информации программы - X M143 Отмена разворота плоскости обработки X X M144 M145 Учет кинематики станка на ФАКТИЧЕСКИХ/ЗАДАННЫХ позициях в конце кадра Сброс M144 X, опция 9 X, опция 9 M148 M149 Автоматический отвод инструмента от контура при NC- остановке Сброс M148 X X M150 Подавление сообщения конечного выключателя - (возможно через FN 17) X HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 717
