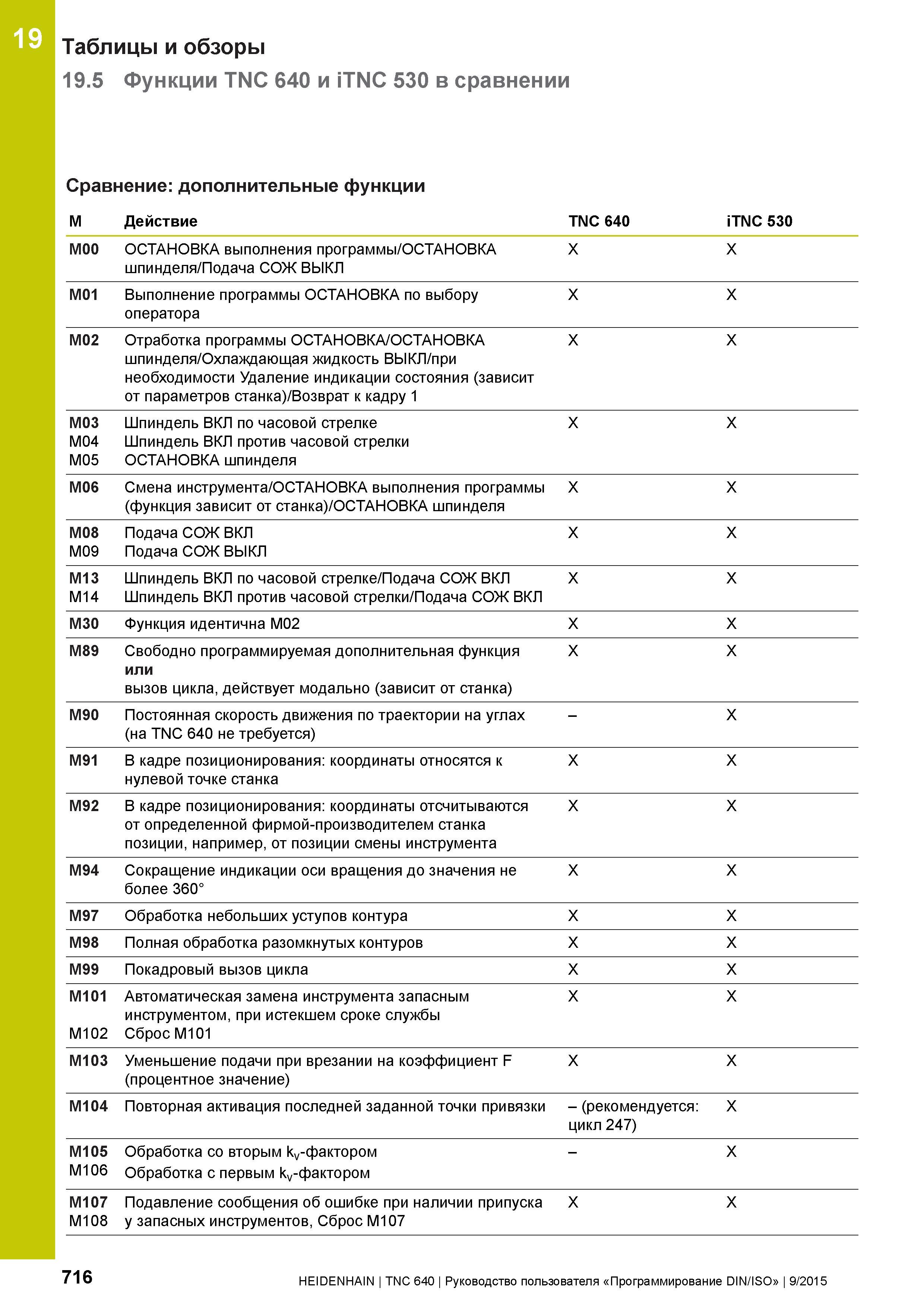

19 Таблицы и обзоры 19.5 Функции TNC 640 и iTNC 530 в сравнении Сравнение: дополнительные функции M Действие TNC 640 iTNC 530 M00 ОСТАНОВКА выполнения программы/ОСТАНОВКА шпинделя/Подача СОЖ ВЫКЛ X X M01 Выполнение программы ОСТАНОВКА по выбору оператора X X M02 Отработка программы ОСТАНОВКА/ОСТАНОВКА шпинделя/Охлаждающая жидкость ВЫКЛ/при необходимости Удаление индикации состояния (зависит от параметров станка)/Возврат к кадру 1 X X M03 M04 M05 Шпиндель ВКЛ по часовой стрелке Шпиндель ВКЛ против часовой стрелки ОСТАНОВКА шпинделя X X M06 Смена инструмента/ОСТАНОВКА выполнения программы (функция зависит от станка)/ОСТАНОВКА шпинделя X X M08 M09 Подача СОЖ ВКЛ Подача СОЖ ВЫКЛ X X M13 M14 Шпиндель ВКЛ по часовой стрелке/Подача СОЖ ВКЛ Шпиндель ВКЛ против часовой стрелки/Подача СОЖ ВКЛ X X M30 Функция идентична M02 X X M89 Свободно программируемая дополнительная функция или вызов цикла, действует модально (зависит от станка) X X M90 Постоянная скорость движения по траектории на углах (на TNC 640 не требуется) - X M91 В кадре позиционирования: координаты относятся к нулевой точке станка X X M92 В кадре позиционирования: координаты отсчитываются от определенной фирмой-производителем станка позиции, например, от позиции смены инструмента X X M94 Сокращение индикации оси вращения до значения не более 360° X X M97 Обработка небольших уступов контура X X M98 Полная обработка разомкнутых контуров X X M99 Покадровый вызов цикла X X M101 M102 Автоматическая замена инструмента запасным инструментом, при истекшем сроке службы Сброс M101 X X M103 Уменьшение подачи при врезании на коэффициент F (процентное значение) X X M104 Повторная активация последней заданной точки привязки - (рекомендуется: цикл 247) X M105 M106 Обработка со вторым -фактором Обработка с первым -фактором - X M107 M108 Подавление сообщения об ошибке при наличии припуска у запасных инструментов, Сброс M107 X X 716 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
