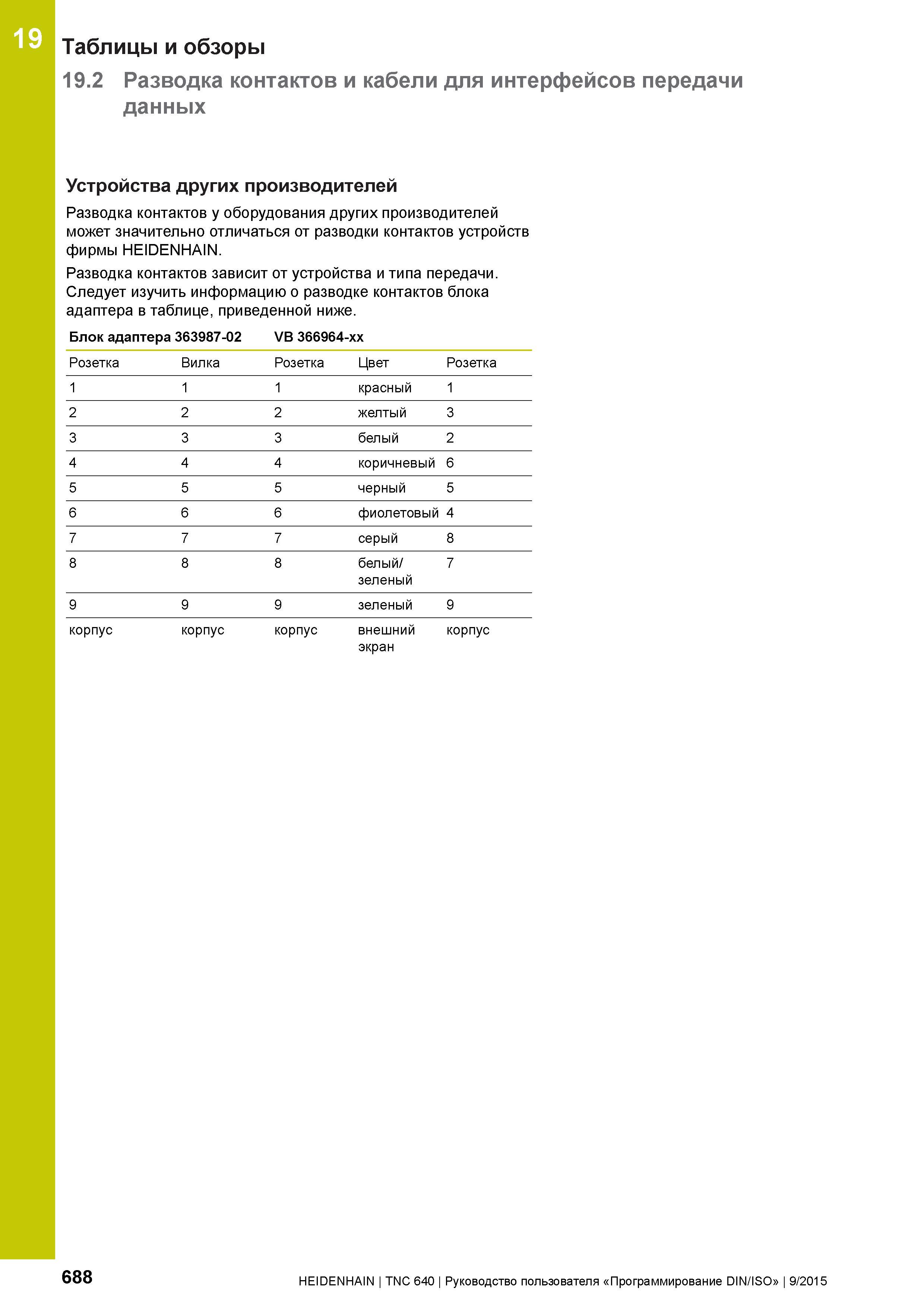

19 Таблицы и обзоры 19.2 Разводка контактов и кабели для интерфейсов передачи данных Устройства других производителей Разводка контактов у оборудования других производителей может значительно отличаться от разводки контактов устройств фирмы HEIDENHAIN. Разводка контактов зависит от устройства и типа передачи. Следует изучить информацию о разводке контактов блока адаптера в таблице, приведенной ниже. Блок адаптера 363987-02 VB 366964-xx Розетка Вилка Розетка Цвет Розетка 1 1 1 красный 1 2 2 2 желтый 3 3 3 3 белый 2 4 4 4 коричневый 6 5 5 5 черный 5 6 6 6 фиолетовый 4 7 7 7 серый 8 8 8 8 белый/ зеленый 7 9 9 9 зеленый 9 корпус корпус корпус внешний корпус экран 688 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
