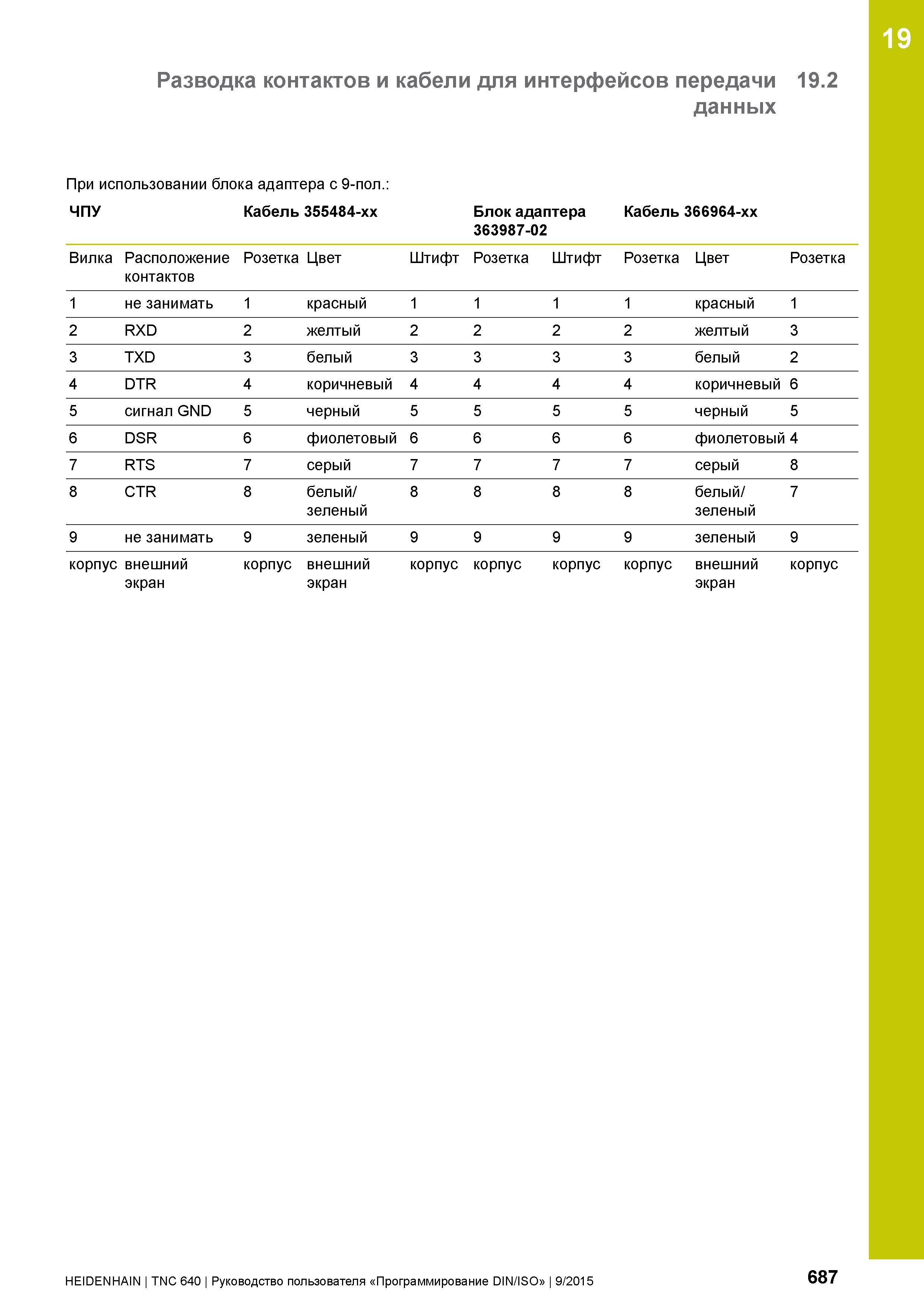

19 Разводка контактов и кабели для интерфейсов передачи 19.2 данных При использовании блока адаптера с 9-пол.: ЧПУ Кабель 355484-xx Блок адаптера 363987-02 Кабель 366964-xx Вилка Расположение контактов Розетка Цвет Штифт Розетка Штифт Розетка Цвет Розетка 1 не занимать 1 красный 1 1 1 1 красный 1 2 RXD 2 желтый 2 2 2 2 желтый 3 3 TXD 3 белый 3 3 3 3 белый 2 4 DTR 4 коричневый 4 4 4 4 коричневый 6 5 сигнал GND 5 черный 5 5 5 5 черный 5 6 DSR 6 фиолетовый 6 6 6 6 фиолетовый 4 7 RTS 7 серый 7 7 7 7 серый 8 8 CTR 8 белый/ зеленый 8 8 8 8 белый/ зеленый 7 9 не занимать 9 зеленый 9 9 9 9 зеленый 9 корпус внешний экран корпус внешний экран корпус корпус корпус корпус внешний экран корпус HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 687
