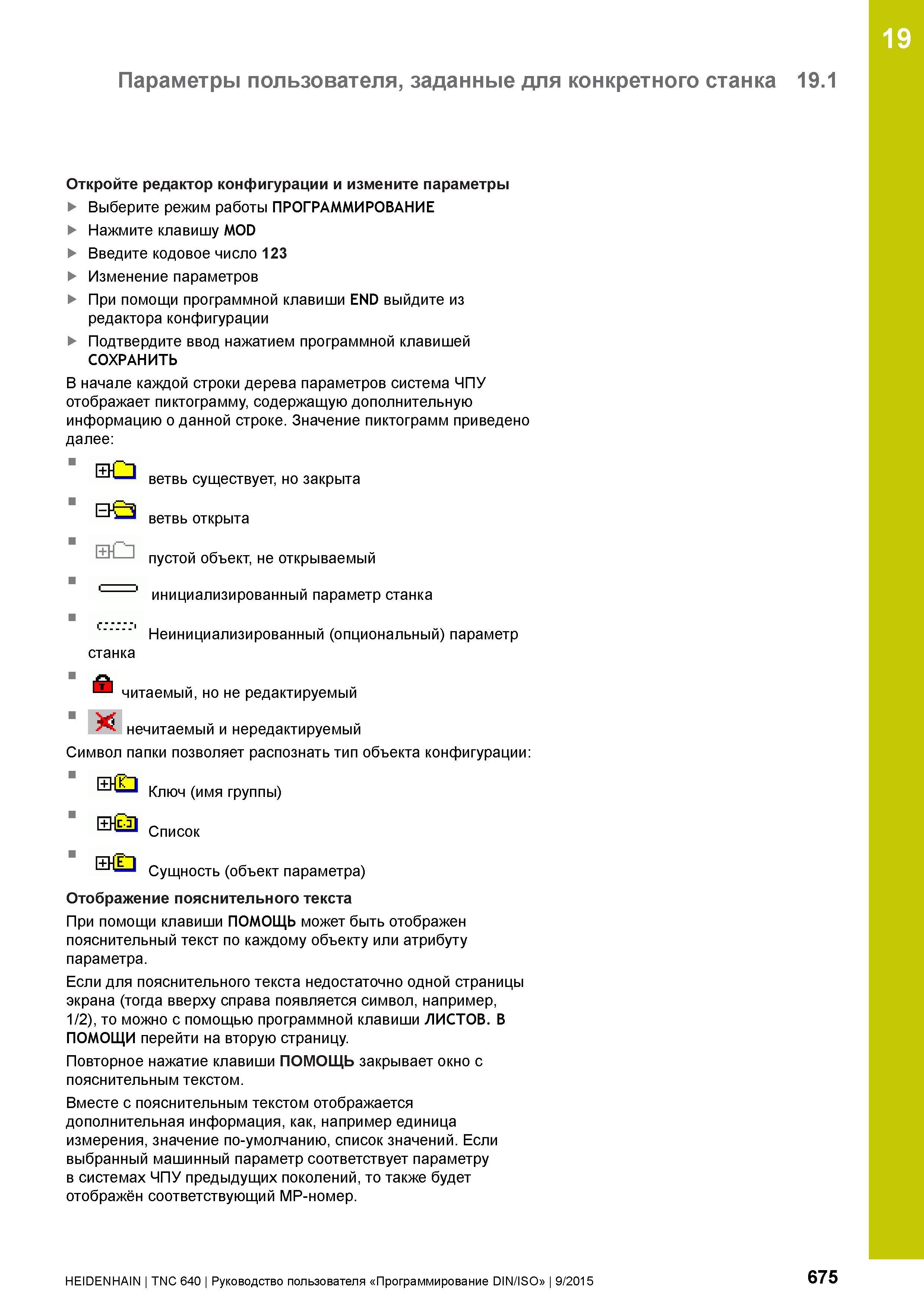

19 Параметры пользователя, заданные для конкретного станка 19.1 Откройте редактор конфигурации и измените параметры Выберите режим работы ПРОГРАММИРОВАНИЕ Нажмите клавишу MOD Введите кодовое число 123 Изменение параметров При помощи программной клавиши END выйдите из редактора конфигурации Подтвердите ввод нажатием программной клавишей СОХРАНИТЬ В начале каждой строки дерева параметров система ЧПУ отображает пиктограмму, содержащую дополнительную информацию о данной строке. Значение пиктограмм приведено далее: ветвь существует, но закрыта ветвь открыта пустой объект, не открываемый инициализированный параметр станка Неинициализированный (опциональный) параметр станка читаемый, но не редактируемый ¥ нечитаемый и нередактируемый Символ папки позволяет распознать тип объекта конфигурации: EHD Ключ (имя группы) Список ЕШ Сущность (объект параметра) Отображение пояснительного текста При помощи клавиши ПОМОЩЬ может быть отображен пояснительный текст по каждому объекту или атрибуту параметра. Если для пояснительного текста недостаточно одной страницы экрана (тогда вверху справа появляется символ, например, 1/2), то можно с помощью программной клавиши ЛИСТОВ. В ПОМОЩИ перейти на вторую страницу. Повторное нажатие клавиши ПОМОЩЬ закрывает окно с пояснительным текстом. Вместе с пояснительным текстом отображается дополнительная информация, как, например единица измерения, значение по-умолчанию, список значений. Если выбранный машинный параметр соответствует параметру в системах ЧПУ предыдущих поколений, то также будет отображён соответствующий MP-номер. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 675
