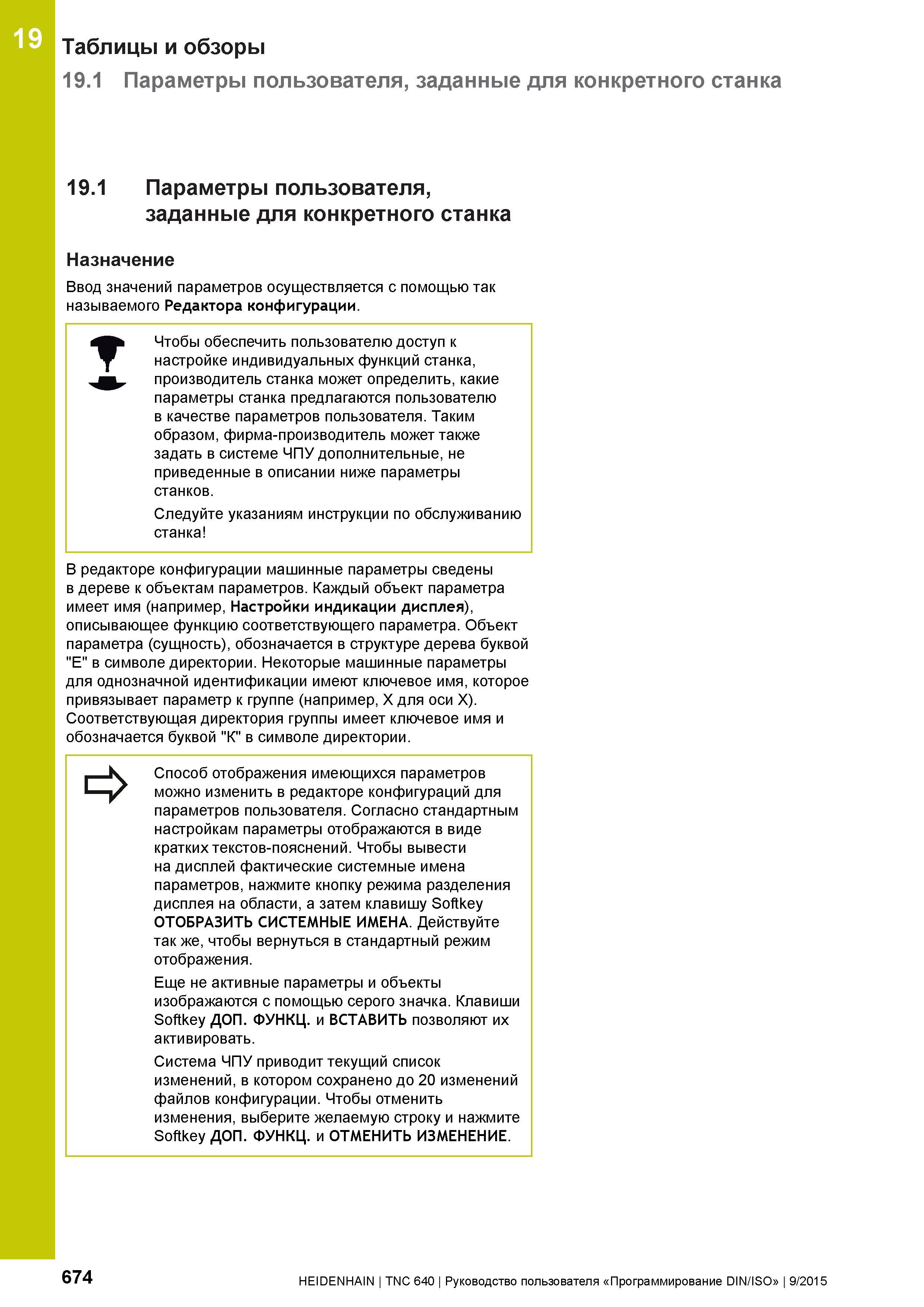

19 Таблицы и обзоры 19.1 Параметры пользователя, заданные для конкретного станка 19.1 Параметры пользователя, заданные для конкретного станка Назначение Ввод значений параметров осуществляется с помощью так называемого Редактора конфигурации. Чтобы обеспечить пользователю доступ к настройке индивидуальных функций станка, производитель станка может определить, какие параметры станка предлагаются пользователю в качестве параметров пользователя. Таким образом, фирма-производитель может также задать в системе ЧПУ дополнительные, не приведенные в описании ниже параметры станков. Следуйте указаниям инструкции по обслуживанию станка В редакторе конфигурации машинные параметры сведены в дереве к объектам параметров. Каждый объект параметра имеет имя (например, Настройки индикации дисплея), описывающее функцию соответствующего параметра. Объект параметра (сущность), обозначается в структуре дерева буквой "Е" в символе директории. Некоторые машинные параметры для однозначной идентификации имеют ключевое имя, которое привязывает параметр к группе (например, Х для оси Х). Соответствующая директория группы имеет ключевое имя и обозначается буквой "К" в символе директории. Способ отображения имеющихся параметров можно изменить в редакторе конфигураций для параметров пользователя. Согласно стандартным настройкам параметры отображаются в виде кратких текстов-пояснений. Чтобы вывести на дисплей фактические системные имена параметров, нажмите кнопку режима разделения дисплея на области, а затем клавишу Softkey ОТОБРАЗИТЬ СИСТЕМНЫЕ ИМЕНА. Действуйте так же, чтобы вернуться в стандартный режим отображения. Еще не активные параметры и объекты изображаются с помощью серого значка. Клавиши Softkey ДОП. ФУНКЦ. и ВСТАВИТЬ позволяют их активировать. Система ЧПУ приводит текущий список изменений, в котором сохранено до 20 изменений файлов конфигурации. Чтобы отменить изменения, выберите желаемую строку и нажмите Softkey ДОП. ФУНКЦ. и ОТМЕНИТЬ ИЗМЕНЕНИЕ. т 674 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
