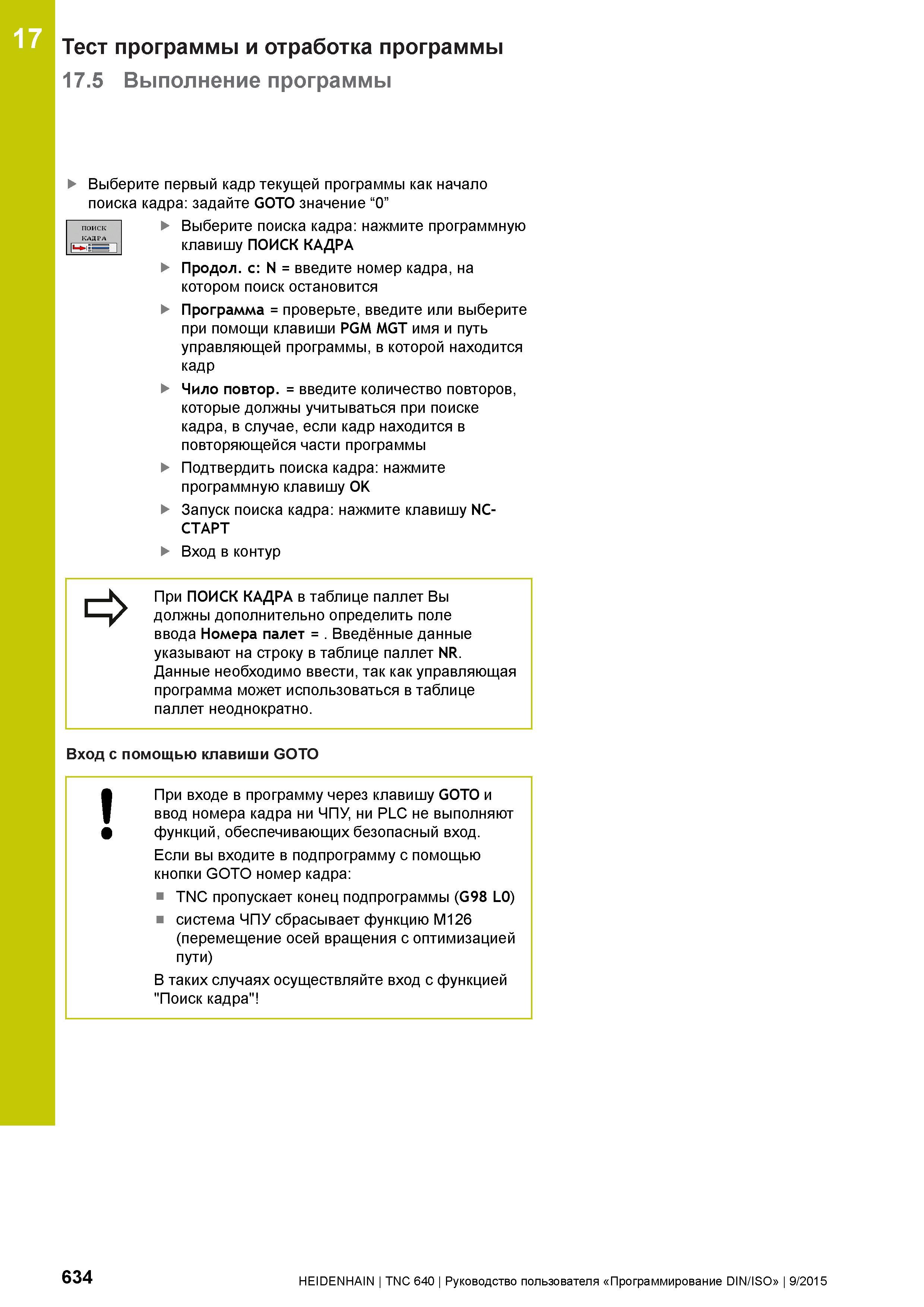

17 Тест программы и отработка программы 17.5 Выполнение программы поиск КАДРА Выберите первый кадр текущей программы как начало поиска кадра: задайте GOTO значение “0” Выберите поиска кадра: нажмите программную клавишу ПОИСК КАДРА Продол. с: N = введите номер кадра, на котором поиск остановится Программа = проверьте, введите или выберите при помощи клавиши PGM MGT имя и путь управляющей программы, в которой находится кадр Чило повтор. = введите количество повторов, которые должны учитываться при поиске кадра, в случае, если кадр находится в повторяющейся части программы Подтвердить поиска кадра: нажмите программную клавишу OK Запуск поиска кадра: нажмите клавишу NC-СТАРТ Вход в контур При ПОИСК КАДРА в таблице паллет Вы должны дополнительно определить поле ввода Номера палет = . Введённые данные указывают на строку в таблице паллет NR. Данные необходимо ввести, так как управляющая программа может использоваться в таблице паллет неоднократно. Вход с помощью клавиши GOTO При входе в программу через клавишу GOTO и ввод номера кадра ни ЧПУ, ни PLC не выполняют ф функций, обеспечивающих безопасный вход. Если вы входите в подпрограмму с помощью кнопки GOTO номер кадра: TNC пропускает конец подпрограммы (G98 L0) система ЧПУ сбрасывает функцию M126 (перемещение осей вращения с оптимизацией пути) В таких случаях осуществляйте вход с функцией "Поиск кадра" 634 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
