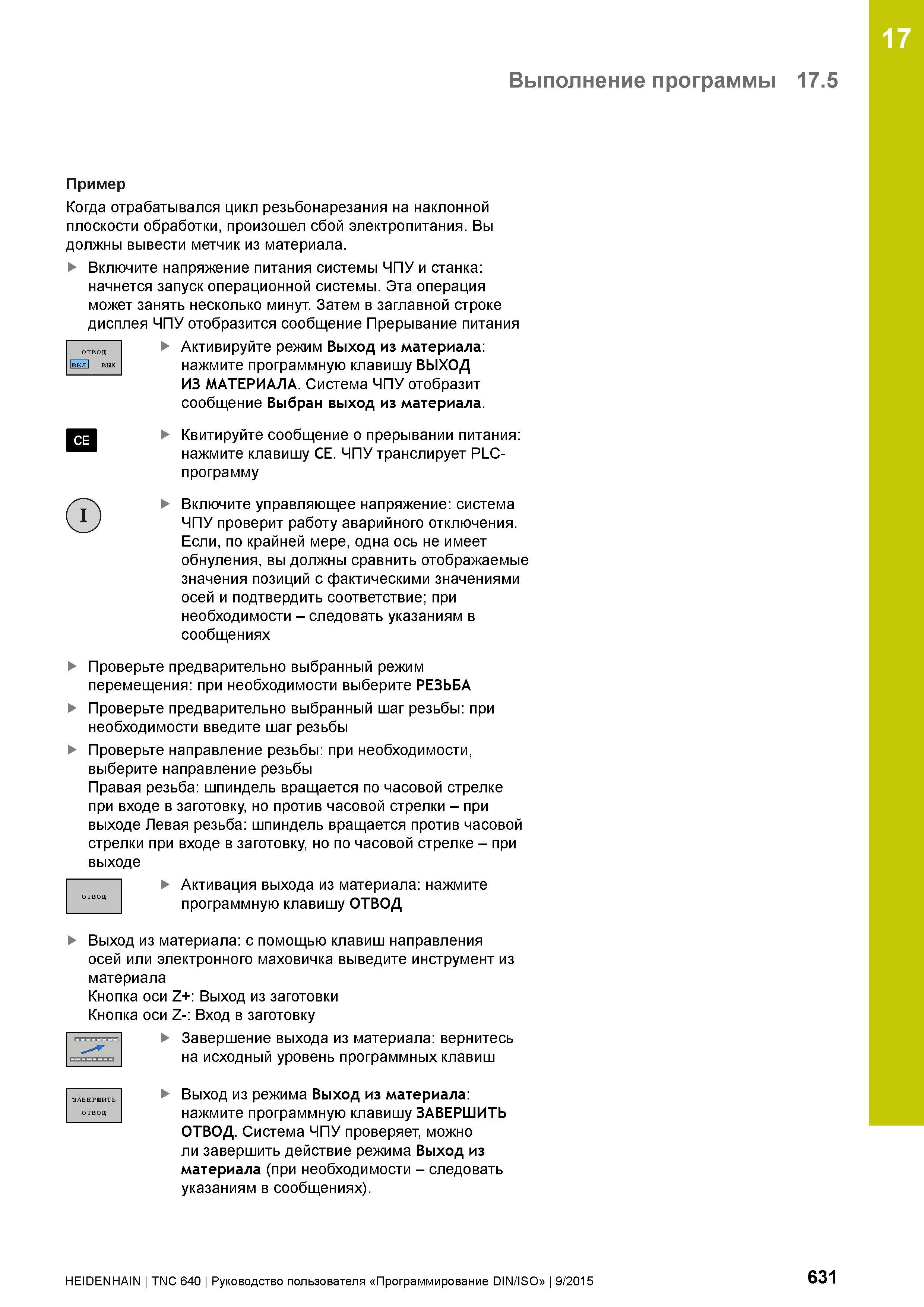

17 Выполнение программы 17.5 отвод КЛ1 ВЫК Пример Когда отрабатывался цикл резьбонарезания на наклонной плоскости обработки, произошел сбой электропитания. Вы должны вывести метчик из материала. Включите напряжение питания системы ЧПУ и станка: начнется запуск операционной системы. Эта операция может занять несколько минут. Затем в заглавной строке дисплея ЧПУ отобразится сообщение Прерывание питания Активируйте режим Выход из материала: нажмите программную клавишу ВЫХОД ИЗ МАТЕРИАЛА. Система ЧПУ отобразит сообщение Выбран выход из материала. Квитируйте сообщение о прерывании питания: нажмите клавишу CE. ЧПУ транслирует PLC-программу Включите управляющее напряжение: система ЧПУ проверит работу аварийного отключения. Если, по крайней мере, одна ось не имеет обнуления, вы должны сравнить отображаемые значения позиций с фактическими значениями осей и подтвердить соответствие; при необходимости - следовать указаниям в сообщениях Проверьте предварительно выбранный режим перемещения: при необходимости выберите РЕЗЬБА Проверьте предварительно выбранный шаг резьбы: при необходимости введите шаг резьбы Проверьте направление резьбы: при необходимости, выберите направление резьбы Правая резьба: шпиндель вращается по часовой стрелке при входе в заготовку, но против часовой стрелки - при выходе Левая резьба: шпиндель вращается против часовой стрелки при входе в заготовку, но по часовой стрелке - при выходе Активация выхода из материала: нажмите программную клавишу ОТВОД Выход из материала: с помощью клавиш направления осей или электронного маховичка выведите инструмент из материала Кнопка оси Z+: Выход из заготовки Кнопка оси Z-: Вход в заготовку Завершение выхода из материала: вернитесь на исходный уровень программных клавиш ЗАВЕРШИТЬ отвод Выход из режима Выход из материала: нажмите программную клавишу ЗАВЕРШИТЬ ОТВОД. Система ЧПУ проверяет, можно ли завершить действие режима Выход из материала (при необходимости - следовать указаниям в сообщениях). HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 631
