HEIDENHAIN | Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO (Всего 747 стр.)




602 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.602
602 16 Позиционирование с ручным вводом данных 16 1 Программирование и отработка простых программ Пример 2: компенсация смещения заготовки в станках Руководство пользователя HEIDENHAIN 2015 TNC 640 Программирование DIN ISO для металлорежущих станков Версия ПО ЧПУ 340590-06 340591-06 340595-06 Стр. 602

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 602 0602 Lab2u

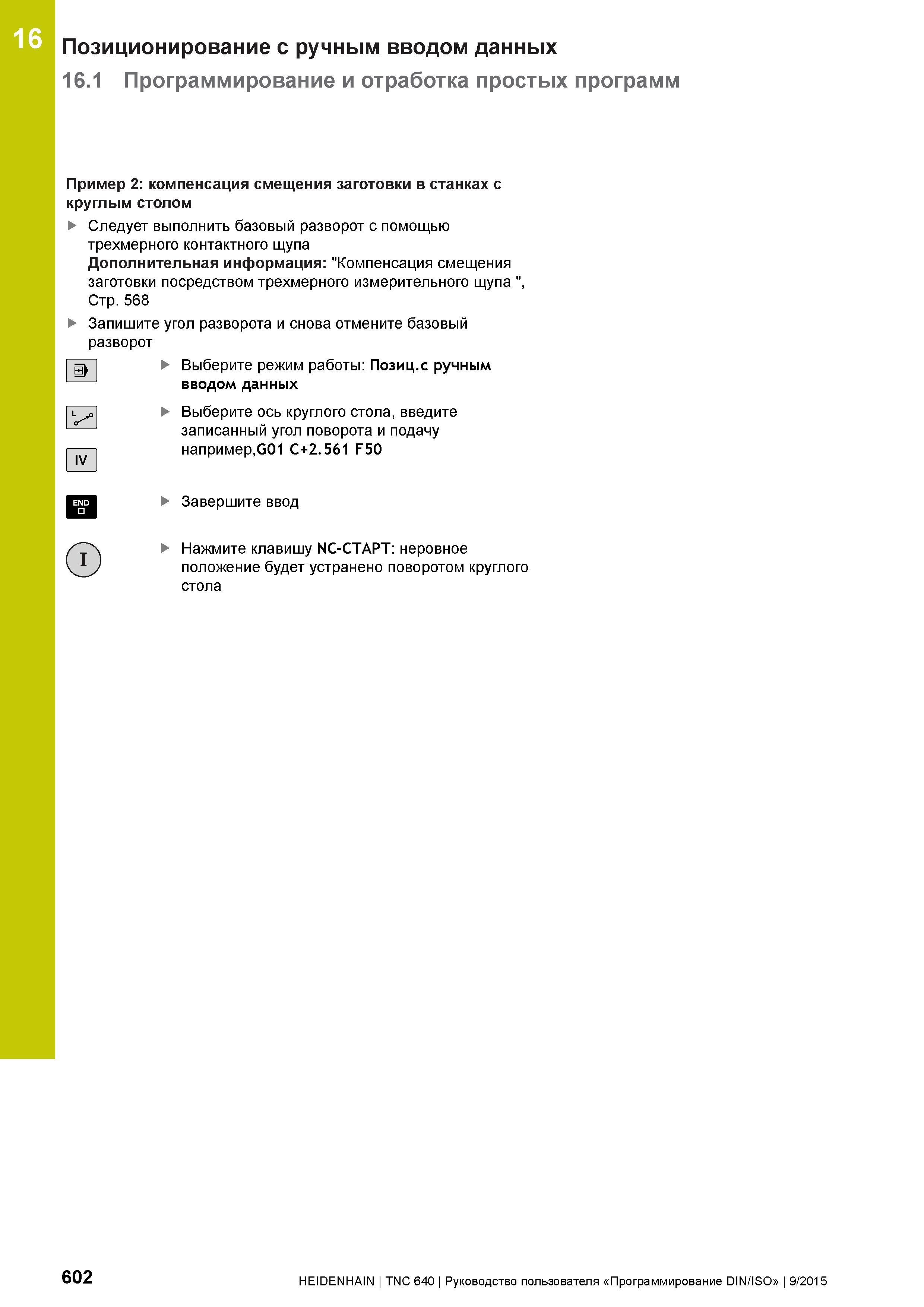

16 Позиционирование с ручным вводом данных 16.1 Программирование и отработка простых программ Пример 2: компенсация смещения заготовки в станках с круглым столом Следует выполнить базовый разворот с помощью трехмерного контактного щупа Дополнительная информация: "Компенсация смещения заготовки посредством трехмерного измерительного щупа ", Стр.568 Запишите угол разворота и снова отмените базовый Выберите режим работы: Позиц.с ручным вводом данных Выберите ось круглого стола, введите записанный угол поворота и подачу например,G01 C+2.561 F50 разворот IV Завершите ввод Нажмите клавишу NC-СТАРТ: неровное положение будет устранено поворотом круглого стола 602 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
