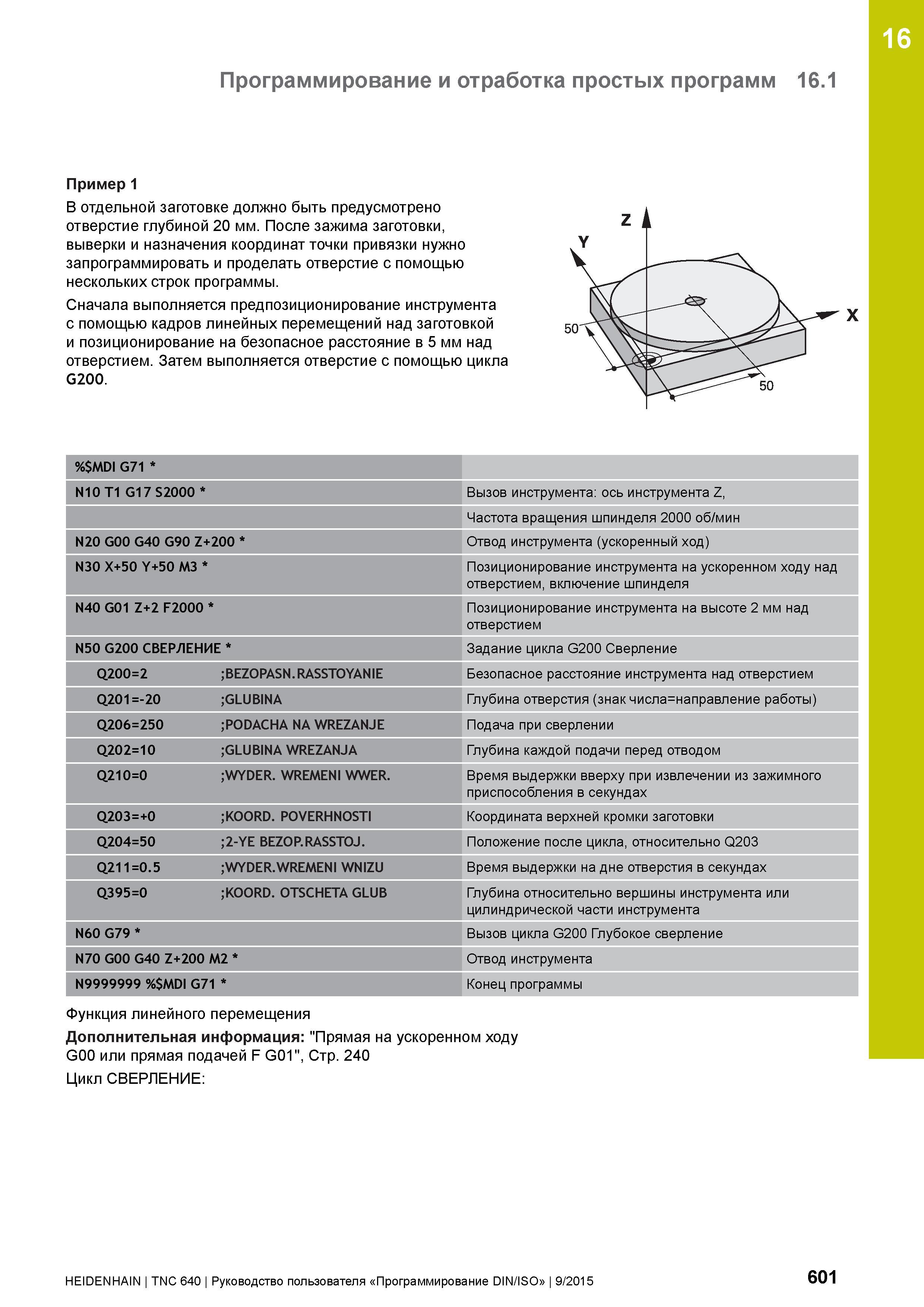

16 Программирование и отработка простых программ 16.1 Пример 1 В отдельной заготовке должно быть предусмотрено отверстие глубиной 20 мм. После зажима заготовки, выверки и назначения координат точки привязки нужно запрограммировать и проделать отверстие с помощью нескольких строк программы. Сначала выполняется предпозиционирование инструмента с помощью кадров линейных перемещений над заготовкой и позиционирование на безопасное расстояние в 5 мм над отверстием. Затем выполняется отверстие с помощью цикла G200. % MDI G71 N10 T1 G17 S2000 Вызов инструмента: ось инструмента Z, Частота вращения шпинделя 2000 об/мин N20 G00 G40 G90 Z+200 Отвод инструмента (ускоренный ход) N30 X+50 Y+50 M3 Позиционирование инструмента на ускоренном ходу над отверстием, включение шпинделя N40 G01 Z+2 F2000 Позиционирование инструмента на высоте 2 мм над отверстием N50 G200 СВЕРЛЕНИЕ Задание цикла G200 Сверление Q200=2 BEZOPASN.RASSTOYANIE Безопасное расстояние инструмента над отверстием Q201=-20 GLUBINA Глубина отверстия (знак числа=направление работы) Q206=250 PODACHA NA WREZANJE Подача при сверлении Q202=10 GLUBINA WREZANJA Глубина каждой подачи перед отводом Q210=0 WYDER. WREMENI WWER. Время выдержки вверху при извлечении из зажимного приспособления в секундах Q203=+0 KOORD. POVERHNOSTI Координата верхней кромки заготовки Q204=50 2-YE BEZOP.RASSTOJ. Положение после цикла, относительно Q203 Q211=0.5 WYDER.WREMENI WNIZU Время выдержки на дне отверстия в секундах Q395=0 KOORD. OTSCHETA GLUB Глубина относительно вершины инструмента или цилиндрической части инструмента N60 G79 Вызов цикла G200 Глубокое сверление N70 G00 G40 Z+200 M2 Отвод инструмента N9999999 % MDI G71 Конец программы Функция линейного перемещения Дополнительная информация: "Прямая на ускоренном ходу G00 или прямая подачей F G01", Стр. 240 Цикл СВЕРЛЕНИЕ: HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 601
