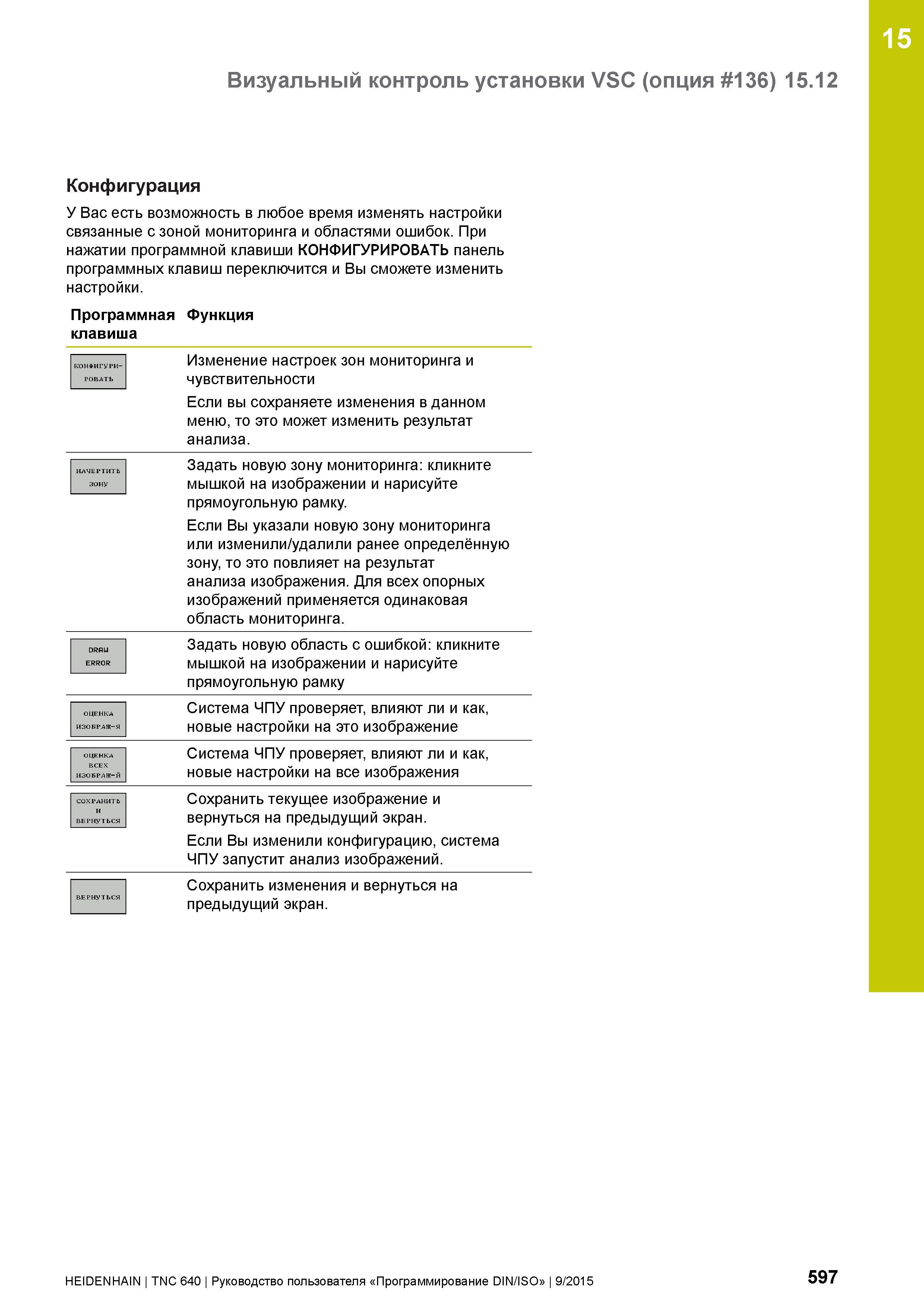

15 Визуальный контроль установки VSC (опция 136) 15.12 Конфигурация У Вас есть возможность в любое время изменять настройки связанные с зоной мониторинга и областями ошибок. При нажатии программной клавиши КОНФИГУРИРОВАТЬ панель программных клавиш переключится и Вы сможете изменить настройки. Программная Функция клавиша КОНФИГУРИ- РОВАТЬ Изменение настроек зон мониторинга и чувствительности Если вы сохраняете изменения в данном меню, то это может изменить результат анализа. НАЧЕРТИТЬ зону Задать новую зону мониторинга: кликните мышкой на изображении и нарисуйте прямоугольную рамку. Если Вы указали новую зону мониторинга или изменили/удалили ранее определённую зону, то это повлияет на результат анализа изображения. Для всех опорных изображений применяется одинаковая область мониторинга. DRfiU ERROR Задать новую область с ошибкой: кликните мышкой на изображении и нарисуйте прямоугольную рамку ОЦЕНКА ИЗОБРАЖ-Я Система ЧПУ проверяет, влияют ли и как, новые настройки на это изображение ОЦЕНКА ВСЕХ ИЗОБРАЖ-Й Система ЧПУ проверяет, влияют ли и как, новые настройки на все изображения СОХРАНИТЬ И ВЕРНУТЬСЯ Сохранить текущее изображение и вернуться на предыдущий экран. Если Вы изменили конфигурацию, система ЧПУ запустит анализ изображений. ВЕРНУТЬСЯ Сохранить изменения и вернуться на предыдущий экран. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 597
