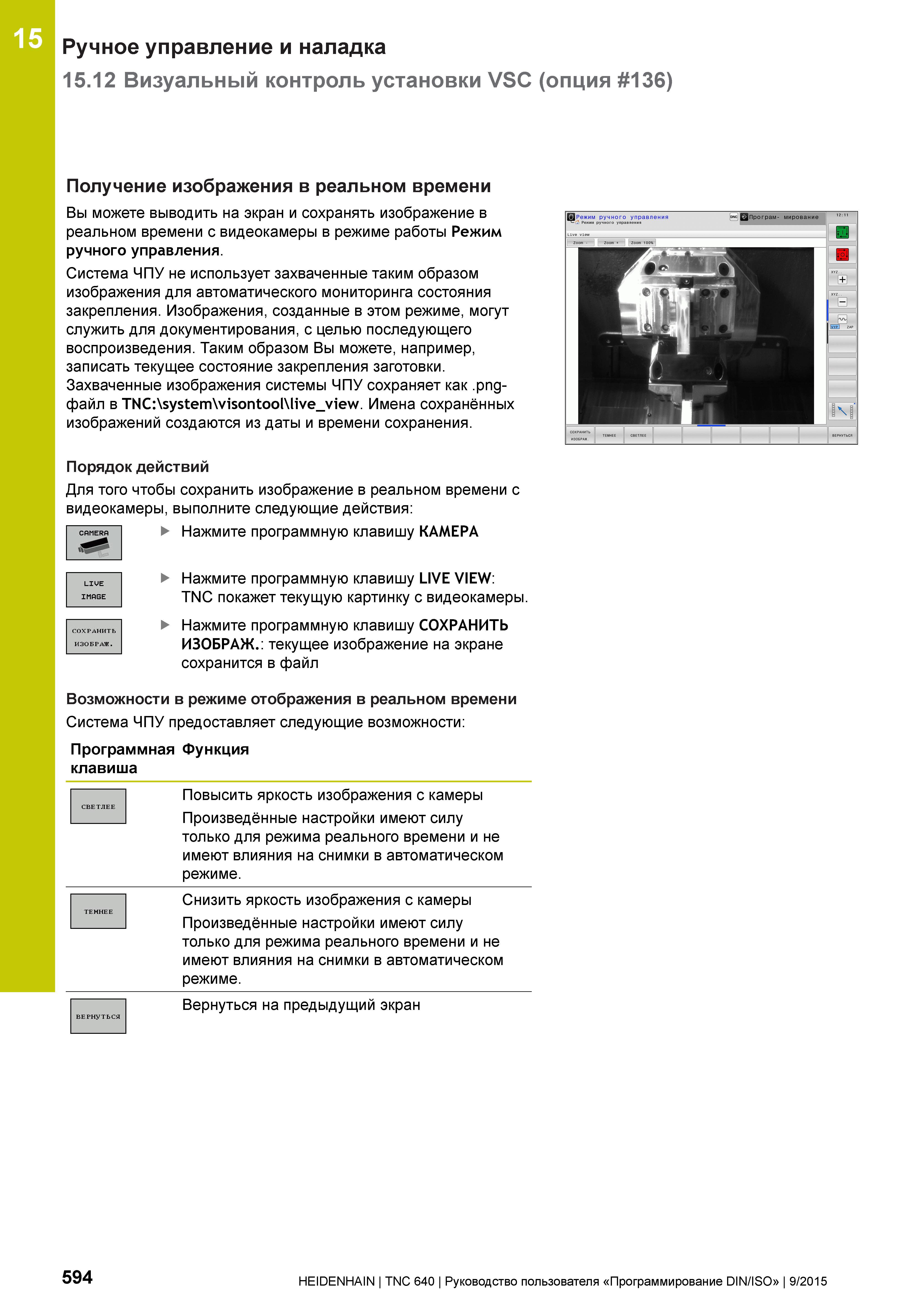

594 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.594

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 594 0594 Lab2u

15 Ручное управление и наладка 15.12 Визуальный контроль установки VSC (опция 136) Получение изображения в реальном времени Вы можете выводить на экран и сохранять изображение в реальном времени с видеокамеры в режиме работы Режим ручного управления. Система ЧПУ не использует захваченные таким образом изображения для автоматического мониторинга состояния закрепления. Изображения, созданные в этом режиме, могут служить для документирования, с целью последующего воспроизведения. Таким образом Вы можете, например, записать текущее состояние закрепления заготовки. Захваченные изображения системы ЧПУ сохраняет как .png-файл в TNC:\system\visontool\live_view. Имена сохранённых изображений создаются из даты и времени сохранения. Порядок действий Для того чтобы сохранить изображение в реальном времени с видеокамеры, выполните следующие действия: Нажмите программную клавишу КАМЕРА Нажмите программную клавишу LIVE VIEW: TNC покажет текущую картинку с видеокамеры. Нажмите программную клавишу СОХРАНИТЬ ИЗОБРАЖ.: текущее изображение на экране сохранится в файл Возможности в режиме отображения в реальном времени Система ЧПУ предоставляет следующие возможности: Программная Функция клавиша вернуться Повысить яркость изображения с камеры Произведённые настройки имеют силу только для режима реального времени и не имеют влияния на снимки в автоматическом режиме. Снизить яркость изображения с камеры Произведённые настройки имеют силу только для режима реального времени и не имеют влияния на снимки в автоматическом режиме. Вернуться на предыдущий экран 594 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
