543 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.543

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 543 0543 Lab2u

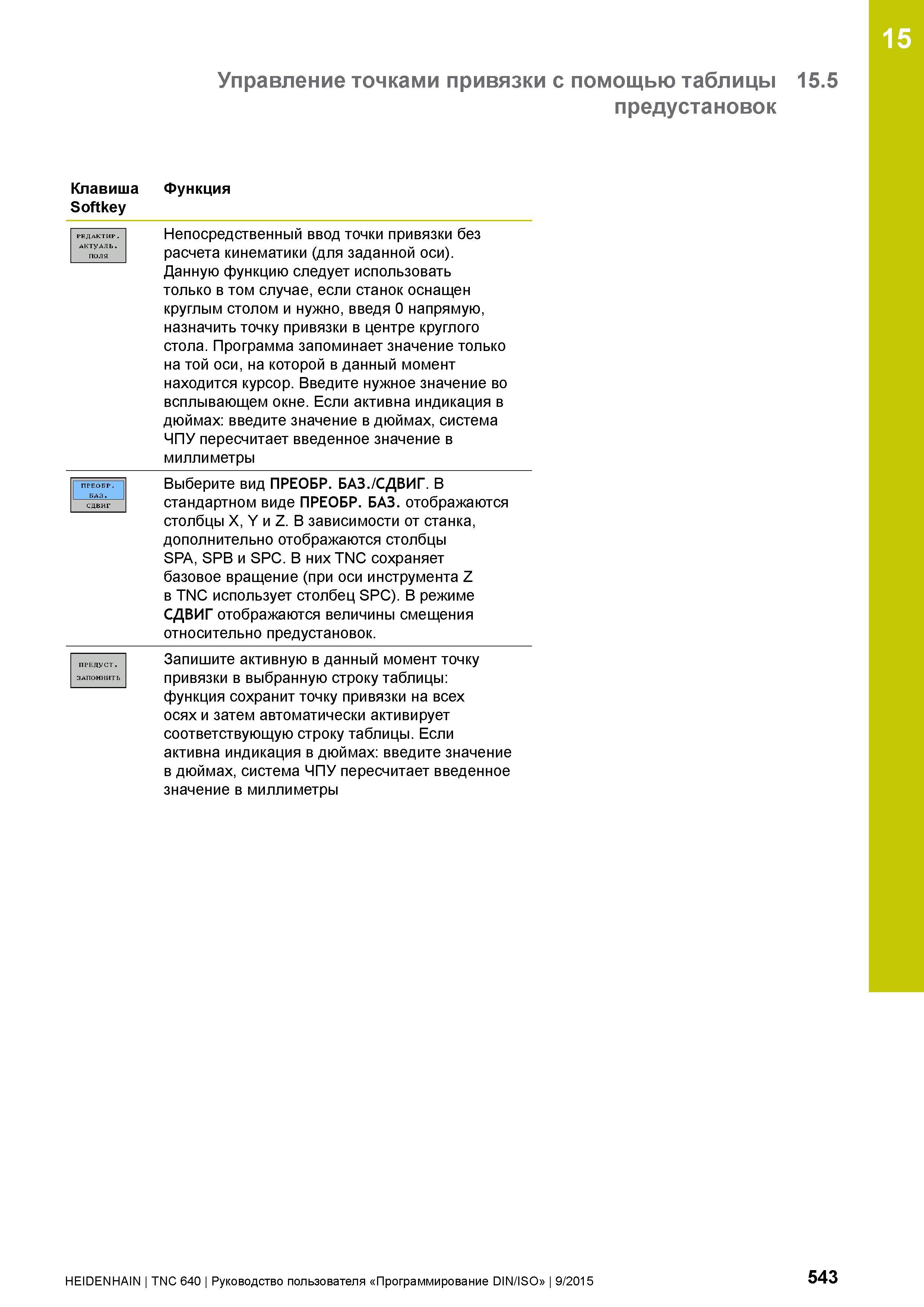

15 Управление точками привязки с помощью таблицы 15.5 предустановок Клавиша Функция Softkey редактир. АКТУАЛЬ. ПОЛЯ ПРЕОБР. БАЗ. ПРЕДУСТ. ЗАПОМНИТЬ Непосредственный ввод точки привязки без расчета кинематики (для заданной оси). Данную функцию следует использовать только в том случае, если станок оснащен круглым столом и нужно, введя 0 напрямую, назначить точку привязки в центре круглого стола. Программа запоминает значение только на той оси, на которой в данный момент находится курсор. Введите нужное значение во всплывающем окне. Если активна индикация в дюймах: введите значение в дюймах, система ЧПУ пересчитает введенное значение в миллиметры Выберите вид ПРЕОБР. БАЗ./СДВИГ. В стандартном виде ПРЕОБР. БАЗ. отображаются столбцы X, Y и Z. В зависимости от станка, дополнительно отображаются столбцы SPA, SPB и SPC. В них TNC сохраняет базовое вращение (при оси инструмента Z в TNC использует столбец SPC). В режиме СДВИГ отображаются величины смещения относительно предустановок. Запишите активную в данный момент точку привязки в выбранную строку таблицы: функция сохранит точку привязки на всех осях и затем автоматически активирует соответствующую строку таблицы. Если активна индикация в дюймах: введите значение в дюймах, система ЧПУ пересчитает введенное значение в миллиметры HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 543
