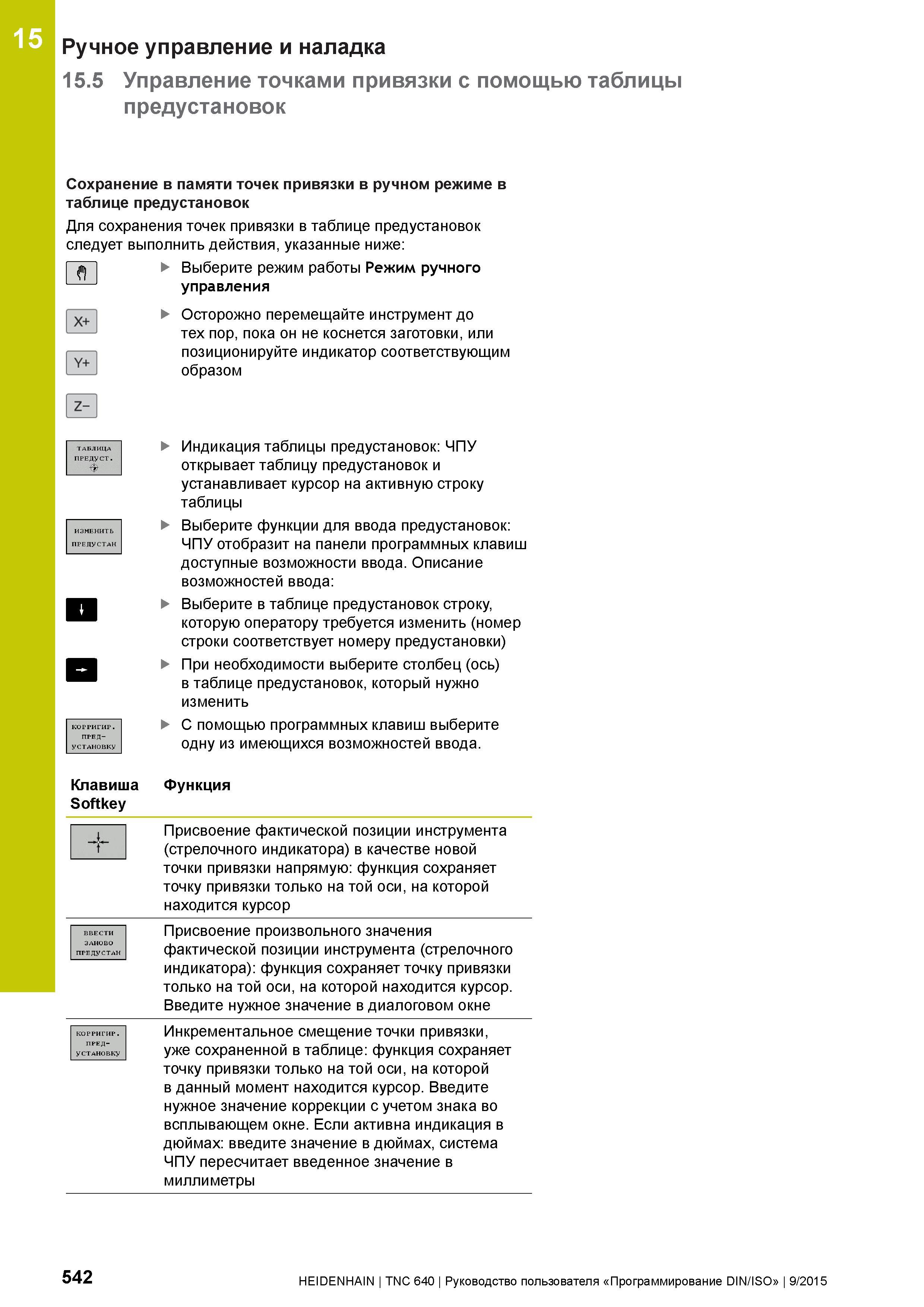

Ручное управление и наладка 15.5 Управление точками привязки с помощью таблицы предустановок 15 Сохранение в памяти точек привязки в ручном режиме в таблице предустановок Для сохранения точек привязки в таблице предустановок следует выполнить действия, указанные ниже: Выберите режим работы Режим ручного управления п И Y+ Осторожно перемещайте инструмент до тех пор, пока он не коснется заготовки, или позиционируйте индикатор соответствующим образом ТАБЛИЦА ПРЕДУСТ. ИЗМЕНИТЬ ПРЕДУСТАН КОРРИГИР. ПРЕД- УСТАНОВКУ Индикация таблицы предустановок: ЧПУ открывает таблицу предустановок и устанавливает курсор на активную строку таблицы Выберите функции для ввода предустановок: ЧПУ отобразит на панели программных клавиш доступные возможности ввода. Описание возможностей ввода: Выберите в таблице предустановок строку, которую оператору требуется изменить (номер строки соответствует номеру предустановки) При необходимости выберите столбец (ось) в таблице предустановок, который нужно изменить С помощью программных клавиш выберите одну из имеющихся возможностей ввода. Клавиша Функция Softkey ВВЕСТИ ЗАНОВО ПРЕДУСТАН КОРРИГИР. ПРЕД- УСТАНОВКУ Присвоение фактической позиции инструмента (стрелочного индикатора) в качестве новой точки привязки напрямую: функция сохраняет точку привязки только на той оси, на которой находится курсор Присвоение произвольного значения фактической позиции инструмента (стрелочного индикатора): функция сохраняет точку привязки только на той оси, на которой находится курсор. Введите нужное значение в диалоговом окне Инкрементальное смещение точки привязки, уже сохраненной в таблице: функция сохраняет точку привязки только на той оси, на которой в данный момент находится курсор. Введите нужное значение коррекции с учетом знака во всплывающем окне. Если активна индикация в дюймах: введите значение в дюймах, система ЧПУ пересчитает введенное значение в миллиметры 542 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
