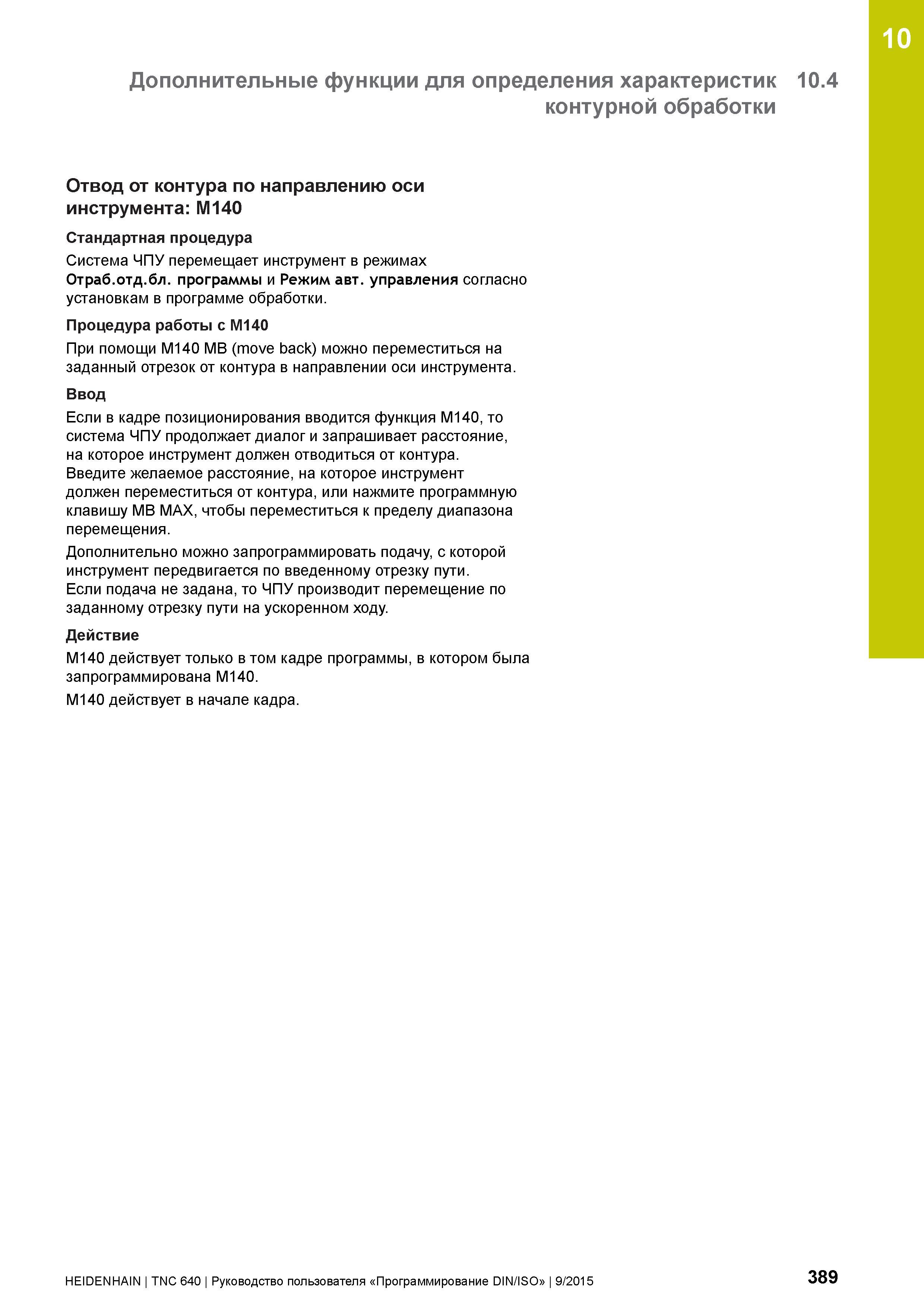

10 Дополнительные функции для определения характеристик 10.4 контурной обработки Отвод от контура по направлению оси инструмента: M140 Стандартная процедура Система ЧПУ перемещает инструмент в режимах Отраб.отд.бл. программы и Режим авт. управления согласно установкам в программе обработки. Процедура работы с M140 При помощи M140 MB (move back) можно переместиться на заданный отрезок от контура в направлении оси инструмента. Ввод Если в кадре позиционирования вводится функция M140, то система ЧПУ продолжает диалог и запрашивает расстояние, на которое инструмент должен отводиться от контура. Введите желаемое расстояние, на которое инструмент должен переместиться от контура, или нажмите программную клавишу MB MAX, чтобы переместиться к пределу диапазона перемещения. Дополнительно можно запрограммировать подачу, с которой инструмент передвигается по введенному отрезку пути. Если подача не задана, то ЧПУ производит перемещение по заданному отрезку пути на ускоренном ходу. Действие M140 действует только в том кадре программы, в котором была запрограммирована M140. M140 действует в начале кадра. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 389
