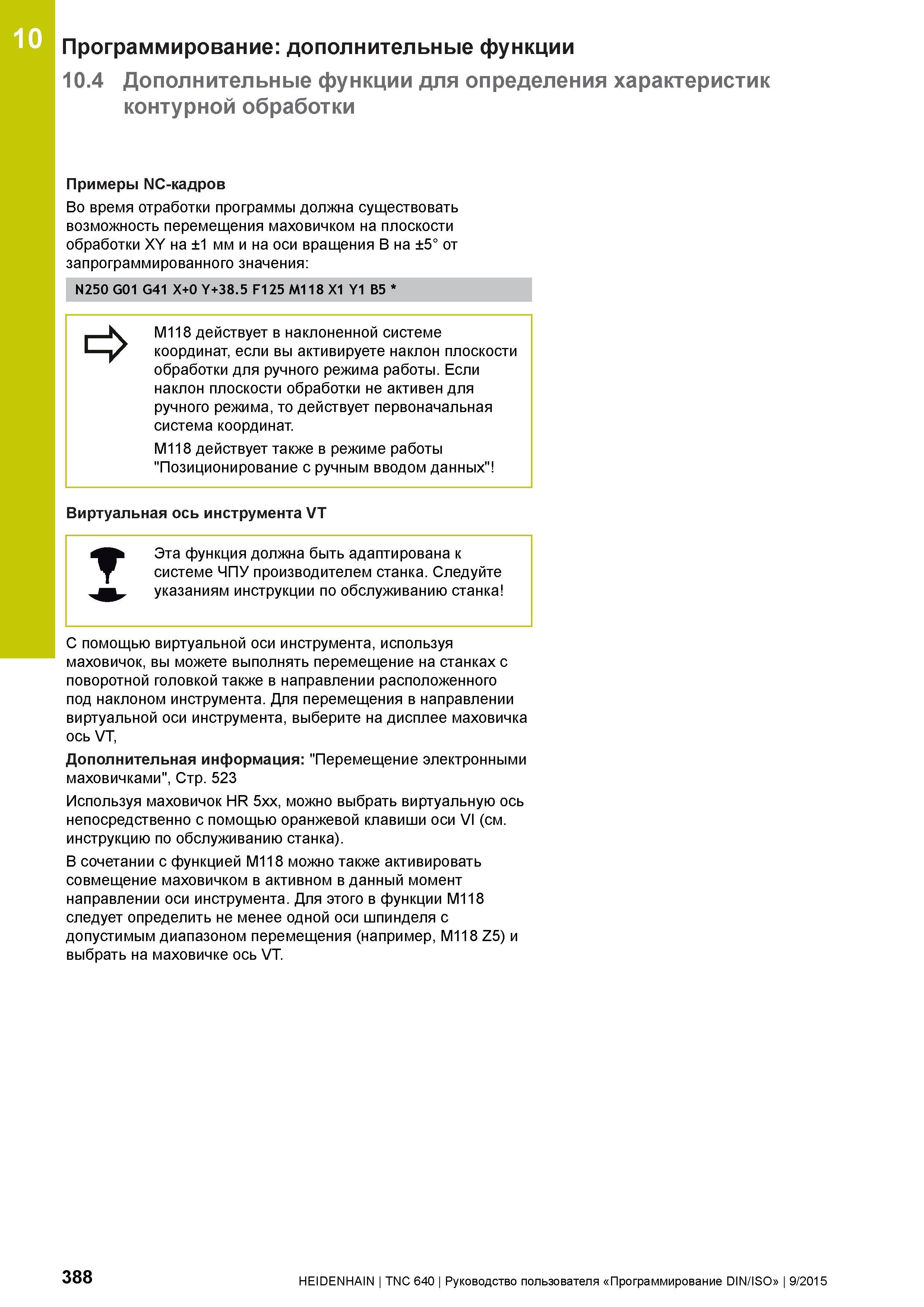

10 Программирование: дополнительные функции 10.4 Дополнительные функции для определения характеристик контурной обработки Примеры NC-кадров Во время отработки программы должна существовать возможность перемещения маховичком на плоскости обработки XY на ±1 мм и на оси вращения B на ±5° от запрограммированного значения: N250 G01 G41 X+0 Y+38.5 F125 M118 X1 Y1 B5 => M118 действует в наклоненной системе координат, если вы активируете наклон плоскости обработки для ручного режима работы. Если наклон плоскости обработки не активен для ручного режима, то действует первоначальная система координат. M118 действует также в режиме работы "Позиционирование с ручным вводом данных" Виртуальная ось инструмента VT т Эта функция должна быть адаптирована к системе ЧПУ производителем станка. Следуйте указаниям инструкции по обслуживанию станка С помощью виртуальной оси инструмента, используя маховичок, вы можете выполнять перемещение на станках с поворотной головкой также в направлении расположенного под наклоном инструмента. Для перемещения в направлении виртуальной оси инструмента, выберите на дисплее маховичка ось VT, Дополнительная информация: "Перемещение электронными маховичками", Стр. 523 Используя маховичок HR 5xx, можно выбрать виртуальную ось непосредственно с помощью оранжевой клавиши оси VI (см. инструкцию по обслуживанию станка). В сочетании с функцией М118 можно также активировать совмещение маховичком в активном в данный момент направлении оси инструмента. Для этого в функции M118 следует определить не менее одной оси шпинделя с допустимым диапазоном перемещения (например, M118 Z5) и выбрать на маховичке ось VT. 388 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
