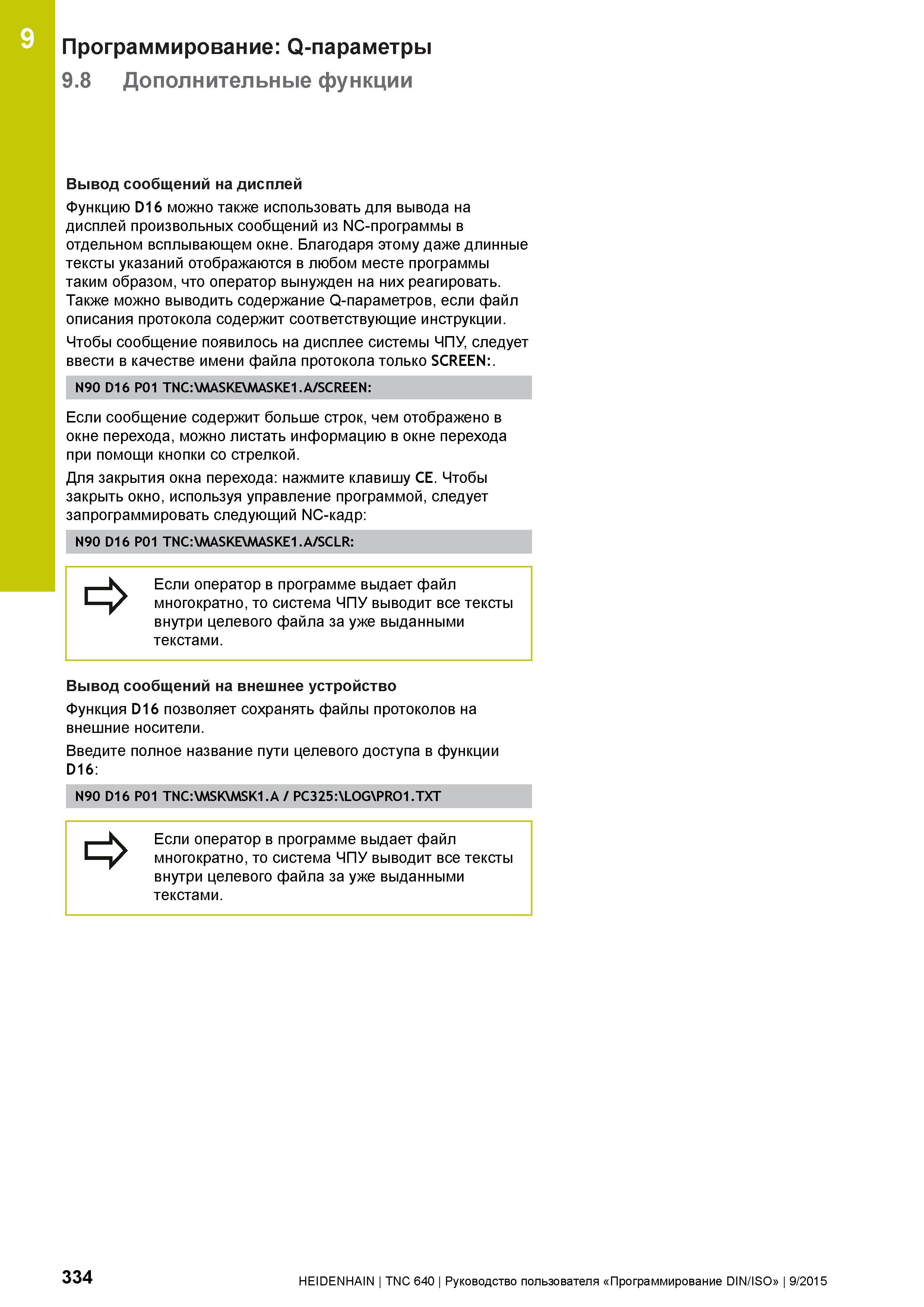

9 Программирование: Q-параметры 9.8 Дополнительные функции Вывод сообщений на дисплей Функцию D16 можно также использовать для вывода на дисплей произвольных сообщений из NC-программы в отдельном всплывающем окне. Благодаря этому даже длинные тексты указаний отображаются в любом месте программы таким образом, что оператор вынужден на них реагировать. Также можно выводить содержание Q-параметров, если файл описания протокола содержит соответствующие инструкции. Чтобы сообщение появилось на дисплее системы ЧПУ, следует ввести в качестве имени файла протокола только SCREEN:. N90 D16 P01 TNC:\MASKE\MASKE1.A/SCREEN: Если сообщение содержит больше строк, чем отображено в окне перехода, можно листать информацию в окне перехода при помощи кнопки со стрелкой. Для закрытия окна перехода: нажмите клавишу CE. Чтобы закрыть окно, используя управление программой, следует запрограммировать следующий NC-кадр: N90 D16 P01 TNC:\MASKE\MASKE1.A/SCLR: Если оператор в программе выдает файл многократно, то система ЧПУ выводит все тексты внутри целевого файла за уже выданными текстами. Вывод сообщений на внешнее устройство Функция D16 позволяет сохранять файлы протоколов на внешние носители. Введите полное название пути целевого доступа в функции D16: N90 D16 P01 TNC:\MSK\MSK1.A / PC325:\LOG\PRO1.TXT Если оператор в программе выдает файл многократно, то система ЧПУ выводит все тексты внутри целевого файла за уже выданными текстами. 334 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
