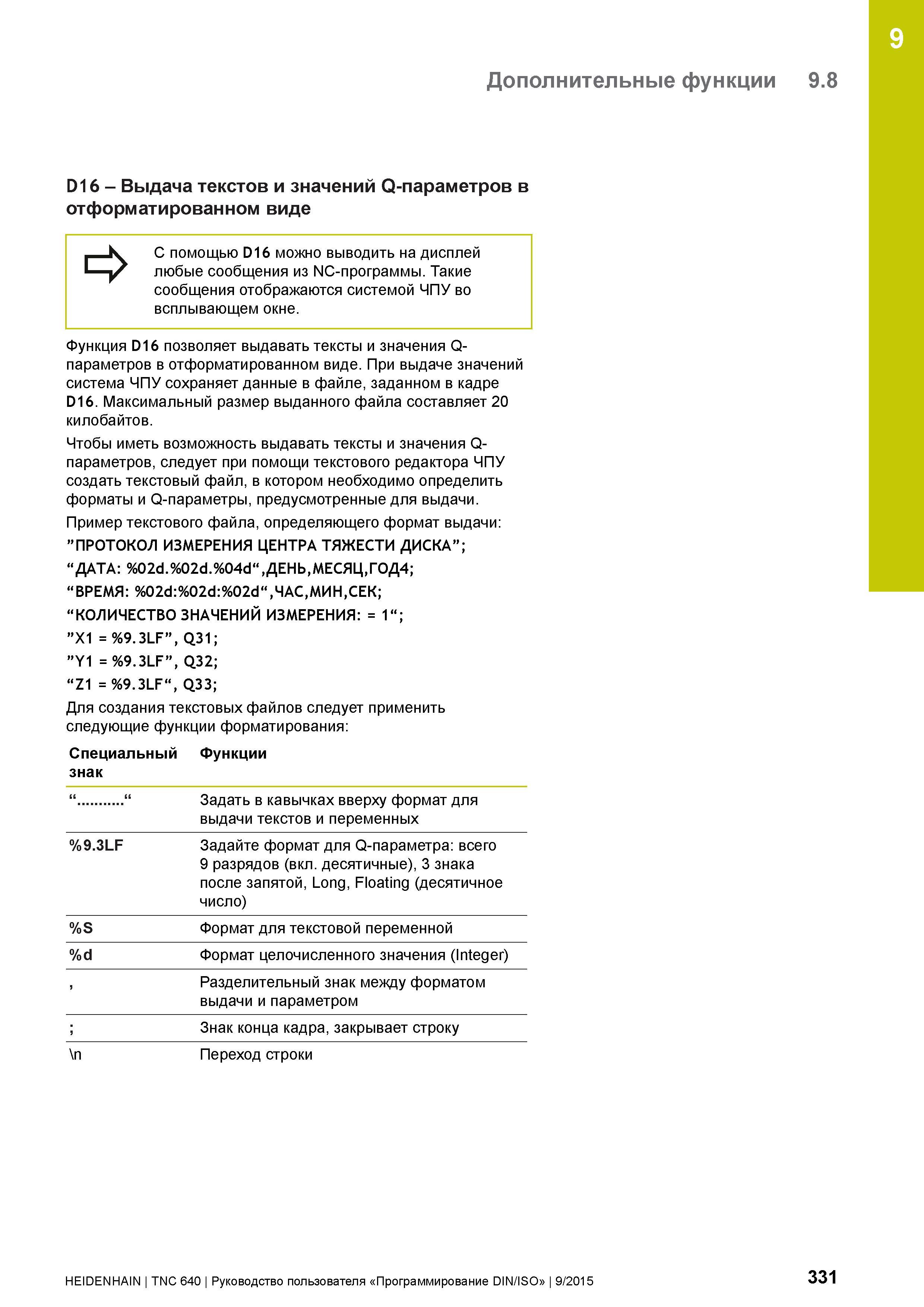

9 Дополнительные функции 9.8 D16 - Выдача текстов и значений Q-параметров в отформатированном виде => С помощью D16 можно выводить на дисплей любые сообщения из NC-программы. Такие сообщения отображаются системой ЧПУ во всплывающем окне. Функция D16 позволяет выдавать тексты и значения Q-параметров в отформатированном виде. При выдаче значений система ЧПУ сохраняет данные в файле, заданном в кадре D16. Максимальный размер выданного файла составляет 20 килобайтов. Чтобы иметь возможность выдавать тексты и значения Q-параметров, следует при помощи текстового редактора ЧПУ создать текстовый файл, в котором необходимо определить форматы и Q-параметры, предусмотренные для выдачи. Пример текстового файла, определяющего формат выдачи: ’’ПРОТОКОЛ ИЗМЕРЕНИЯ ЦЕНТРА ТЯЖЕСТИ ДИСКА”; “ДАТА: %02d.%02d.%04d“(ДЕНЬ(МЕСЯЦ(ГОД4; “ВРЕМЯ: %02d:%02d:%02d“(ЧАС(МИН(СЕК; “КОЛИЧЕСТВО ЗНАЧЕНИЙ ИЗМЕРЕНИЯ: = 1“; ”X1 = %9.3LF”, Q31; ”Y1 = %9.3LF”, Q32; “Z1 = %9.3LF“, Q33; Для создания текстовых файлов следует применить следующие функции форматирования: Специальный Функции знак Задать в кавычках вверху формат для выдачи текстов и переменных %9.3LF Задайте формат для Q-параметра: всего 9 разрядов (вкл. десятичные), 3 знака после запятой, Long, Floating (десятичное число) %S Формат для текстовой переменной %d Формат целочисленного значения (Integer) ’ Разделительный знак между форматом выдачи и параметром 5 Знак конца кадра, закрывает строку \n Переход строки HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 331
