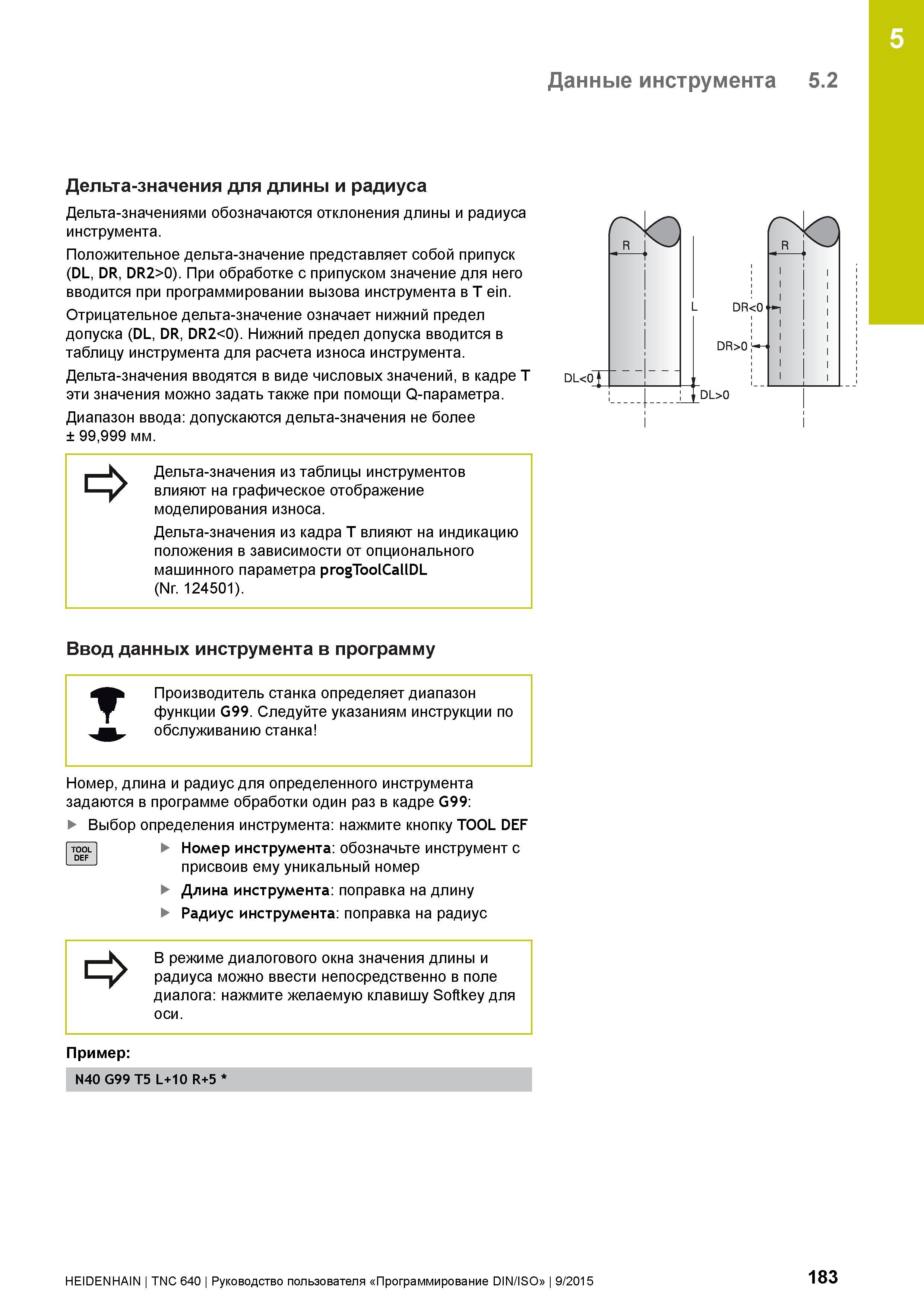

5 Данные инструмента 5.2 Дельта-значения для длины и радиуса Дельта-значениями обозначаются отклонения длины и радиуса инструмента. Положительное дельта-значение представляет собой припуск (DL, DR, DR2>0). При обработке с припуском значение для него вводится при программировании вызова инструмента в T ein. Отрицательное дельта-значение означает нижний предел допуска (DL, DR, DR2<0). Нижний предел допуска вводится в таблицу инструмента для расчета износа инструмента. Дельта-значения вводятся в виде числовых значений, в кадре T эти значения можно задать также при помощи Q-параметра. Диапазон ввода: допускаются дельта-значения не более ± 99,999 мм. >=> Дельта-значения из таблицы инструментов влияют на графическое отображение моделирования износа. Дельта-значения из кадра T влияют на индикацию положения в зависимости от опционального машинного параметра progToolCallDL (Nr. 124501). Ввод данных инструмента в программу т Производитель станка определяет диапазон функции G99. Следуйте указаниям инструкции по обслуживанию станка Номер, длина и радиус для определенного инструмента задаются в программе обработки один раз в кадре G99: Выбор определения инструмента: нажмите кнопку TOOL DEF tool Номер инструмента: обозначьте инструмент с присвоив ему уникальный номер Длина инструмента: поправка на длину Радиус инструмента: поправка на радиус >=> В режиме диалогового окна значения длины и радиуса можно ввести непосредственно в поле диалога: нажмите желаемую клавишу Softkey для оси. Пример: N40 G99 T5 L+10 R+5 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 183
