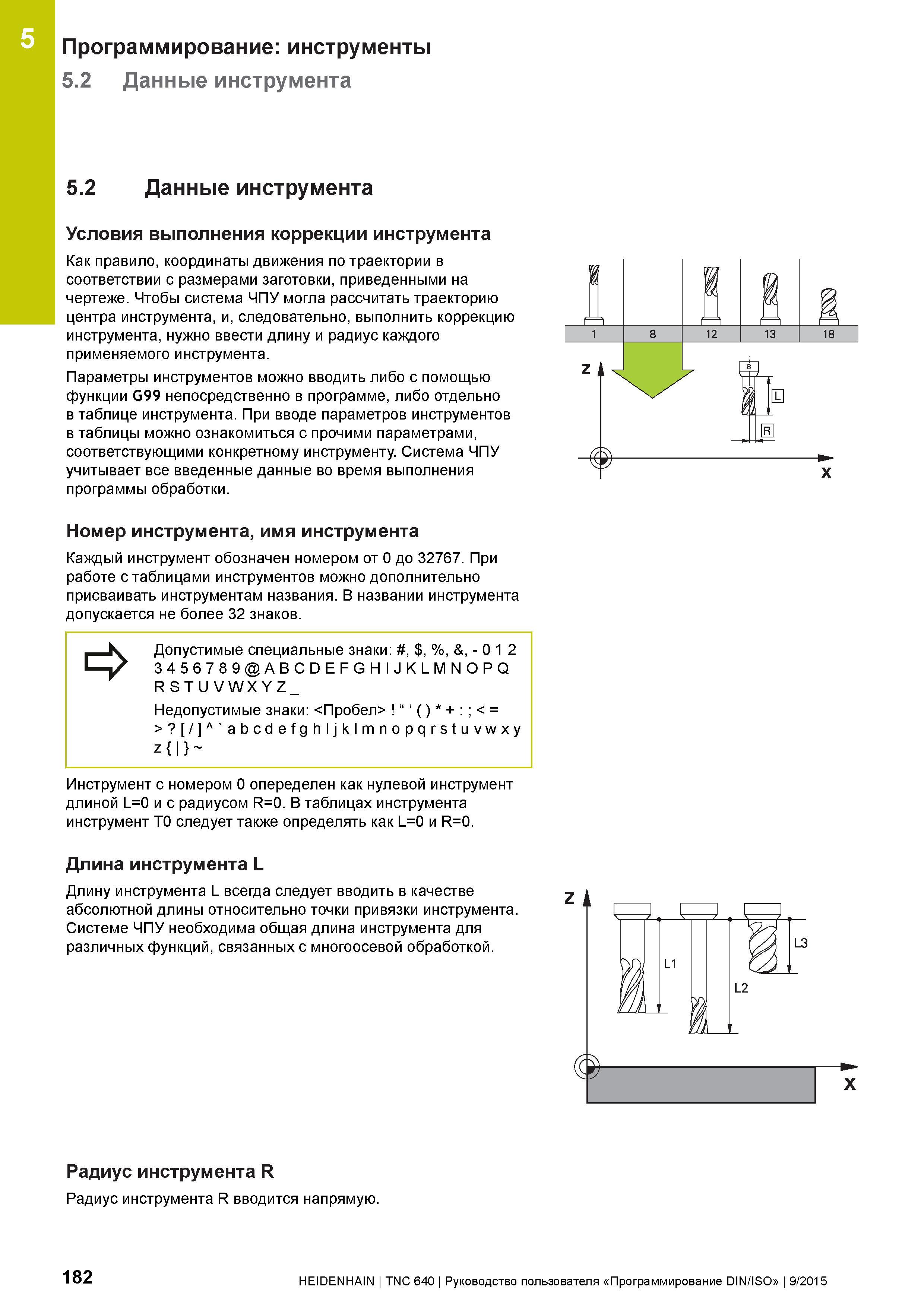

182 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.182

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 182 0182 Lab2u

5 Программирование: инструменты 5.2 Данные инструмента 5.2 Данные инструмента Условия выполнения коррекции инструмента Как правило, координаты движения по траектории в соответствии с размерами заготовки, приведенными на чертеже. Чтобы система ЧПУ могла рассчитать траекторию центра инструмента, и, следовательно, выполнить коррекцию инструмента, нужно ввести длину и радиус каждого применяемого инструмента. Параметры инструментов можно вводить либо с помощью функции G99 непосредственно в программе, либо отдельно в таблице инструмента. При вводе параметров инструментов в таблицы можно ознакомиться с прочими параметрами, соответствующими конкретному инструменту. Система ЧПУ учитывает все введенные данные во время выполнения программы обработки. 1 8 12 13 18 В 0 Номер инструмента, имя инструмента Каждый инструмент обозначен номером от 0 до 32767. При работе с таблицами инструментов можно дополнительно присваивать инструментам названия. В названии инструмента допускается не более 32 знаков. => Допустимые специальные знаки: , , %, &, - 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z _ Недопустимые знаки: <Пробел> “ ‘ ( ) + : ; < = > / Л ' a b c d e f g h I j k l m n o p q r s t u v w x y z Инструмент с номером 0 опеределен как нулевой инструмент длиной L=0 и с радиусом R=0. В таблицах инструмента инструмент T0 следует также определять как L=0 и R=0. Длина инструмента L Длину инструмента L всегда следует вводить в качестве абсолютной длины относительно точки привязки инструмента. Системе ЧПУ необходима общая длина инструмента для различных функций, связанных с многоосевой обработкой. Радиус инструмента R Радиус инструмента R вводится напрямую. 182 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
