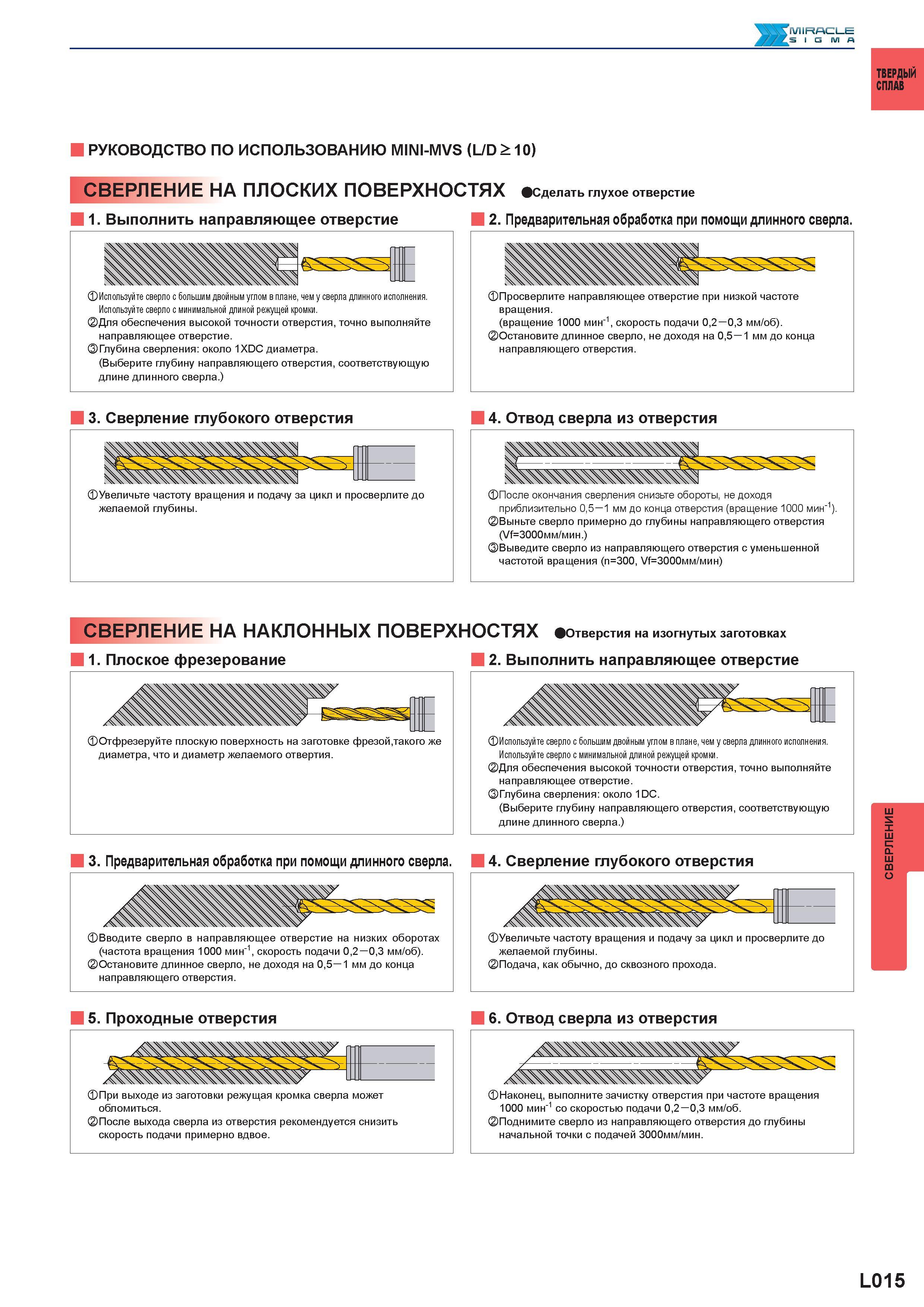

РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ СВЕРЛ MITSUBISHI MINI-MVS (L/D > 10) Сверление НА ПЛОСКИХ ПОВЕРХНОСТЯХ Сделать глухое отверстие 1 Выполнить направля

РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ СВЕРЛ MITSUBISHI MINI-MVS (L/D > 10) Сверление НА ПЛОСКИХ ПОВЕРХНОСТЯХ Сделать глухое отверстие 1. Выполнить направляющее отверстие 2. Предварительная обработка при помощи длинного сверла. ФИспользуйте сверло с большим двойным углом в плане, чем у сверла длинного исполнения. Используйте сверло с минимальной длиной режущей кромки. Для обеспечения высокой точности отверстия, точно выполняйте направляющее отверстие. Глубина сверления: около 1XDC диаметра. (Выберите глубину направляющего отверстия, соответствующую длине длинного сверла.) ФПросверлите направляющее отверстие при низкой частоте вращения. (вращение 1000 мин-1, скорость подачи 0,2 0,3 мм/об). Остановите длинное сверло, не доходя на 0,5 1 мм до конца направляющего отверстия. 3. Сверление глубокого отверстия 4. Отвод сверла из отверстия ФПосле окончания сверления снизьте обороты, не доходя приблизительно 0,5 1 мм до конца отверстия (вращение 1000 мин-1). Выньте сверло примерно до глубины направляющего отверстия (УТ=3000мм/мин.) Выведите сверло из направляющего отверстия с уменьшенной частотой вращения (n=300, УТ=3000мм/мин) Сверление НА НАКЛОННЫХ ПОВЕРХНОСТЯХ Отверстия на изогнутых заготовках 1. Плоское фрезерование 2. Выполнить направляющее отверстие ФИспользуйте сверло с большим двойным углом в плане, чем у сверла длинного исполнения. Используйте сверло с минимальной длиной режущей кромки. Для обеспечения высокой точности отверстия, точно выполняйте направляющее отверстие. Глубина сверления: около 1DC. (Выберите глубину направляющего отверстия, соответствующую длине длинного сверла.) 3. Предварительная обработка при помощи длинного сверла. 4. Сверление глубокого отверстия фВводите сверло в направляющее отверстие на низких оборотах (частота вращения 1000 мин-1, скорость подачи 0,2 0,3 мм/об). Остановите длинное сверло, не доходя на 0,5 1 мм до конца направляющего отверстия. фУвеличьте частоту вращения и подачу за цикл и просверлите до желаемой глубины. Подача, как обычно, до сквозного прохода. 5. Проходные отверстия 6. Отвод сверла из отверстия ФПри выходе из заготовки режущая кромка сверла может обломиться. После выхода сверла из отверстия рекомендуется снизить скорость подачи примерно вдвое. ФНаконец, выполните зачистку отверстия при частоте вращения 1000 мин-1 со скоростью подачи 0,2 0,3 мм/об. Поднимите сверло из направляющего отверстия до глубины начальной точки с подачей 3000мм/мин. L015 Сверление
