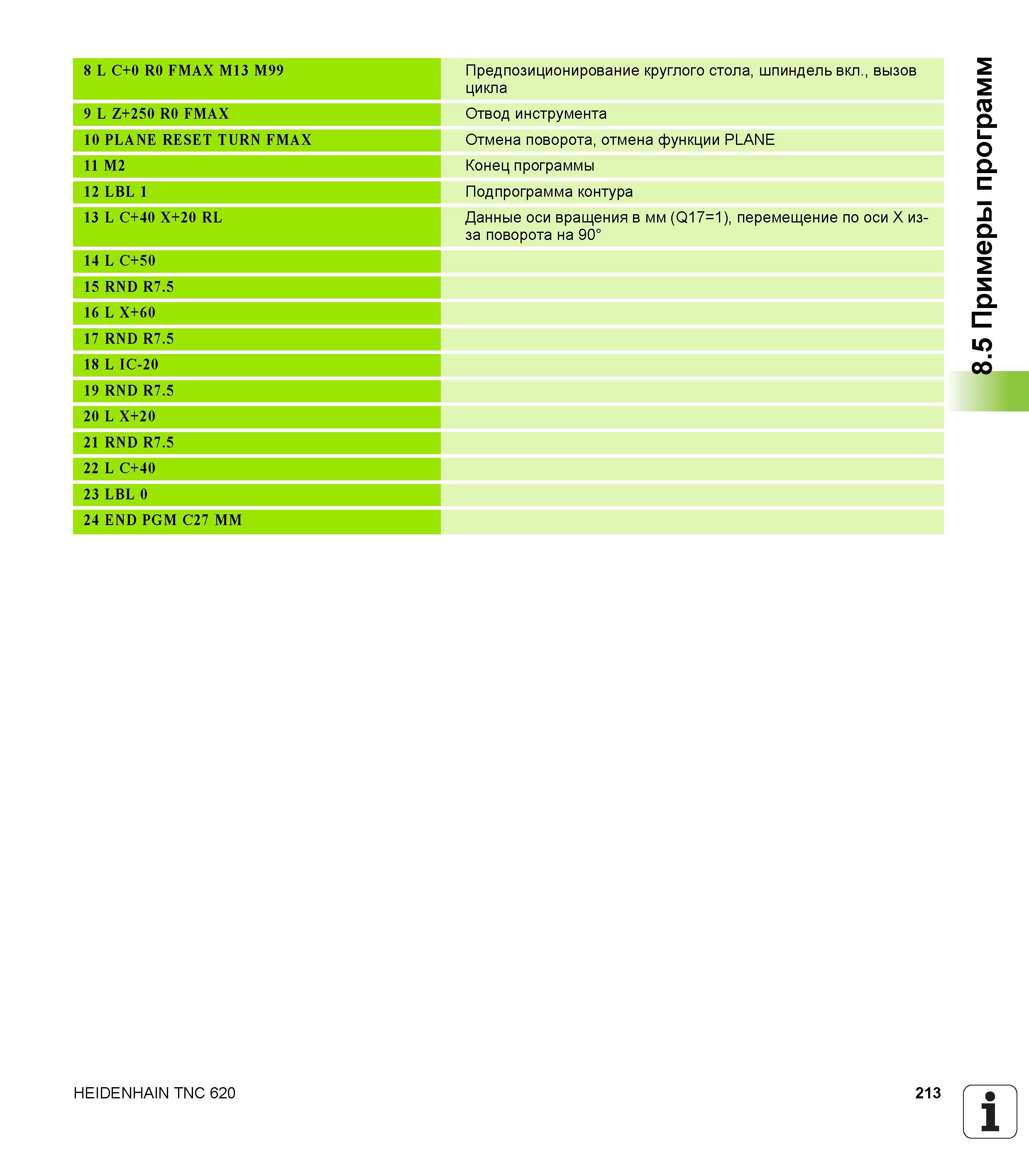

8 L C+0 R0 FMAX M13 M99 Предпозиционирование круглого стола, шпиндель вкл., вызов цикла 9 L Z+250 R0 FMAX Отвод инструмента 10 PLANE RESET TURN FMAX Отмена поворота, отмена функции PLANE 11 M2 Конец программы 12 LBL 1 Подпрограмма контура 13 L C+40 X+20 RL Данные оси вращения в мм (Q17=1), перемещение по оси Х из-за поворота на 90° 14 L C+50 15 RND R7.5 16 L X+60 17 RND R7.5 18 L IC-20 19 RND R7.5 20 L X+20 21 RND R7.5 22 L C+40 23 LBL 0 24 END PGM C27 MM HEIDENHAIN TNC 620 213 1 8.5 Примеры программ
