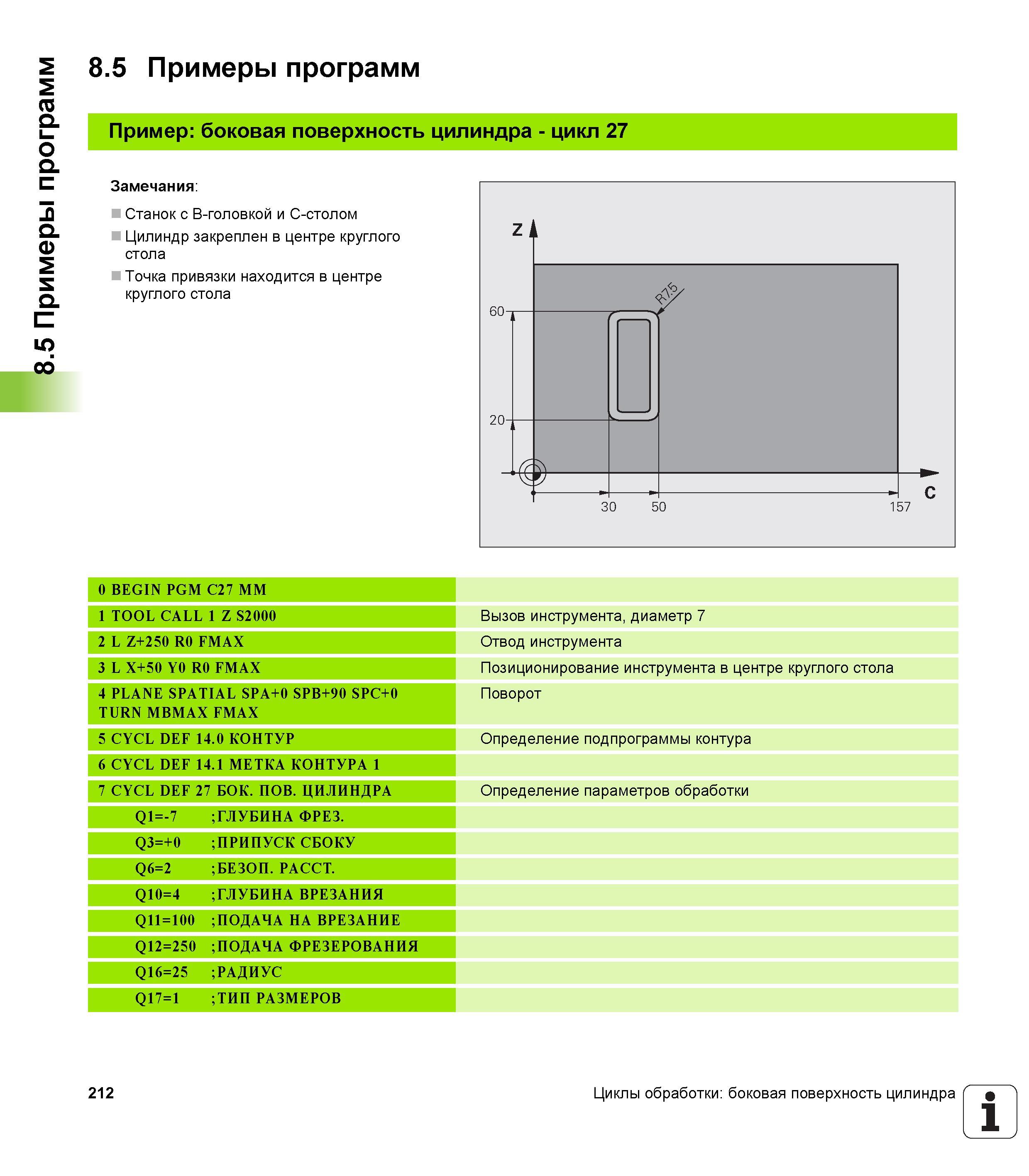

8.5 Примеры программ ш р о р п ы р е м и р П 5 8.5 Пример боковая поверхность цилиндра - цикл 27 Замечания Станок с B-головкой и C-столом Цилиндр закреплен в центре круглого стола Точка привязки находится в центре круглого стола 0 BEGIN PGM C27 MM 1 TOOL CALL 1 Z S2000 2 L Z+250 R0 FMAX 3 L X+50 Y0 R0 FMAX 4 PLANE SPATIAL SPA+0 SPB+90 SPC+0 TURN MBMAX FMAX 5 CYCL DEF 14.0 КОНТУР 6 CYCL DEF 14.1 МЕТКА КОНТУРА 1 7 CYCL DEF 27 БОК. ПОВ. ЦИЛИНДРА -7 1=- Q1 ГЛУБИНА ФРЕЗ. Q3=+0 ПРИПУСК СБОКУ Q6=2 БЕЗОП. РАССТ. Q10=4 ГЛУБИНА ВРЕЗАНИЯ Q11=100 ПОДАЧА НА ВРЕЗАНИЕ Q12=250 ПОДАЧА ФРЕЗЕРОВАНИЯ Q16=25 РАДИУС Q17=1 ТИП РАЗМЕРОВ Вызов инструмента, диаметр 7 Отвод инструмента Позиционирование инструмента в центре круглого стола Поворот Определение подпрограммы контура Определение параметров обработки 212 Циклы обработки боковая поверхность цилиндра
