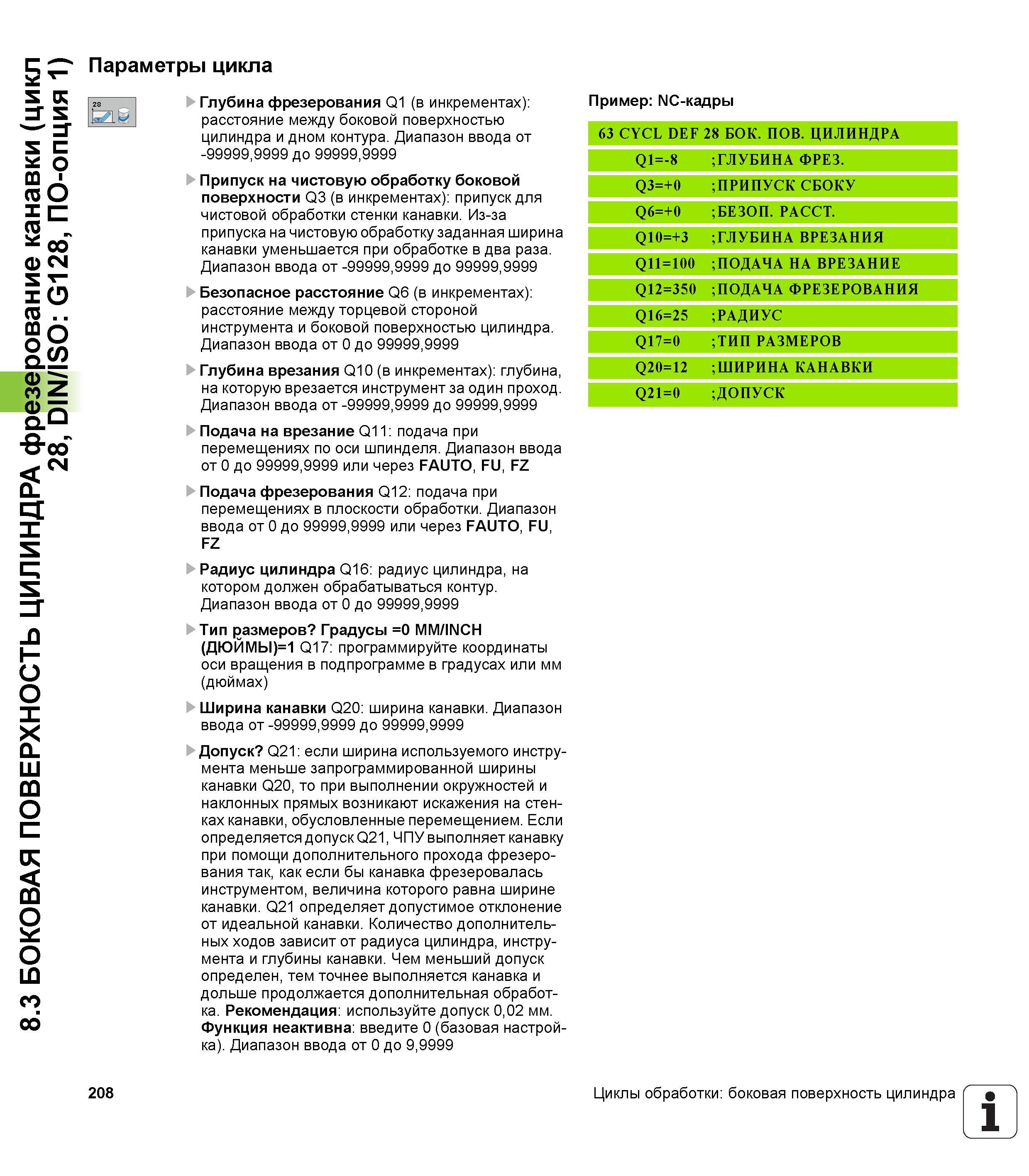

8.3 БОКОВАЯ ПОВЕРХНОСТЬ ЦИЛИНДРА фрезерование канавки (цикл 28, DIN/ISO G128, ПО-опция 1) Параметры цикла Глубина фрезерования Q1 (в инкрементах) расстояние между боковой поверхностью цилиндра и дном контура. Диапазон ввода от -99999,9999 до 99999,9999 Припуск на чистовую обработку боковой поверхности Q3 (в инкрементах) припуск для чистовой обработки стенки канавки. Из-за припуска на чистовую обработку заданная ширина канавки уменьшается при обработке в два раза. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q6 (в инкрементах) расстояние между торцевой стороной инструмента и боковой поверхностью цилиндра. Диапазон ввода от 0 до 99999,9999 Глубина врезания Q10 (в инкрементах) глубина, на которую врезается инструмент за один проход. Диапазон ввода от -99999,9999 до 99999,9999 Подача на врезание Q11 подача при перемещениях по оси шпинделя. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Подача фрезерования Q12 подача при перемещениях в плоскости обработки. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, Пример NC-кадры FZ на Радиус цилиндра Q16 радиус цилиндра, котором должен обрабатываться контур. Диапазон ввода от 0 до 99999,9999 Тип размеров Градусы =0 ММ/INCH (ДЮЙМЫ)=1 Q17 программируйте координаты оси вращения в подпрограмме в градусах или мм (дюймах) Ширина канавки Q20 ширина канавки. Диапазон ввода от -99999,9999 до 99999,9999 Допуск Q21 если ширина используемого инструмента меньше запрограммированной ширины канавки Q20, то при выполнении окружностей и наклонных прямых возникают искажения на стенках канавки, обусловленные перемещением. Если определяется допуск Q21, ЧПУ выполняет канавку при помощи дополнительного прохода фрезерования так, как если бы канавка фрезеровалась инструментом, величина которого равна ширине канавки. Q21 определяет допустимое отклонение от идеальной канавки. Количество дополнительных ходов зависит от радиуса цилиндра, инструмента и глубины канавки. Чем меньший допуск определен, тем точнее выполняется канавка и дольше продолжается дополнительная обработка. Рекомендация используйте допуск 0,02 мм. Функция неактивна введите 0 (базовая настройка). Диапазон ввода от 0 до 9,9999 63 CYCL DEF 28 БОК. ПОВ. ЦИЛИНДРА Q1=-8 ГЛУБИНА ФРЕЗ. Q3=+0 ПРИПУСК СБОКУ Q6=+0 БЕЗОП. РАССТ. Q10=+3 ГЛУБИНА ВРЕЗАНИЯ Q11=100 ПОДАЧА НА ВРЕЗАНИЕ Q12=350 ПОДАЧА ФРЕЗЕРОВАНИЯ Q16=25 РАДИУС Q17=0 ТИП РАЗМЕРОВ Q20=12 ШИРИНА КАНАВКИ Q21=0 ДОПУСК 208 Циклы обработки боковая поверхность цилиндра
