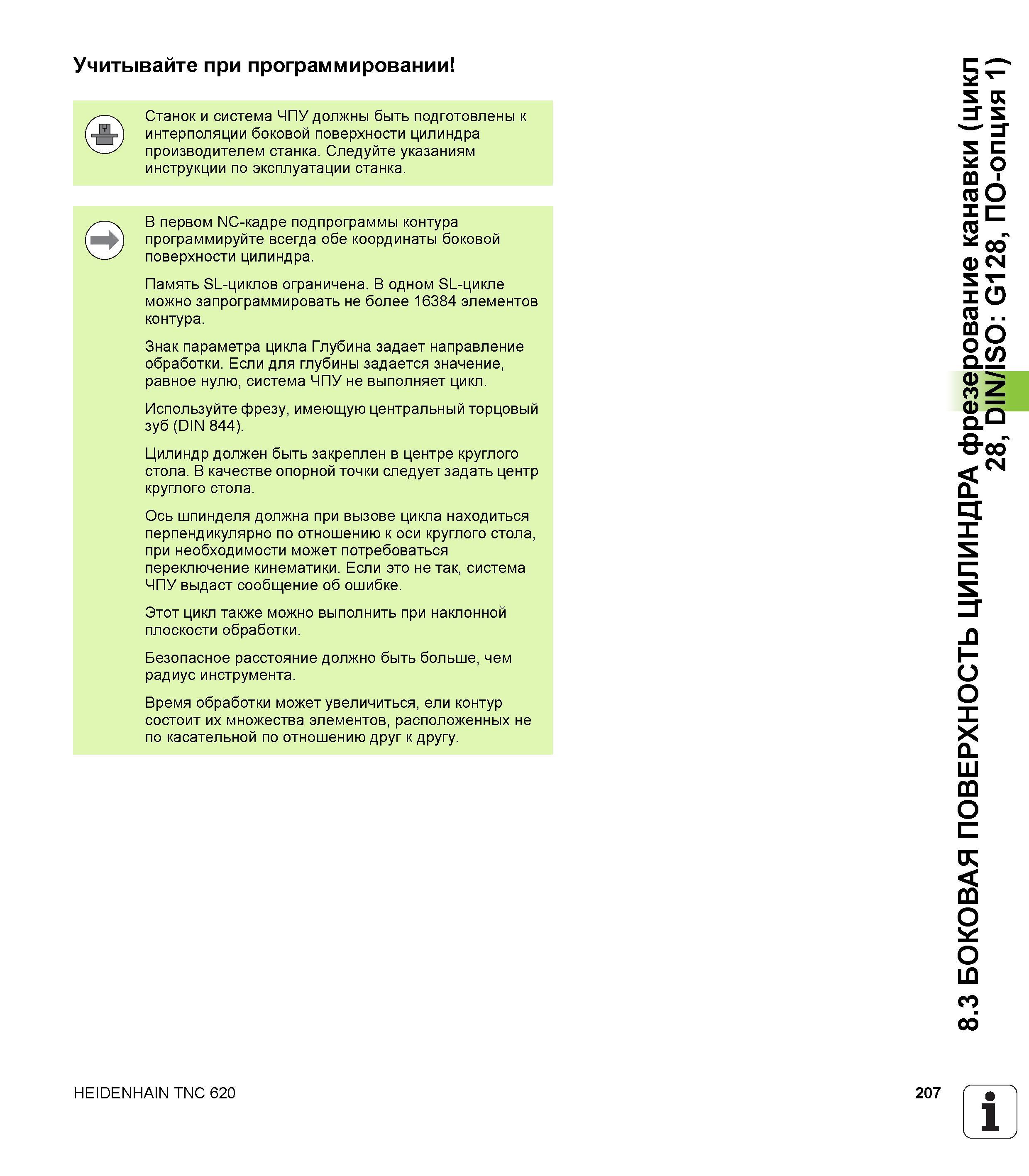

Учитывайте при программировании Станок и система ЧПУ должны быть подготовлены к интерполяции боковой поверхности цилиндра производителем станка. Следуйте указаниям инструкции по эксплуатации станка. В первом NC-кадре подпрограммы контура программируйте всегда обе координаты боковой поверхности цилиндра. Память SL-циклов ограничена. В одном SL-цикле можно запрограммировать не более 16384 элементов контура. Знак параметра цикла Глубина задает направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. Используйте фрезу, имеющую центральный торцовый зуб (DIN 844). Цилиндр должен быть закреплен в центре круглого стола. В качестве опорной точки следует задать центр круглого стола. Ось шпинделя должна при вызове цикла находиться перпендикулярно по отношению к оси круглого стола, при необходимости может потребоваться переключение кинематики. Если это не так, система ЧПУ выдаст сообщение об ошибке. Этот цикл также можно выполнить при наклонной плоскости обработки. Безопасное расстояние должно быть больше, чем радиус инструмента. Время обработки может увеличиться, ели контур состоит их множества элементов, расположенных не по касательной по отношению друг к другу. HEIDENHAIN TNC 620 207 1 8.3 БОКОВАЯ ПОВЕРХНОСТЬ ЦИЛИНДРА фрезерование канавки (цикл 28, DIN/ISO G128, ПО-опция 1)
